Задание

1. В чем отличие работы схемы системы вращения в режимах ручного управления, секторного и кругового обзора?

2. Влияет ли положение сельсин - датчиков блока ЛЦ-09 и дифференциальных сельсинов блока ВЗ-01 на отработку азимута в режиме кругового обзора?

3. Как изменяются скорость и направление вращения шагового двигателя?

4. Найдите на материальной части блоков ЛЦ-09 и ВЗ-01 сельсин - датчики и дифференциальные сельсины.

§ 5. Проверка и регулировка системы вращения Проверка и установка начальных режимов блока лув-01

Для этого необходимо:

— установить переключатель МЕСТН. — ДИСТ. шкафа ЦМ-23 в положение МЕСТН.;

— установить на блоке ИЩ-03 переключатель МЕСТН. — ДИСТ. в положение МЕСТН.;

— установить на блоке ДЛ-06 переключатель УПР. АЗИМУТ. ВЫСОТ, в положение ЛЦ-09;

— включить на шкафу ЦМ-23 выключатели ОХЛ. НАКАЛ и ВРАЩЕНИЕ;

— включить на (блоке ИЩ-03 выключатели НАКАЛ и АНОД;

— установить на блоке ЛЦ-09 с помощью ручки АЗИМУТ показания, соответствующие шкалам блока ДФ-09, при этом сигнал рассогласования грубого и точного каналов должен быть равен нулю, что контролируется по осциллографу блока ИКК-01, подключаемому соответственно к гнездам ГО и ТО (ВРАЩЕНИЕ) блока ЛЦ-09.

Выходные токи, измеренные по прибору КОНТРОЛЬ блока ЛУВ-01 (рис. 13.7), в положениях переключателя блока ТОК I и ТОК И должны быть равны 250+5 мА.

При .нарушении равенства токов необходимо произвести регулироку блока ЛУВ-01 в следующем порядке:

установить перемычки между контрольными гнездами ТО, ТО и корпус;

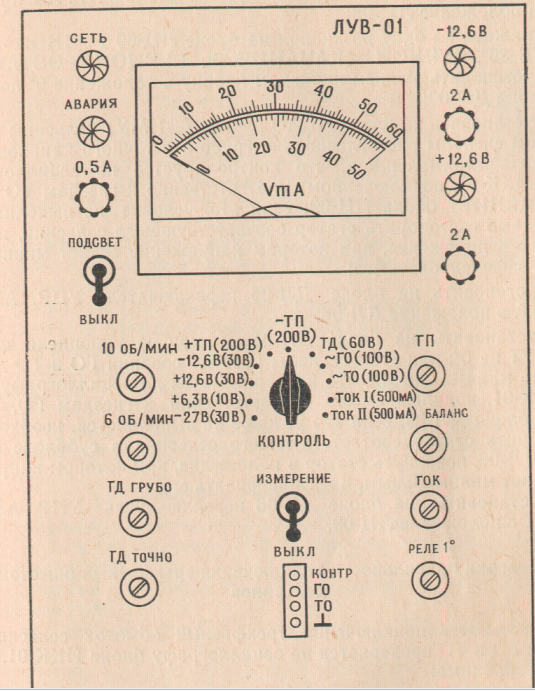

Рис. 13.7. Передняя панель блока ЛУВ-01

— потенциометрами ТОК и БАЛАНС блока ЛУВ-01 по прибору КОНТРОЛЬ добиться, чтобы величины выходных токов, измеренные в положениях переключателя прибора ТОК I и ТОК П, были равны 250±5 мА;

— снять перемычки с контрольных гнезд ГО, ТО и корпус.

Проверка согласования сельсинов блоков лц-09, дл-06 и дф-09

Для этого необходимо:

— установить на блоке ДЛ-06 переключатель УПР. АЗИМ. ВЫСОТ, в положение ЛЦ-09;

— нажать на одну из кнопок на блоке ЛЦ-09 РУЧНОЙ — КАЧАНИЕ 30°, РУЧНОЙ — КАЧАНИЕ 6°, РУЧНОЙ — ОСТАНОВ.;

— установить ручным приводом кабину в положение 0° по шкалам блока ДФ-09;

— установить на блоке ЛЦ-09 ручкой АЗИМУТ сельсины на 0°; при этом сигналы рассогласования грубого и точного каналов должны быть минимальными, что контролируется по осциллографу блока ИКК-01, подключенному соответственно к гнездам ГО и ТО (ВРАЩЕНИЕ) блока ЛЦ-09; если это условие не выполняется, необходимо отстопорить статор соответствующего сельсина, повернуть его в положение, при котором напряжение станет минимальным, и зафиксировать его;

— установить на блоке ДЛ-06 переключатель УПР. АЗИМ. ВЫСОТ, в положение ДЛ-06;

— установить на блоке ДЛ-06 с помощью кнюппеля шкалу АЗИМУТ на 0°; при этом сигналы рассогласования ГО и ТО должны быть минимальными, что контролируется по осциллографу блока ИКК-01, подключаемому соответственно к гнездам ГО, ТО и корпус блока ДЛ-06; если это условие не выполняется, необходимо

отстопорить статор соответствующего сельсина в субблоке ДЛА блока ДЛ-06, повернуть статор в положение, при котором напряжение станет минимальным, и зафиксировать его;

— установить на блоке ДЛ-06 переключатель УПР. АЗИМ. ВЫСОТ в положение ЛЦ-09.
