Глава 13 система вращения

§ 1. Назначение, состав и технические данные

Система вращения предназначена для вращения прицепа В1 и установки его на любой заданный азимут.

Состав

В состав системы входят (рис. 13.1):

— блок управления режимами систем качания и вращения ЛЦ-09;

— блок задания секторного режима работы ВЗ-01;

— блок суммирования и усиления сигналов управления ЛУВ-01;

— блок усиления сигналов по мощности ЛМП-01;

— исполнительный двигатель постоянного тока с независимым возбуждением со встроенным тахогенератором ПБСТ-62;

— редуктор вращения кабины ЛВР-01;

— блок азимутальных датчиков ДФ-09;

— блок управления маркером по азимуту и дальности ДЛ-06;

— выключатели ЛМП-01, ВРАЩЕНИЕ блока ЦП-05 и ВРАЩЕНИЕ шкафа ЦМ-23.

Технические данные

1. Статическая ошибка системы вращения в режиме ручного управления — не более ±20'.

2. Чувствительность системы в режиме ручного управления — не более ±10'.

3. Скорость вращения кабины в режимах секторного обзора 54 и 135 град/мин.

4. Динамическая ошибка в секторном режиме при скорости 54 град/мин — не более 1,5°, при скорости 135 град/мин — не более 2°;

5. Динамическая ошибка в режиме ручного управления от блока ДЛ-06 при малой скорости вращения — не более ±30';

6. Динамическая ошибка в режиме кругового синхронного вращения — не более ± 1°;

7. Время отработки угла рассогласования 170° — не более 9 с;

8. Максимальный выбег кабины при установке на любой заданный азимут — не более 5°;

9. Число колебаний кабины около заданного азимута при отработке любого угла рассогласования до полной ее остановки — не более двух полных колебаний;

10. Скорости независимого кругового вращения 6±0,3 об/мин, 10±0,5 об/мин;

11. Скорости синхронного кругового вращения 4±0,2 об/мин; 6±0,3 об/мин.

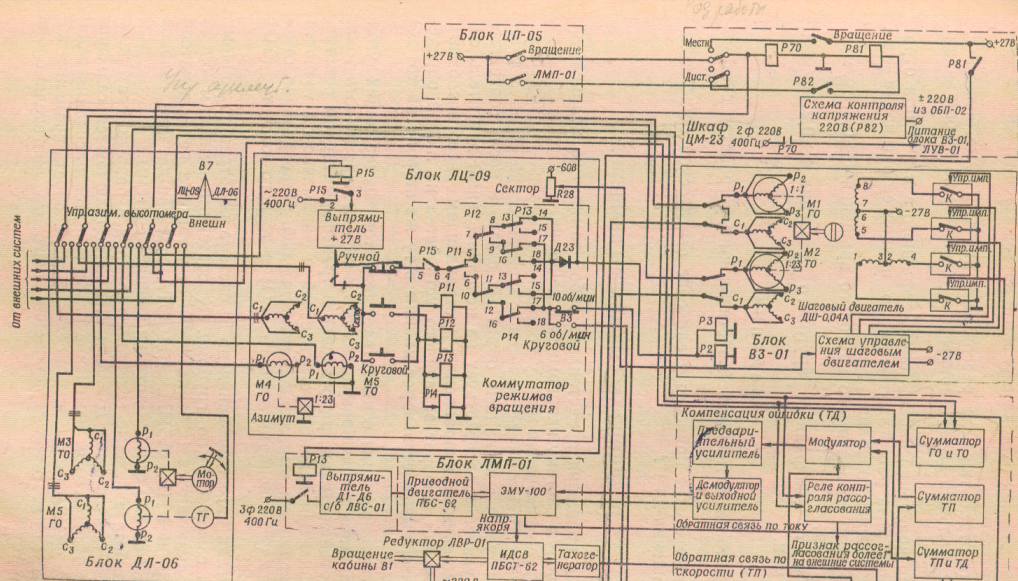

Рис. 13.1. Функциональная схема системы вращения.

Задание

1. Найдите на материальной части блоки и устройства системы вращения.

2. К чему может привести увеличение статической ошибки системы вращения до Г?

§ 2. Принцип работы системы вращения

Система вращения представляет собой замкнутую нелинейную двухканальную систему непрерывного действия.

Угол рассогласования между положением кабины и положением задающего элемента преобразуется в электрический сигнал, который суммируется с сигналами обратных связей и после соответствующего усиления воздействует на исполнительный двигатель системы вращения в направлении, устраняющем рассогласование. Таким образом, поворот задающего устройства на любой определенный угол вызывает поворот кабины в ту же сторону на тот же угол.

В системе вращения в качестве элементов, измеряющих уголрассогласования и преобразующих его в сигнал переменного тока, используются сельсины, работающие в трансформаторном режиме. Для обеспечения заданной статической и динамической точности система вращения выполнена двухканальной. Передаточное отношение между сельсинами грубого (ГО) и точного отсчета (ТО) равно 1 : 23.

При углах рассогласования до 5° система работает по точному каналу, а свыше 5° — по грубому. К сельсин - приемникам блока ДФ-09 подключаются (в зависимости от установки переключателя блока ДЛ-06 УПР. АЗИМ. ВЫСОТ.) сельсин - датчики блоков ЛЦ-09, ДЛ-06 или сельсин - датчики внешней системы.

При работе в режиме секторного обзора в разрыв статорных цепей сельсинов блоков ДФ-09 и ЛЦ-09 подключаются сельсины блока ВЗ-01. При этом изменение углового рассогласования задается этими дифференциальными сельсинами, скорость вращения которых зависит от скорости вращения шагового двигателя блока ВЗ-01.

Для управления шаговым двигателем используется схема управления, обеспечивающая возможность плавной регулировки величины сектора в пределах 10—170° и задание двух скоростей вращения дифференциальных сельсинов — 54 и 135°/мин. Реверсирование двигателя на границах сектора осуществляется изменением очередности запитывания обмоток шагового двигателя.

Биссектриса сектора задается угловым положением сельсин - датчиков блока ЛЦ-09 с помощью ручки АЗИМУТ, на блоке ЛЦ-09.

В режиме кругового обзора в качестве задающего напряжения используется напряжение с блока ЛУВ-01. Напряжение с сельсин - датчиков блока ЛЦ-09 не используется.

Напряжение рассогласования усиливается и преобразуется в с блоке ЛУВ-01 и подается в блок ЛМП-01, а затем на исполнительный двигатель системы вращения, который поворачивает кабину и роторы сельсин - трансформаторов блоков ДФ-09 до согласованного положения с сельсин - датчиками.

Устойчивость и качество работы следящей системы обеспечиваются напряжением обратной связи по скорости, которое снимается с тахогенератора, встроенного в исполнительный двигатель системы, или с тахогенератора внешней системы. С блока ЭМУ-100 снимается обратная связь по току.

Сигналы обратных связей поступают в блок ЛУВ-01, где суммируются с сигналами рассогласования.

Для проверки режимов работы блоков ЛУВ-01 и ВЗ-01 и регулировки системы вращения предусмотрено местное включение системы со шкафа ЦМ-23 без включения блока ЛМП-01.
