3 Назначение размеров для расчета панелей

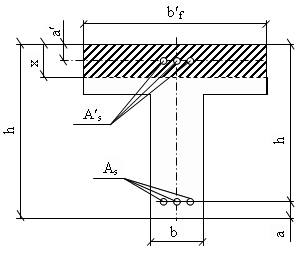

Рисунок 7 - Эквивалентное сечение плиты

Рабочая высота

м,

где а – защитный слой,

d - диаметр арматуры, принятый предварительно.

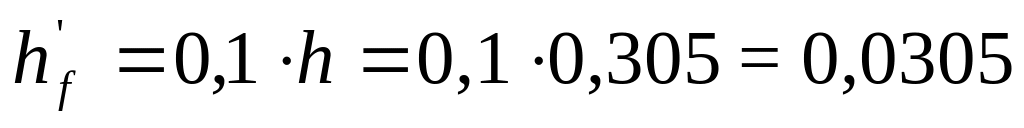

Толщина полки

м.

Ширина ребра

м.

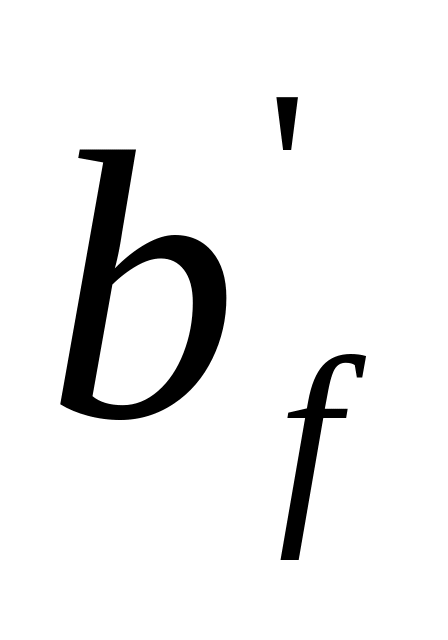

Расчетную ширину полки м

По назначенным расчетам сечения плиты и b определяем коэффициент

м²,

где R_b=22 МПа[4] – расчетное сопротивление сжатию бетона для класса В40.

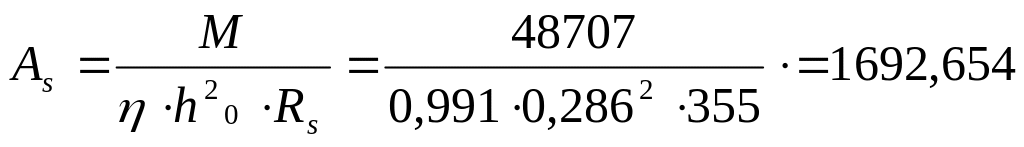

В зависимости от А_0, после интерполяции табличных значений находим η=0.991, ξ=0.0182 и вычисляем площадь сечения арматуры

мм²,

где R_s = 355 МПа – расчетное сопротивление растяжению арматуры класса АIII. Принимаем 8 стержней диаметром 20 мм, AIII, с площадью A_s=2513 мм².

Насыщение поперечных сечений панелей арматурой оценивают коэффициентом армирования

,

где - площадь сечения арматуры,

- площадь всего бетона в поперечном сечении.

Величина называется процентом армирования.

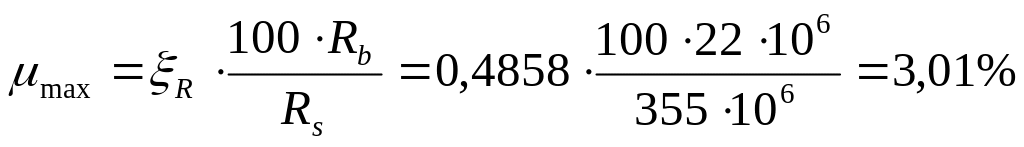

Предельный процент армирования для панелей определяется по формуле

.

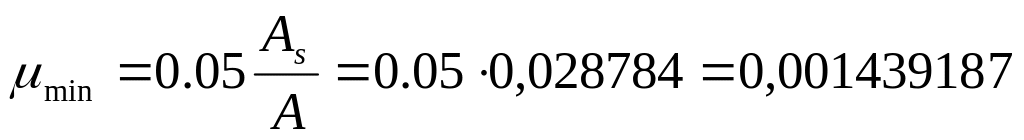

Минимальный процент армирования в панелях устанавливается из условия равнопрочности армированного сечения с неармированным и принимается равным 0.05% от , т.е.

.

Фактический процент армирования выше минимального, поэтому расчет ведем с учетом арматуры.

Характеристика сжатой зоны бетона

, - в МПа.

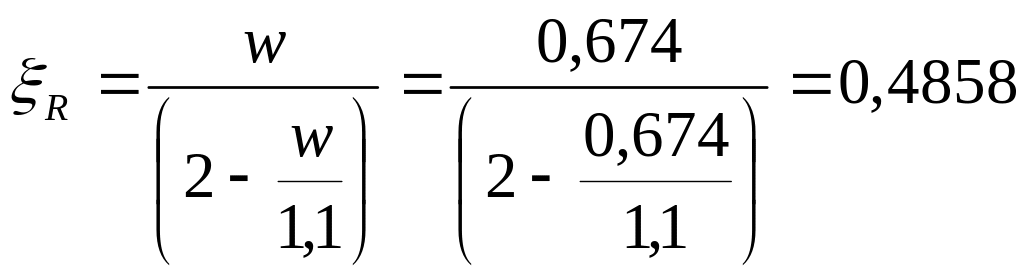

Граничная относительная высота сжатой зоны бетона

.

4. Расчет прочности по первой группе предельных состояний

Целью расчета по первой группе предельных состояний является определение несущей способности панелей, то определение таких условий, при которых в арматуре в сжатой зоне бетона никогда не будут достигнуты предельное состояние и связанная с ним опасность разрушения, потери устойчивости и др.

Расчет панелей производится:

а) по нормальному сечению элемента, то есть сечению, перпендикулярному к продольной оси, с целью определения площади сечения бетона и площади поперечного сечения продольной арматуры;

б) по наклонному сечению на приопорных участках панели с целью

определения площади сечения поперечных и наклонных стержней.

4.1 Расчет прочности по нормальным сечениям

Расчет сечений плит выполняется по эквивалентному сечению в зависимости от положения нейтральной линии :

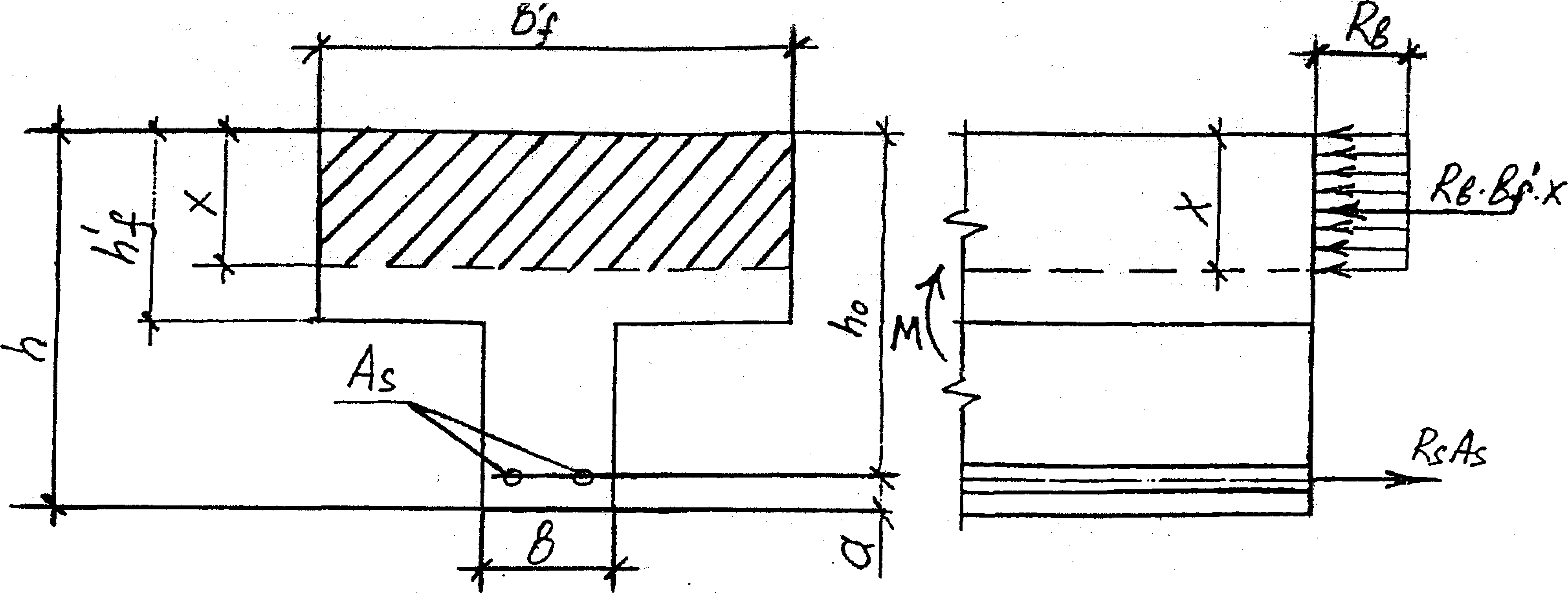

Рисунок 8 - Форма сжатой зоны в расчетном сечении панели

а) при расположении границы сжатой зоны в полке;

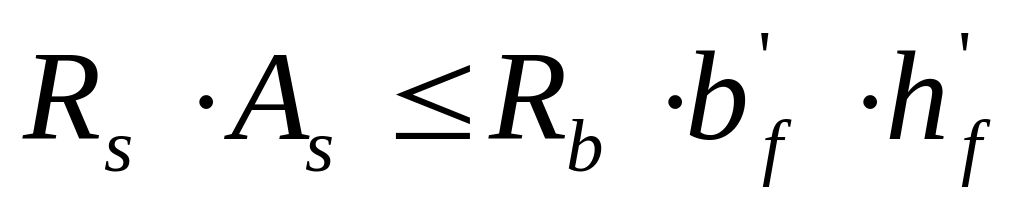

Если нейтральная линия проходит в полке, т.е. соблюдается условие

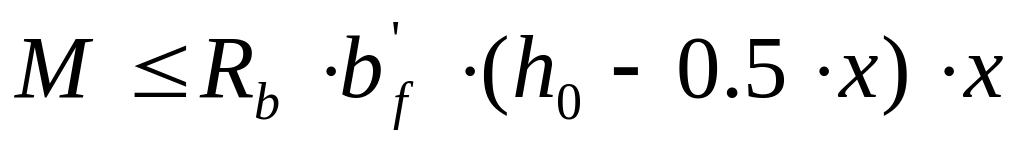

- условие выполняется, значит, расчет производится как для прямоугольного сечения шириной и проверяется выполнение условия прочности

Н·м 166357 Н·м

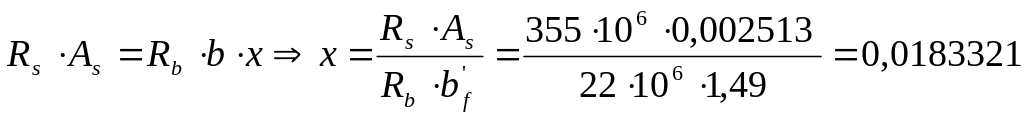

при этом высота сжатой зоны x определяется

м.

Условие прочности выполняется.

Рисунок 9 - К расчету прочности по допускаемым напряжениям

0. 4.2 Расчет прочности по наклонным сечениям

Опыты показывают, что наклонные трещины могут возникать вблизи опор панели в результате совместного действия изгибающего момента и поперечной силы.

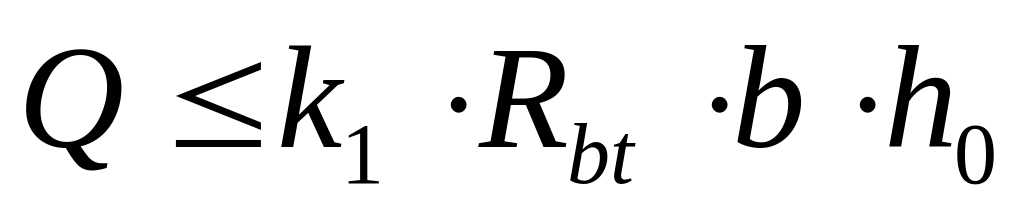

Прочность наклонного сечения, определяемая работой бетона на растяжение, окажется достаточной, если

,

где k₁ = 0.6 – опытный коэффициент для тяжелого бетона.

R_bt=1.4 МПа – расчетное сопротивление бетона на растяжение, для В40

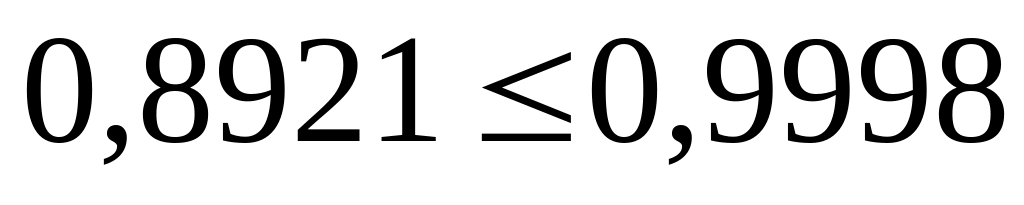

33,332 кН кН

Условие прочности выполняется. При соблюдении условия наклонные сечения на прочность не рассчитываются, а поперечные стержни сварных каркасов ставят согласно конструктивным требованиям.
