7 Логико-вычислительные элементы (Процессоры)

Для логической обработки выходного сигнала информационных элементов используются различные релейные элементы например

17. логический "И"- элемент,

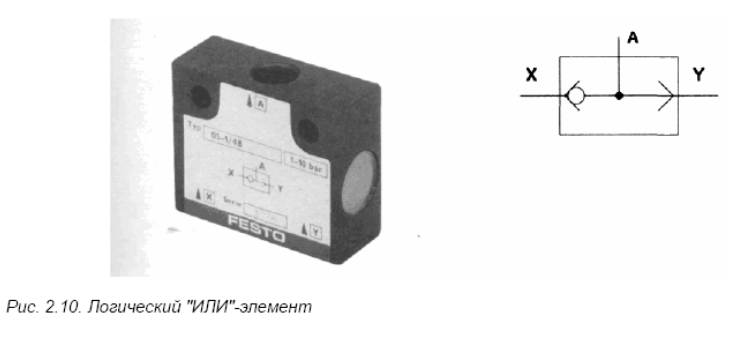

18. логический *ИЛИ* элемент

Логический элемент "ИЛИ* может реализовать "ИЛИ"-функцию двух входных сигналов "ИЛИ' элемент имеет два входа и один выход Выходной сигнал появляется тогда и только тогда когда имеется давление хотя бы на одном входе

Дальнейшее развитие пневматических процессоров, осуществляющих обработку информации идет по пути создания модульных систем, которые объединяот в одном 6ло«е распределители и логические элементы Это уменьшает размеры стоимость и затраты на монтаж

8.. Общие сведения о гидродинамических передачах

Гидропередача − это устройство для передачи механической энергии посредством потока жидкости. В состав гидропередачи входят насос, гидравлический двигатель и соединительные трубопроводы с рабочей жидкостью. Гидропередачи, использующие динамические гидромашины, называются гидродинамическими.

В гидродинамических передачах применяют лопастные насосы и, в качестве гидравлических двигателей, лопастные турбины. В реальных конструкциях лопастный насос и гидравлическая турбина предельно сближены и располагаются соосно в общем корпусе. Так как эти две гидромашины имеют общий корпус, то в дальнейшем насос будем называть насосным колесом, а турбину − турбинным колесом. В такой конструкции отсутствуют трубопроводы, поэтому жидкость из насосного колеса сразу попадает на лопатки турбинного колеса, а из турбинного − вновь на лопатки насосного колеса.

Гидродинамические передачи, применяемые в машиностроении, подразделяют на гидравлические муфты(гидромуфты) и гидравлические трансформаторы(гидротрансформаторы).

Гидромуфты, состоящие из насосного и турбинного колес, служат для передачи энергии без изменения крутящего момента, т. е. моменты на входном и выходном валах гидромуфты практически одинаковы.

Гидротрансформаторы, кроме насосного и турбинного колес, имеют хотя бы одно дополнительное колесо. Оно на большинстве режимов работы неподвижно, т.е. является неактивным (реактивным), и поэтому его принято называть реактором. Включение в состав гидротрансформатора реактора позволяет ему изменять (трансформировать) передаваемый крутящий момент. Таким образом, моменты на входном и выходном валах гидротрансформатора на большинстве режимов работы различны.

Комплексным называют гидротрансформатор, который в широком диапазоне изменения своих передаточных отношений работает как гидротрансформатор, а при больших значениях передаточных отношений переходит в режим гидромуфты и работает как гидромуфта. Это позволяет существенно повысить его коэффициент полезного действия.

9. Принцип действия обьемных и динамических машин. Основные параметры: подача(расход), напор, мощность, к.П.Д

Все гидромашины по принципу действия делятся на два основных типа: динамические и объемные.

Динамическая гидромашина– это гидромашина, в которой силовое взаимодействие ее рабочего органа с жидкостью происходит в проточной полости, постоянно сообщенной с входом и выходом гидромашины.

Объемная гидромашина– это гидромашина, в которой силовое взаимодействие ее рабочего органа с жидкостью происходит в герметичной рабочей камере, попеременно сообщающейся с входом и выходом гидромашины.

Динамическую гидромашину также называют «проточной», так как в ней внутренняя полость всегда сообщена как с ее входом, так и с выходом, а объемную – «герметичной», потому что в ней герметичная рабочая камера может быть подключена либо только к входу гидромашины, либо только к ее выходу. Это значит, что в объемной гидромашине вход и выход всегда герметично отделены друг от друга.

Для рабочего процесса динамической гидромашины характерны большие скорости движения ее рабочих органов и рабочей жидкости, а рабочий процесс объемной гидромашины заключается в силовом взаимодействии рабочей жидкости и вытеснителя гидромашины. Большие скорости движения жидкости и рабочих органов объемной гидромашины при этом в принципе не обязательны, так как основную роль в рабочем процессе играет давление, которое создается в результате действия больших сил на малые площади.

Напор насоса – это приращение полной удельной механической энергии жидкости в насосе, т. е.

, (2.1)

где индекс 1 характеризует параметр потока на входе в насос (в области всасывания), а индекс 2 – параметр на выходе насоса.

Для существующих конструкций насосов разность высот расположения центров тяжести входного и выходного проходных сечений ничтожно мала и ею в расчетах пренебрегают.

Разность скоростных напоров (третье слагаемое в формуле (2.1)) может иметь существенное значение только в низконапорных насосах при условии, что в их конструкции площади входного и выходного проходных сечений отличаются по величине.

Для подавляющего большинства насосов основной величиной, определяющей значение напора насоса, является разность пьезометрических высот (второе слагаемое в формуле (2.1)). Очень часто разность давлений на выходе и входе насоса называют давлением, создаваемым насосом, или просто давлением насоса , величину которого, с учетом вышесказанного, можно принять равной

. (2.2)

Следует обратить внимание на то, что в паспорте насоса приводятся либо напор насоса , либо давление, создаваемое насосом . При необходимости получить другой параметр следует воспользоваться формулой (2.2).

Подача насоса – объем жидкости, подаваемый насосом в напорный трубопровод в единицу времени.

Мощность насосаN– это мощность, потребляемая насосом от привода. При известных моменте M_Н на валу насоса и угловой скорости вращения ω этого вала мощность насоса равна

N = M_Нω. (2.4)

Полезная мощность насоса N_П – это мощность, сообщаемая насосом потоку жидкости. Полезная мощность насоса определяется по формуле:

. (2.5)

Коэффициент полезного действия насоса – это отношение полезной мощности, развиваемой насосом, к потребляемой:

. (2.6)

Напор, потребляемый гидродвигателем – это полная удельная механическая энергия, отбираемая гидродвигателем у потока рабочей жидкости, то есть

, (2.7)

где индекс 1 характеризует параметр потока на входе в гидродвигатель, а индекс 2 – параметр на выходе из гидродвигателя.

Для подавляющего большинства гидродвигателей основной величиной, определяющей значение напора , потребляемого гидродвигателем, является разность пьезометрических высот (второе слагаемое в формуле (2.7)).

Очень часто разность давлений на входе и выходе гидродвигателя называют давлением, потребляемым гидродвигателем, или перепадом давления на гидродвигателе , величину которого можно рассчитать по формуле:

. (2.8)

Иногда, при гидравлическом расчете трубопровода, содержащего гидродвигатель, величина перепада давления на гидродвигателе называется также потерей давления в гидродвигателе.

Расход, потребляемый гидродвигателем – объем жидкости, потребляемый гидродвигателем из напорного трубопровода в единицу времени.

Мощность гидродвигателяN– это мощность, потребляемая гидродвигателем у потока рабочей жидкости, проходящего через него.

Мощность гидродвигателя определяется по формуле:

. (2.9)

Полезная мощность гидродвигателя – это мощность, развиваемая на валу гидродвигателя. При известных моменте сопротивления вращению вала гидродвигателя и угловой скорости вращения ω = 2πnэтого вала полезная мощность определяется по формуле:

. (2.10)

Коэффициент полезного действия гидродвигателя – это отношение полезной мощности, развиваемой гидродвигателем, к потребляемой им мощности:

. (2.11)
