4 Пневмоаппараты
Пневмоаппараты предназначены для управления давлением и расходом воздуха Взависимости от назначения они подразделяются на следующие категории
распределители информационные (входные) устройства, логико-вычислительные устройства и усилители мощности.
обратные клапаны.
регуляторы расхода,
клапаны давления
запорные вентили
Распределитель управляет процессом прохождения пневматического сигнала давления или расхода воздуха Он запирает, открывает или изменяет направление движения сжатого воздуха
Распределители различаются
по числу присоединенных линий 2-линейные. линейные. 4-линейные и т д.
по числу позиций переключения 2 позиционные 3 позиционные и т д
по способу приведения в движение с мускульным управлением с механическим управлением с пневматическим управлением с электрическим управлением
по способу возврата в исходное положение с пружинным возвратом, с возвратом при помощи давления
Например входные устройства могут управляться с помощью роликового рычага для того, чтобы опрашивать положение штока поршня

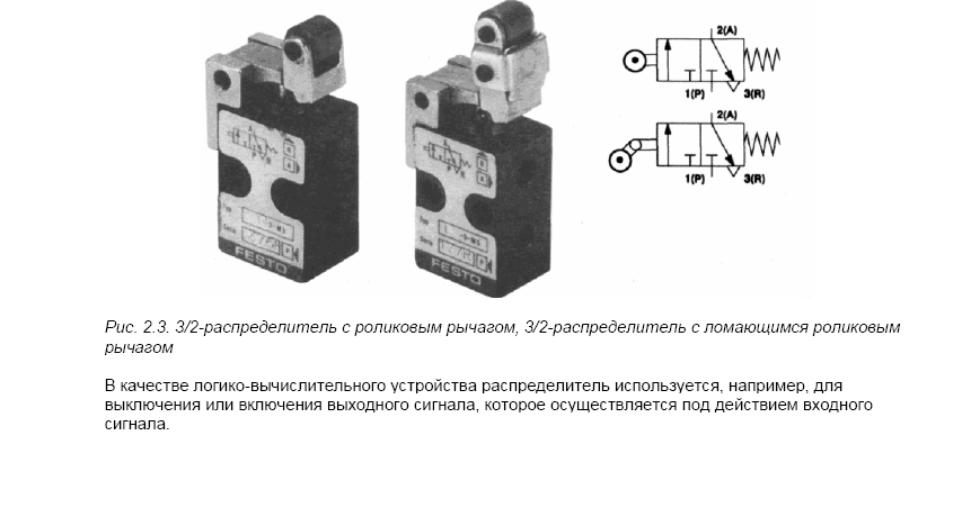

Рис 23-распределитель с роликовым рычагом,3/2-распределитель с ломающиися роликовым рычагом
В качестве логию-вычислительного устройства распределитель используется например для выключения или выключения выходного сигнала, которое осуществляется под действием входного сигнала
рис 2 5 Пневматический 5G-распределитель с двусторонний пневматическим и вспомогательным ручным управлением
Обратный клапан
Обратный клапан обеспечивает прохождение воздуха только в одном направлении Этот принцип находит применение, например, в клапанах быстрого выхлопа или логических элементах 'ИЛИ" Обратный клапан как базовый элемент используется и в других типах клапанов, которые представлены на рис 2 6
Рис 2 6 Обратный клапан и другие «клапаныпостроенные но его бах
Регуляторы расхода
Регулятор расхода или дроссель запирает или дросселирует лото* и тем самым управляет расходом сжатого воздуха В идеальном случае можно регулировать дроссель бесступенчато от полного открытия до полного закрытия Дроссель должен устанавливаться по возможности в непосредственной близости от исполнительного устройства и регулироваться по мере необходимости в ходе эксплуатации Если параллельно с дросселем включить обратный клапан, тогда в одном из направлений будет ограничиваться расход воздуха а в противоположном направлении расход будет максимальным
Рис 2 9 Клапан выдержки времени
В зависимости от настройки дроссельного винта в емкость поступает больший или меньший расход воздуха После достижения необходимого давления срабатывания ^-распределитель включается на проход воздуха Он остается в этом положении до тех пор. пока действует сигнал управления К другим модулям в состав которых входит несколько клапанов относятся, например
устройства управления с двумя входами,
эадатчики тактов.
тактовые цепочки.
устройства памяти
5.Пневмоприводы транспортно - технологических машин.
Комплексная механизация и автоматизация технологических процессов при изготовлении деталей имеет целью повышение качества, производительности, коэффициента загрузки оборудования, улучшения условий труда, экономических показателей производства.
Для сокращения вспомогательного времени при механической обработке деталей на металлорежущих станках автоматизации подвергают такие операции, как установка, закрепление и снятие обрабатываемой заготовки, смена и замена инструментов, контроль деталей на станке, транспортирование и подача в рабочую зону обрабатываемых заготовок, очистка металлорежущего инструмента от стружки и ее удаления от станка и т.д. Для этих целей широкое применение в технических системах находят гидравлические и пневматические приводы.
Гидропривод обладает малой инерционностью подвижных частей, что обеспечивает его высокое быстродействие и позволяет быстро реверсировать и тормозить исполнительное устройство. Гидропривод имеет в 3-10 раз меньшую массу и габаритные размеры, чем электропривод. Он обеспечивает бесступенчатое регулирование скорости движения, долговечен, конструкция устройств, предотвращающих его поломку при перегрузке, проста и надежна. Гидропривод позволяет легко обеспечивать автоматизацию циклов движений. КПД гидродвигателей находится в пределах 85-95 %, что выше, чем у электрических машин.
В станках с ЧПУ гидроприводы применяют чаще всего в движениях подач и как следящие приводы. В цепях главного движения они применяются главным образом в станках с возвратно-поступательным движением. В станках с ЧПУ обычно применяются две схемы питания гидродвигателей: объемное (от гидронасоса с регулируемой производительностью) и дроссельное (посредством золотника). Диапазон регулирования величин подач в станках с ЧПУ должен перекрывать как рабочие подачи, так и быстрые перемещения. Он достигает 10000 мм/мин и выше. Необходимо обеспечивать высокую точность и плавность перемещений при малых рабочих подачах (1-4 мм/мин). В зависимости от системы управления приводы подач бывают дискретными (шаговыми) и следящими. Шаговый привод подачи применяется в разомкнутых (без обратной связи) системах управления. В шаговых приводах применяются шаговые электродвигатели (ШД), которые бывают маломощными (управляющими) и силовыми. В приводах с маломощными ШД в качестве усилителей крутящего момента обычно применяют гидравлические усилители. При этом крутящий момент гидромотора может превышать крутящий момент шагового двигателя до 300 раз.
Для удаления стружки от станков обычно применяют комбинации различных типов устройств. Так, например, стружка из каждого станка смывается сильной струей СОЖ и поступает в общий желоб, по которому движется в сборник. В сборнике СОЖ отделяется от стружки и подается насосом обратно к станкам. Для уборки стружки также применяются пневматические устройства, которые бывают с нагнетательной, всасывающей и всасывающе- нагнетательной системами.
