56.. Блок-схема цепи управления
Блок-схема цепи управления дает общее представление о структуре системы управления и последовательности прохождения сигнала
При разработке схемы системы ее фужции условно подразделяют ил ввод (получение) сигнала, обработку сигнала, выдачу сигнала и исполнение команды Практикам такая классификация хорошо известна Чаще всего в больших установках управляющая часть системы конструктивно отделяется от ее исполнительной (силовой) части

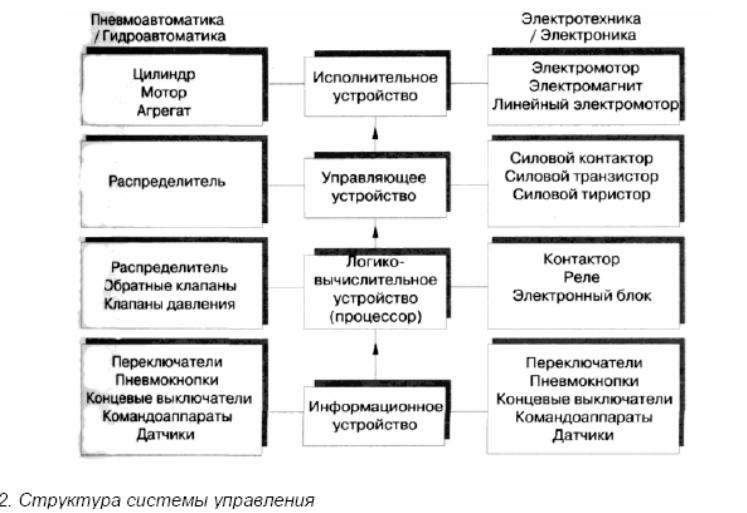

По схеме прохождения сигнала можно проследить путь сигнала от его попучения до исполнения На рис 4 2 приведена структура системы управления

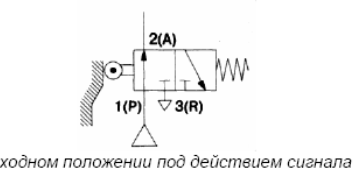

Рис 4 6 Распределитель в исходной положении под действием сигнала Цифровое обозначение
При цифровом обозначении нумерация отдельны* элементов группы 0 охватывает элементы энергоснабжения, группы 1.2. отдельные управляющие цели Каждому управления ципн^ору присваивается обьмно номер группы
01. 0 2 итд |
Элементысистемыпитания |
10. 2 0 итд |
Исполнительны* устройства |
11.21итд |
Управпяощи* распределители |
01.02мтд |
Элементырасположенныемеедуисполнителямиустройством иуправляющийраспределителей |
2. - итд |
Элементыкоторыевшиваютвыдвижениештока |
3..5 итд |
Элементыкоторыевыэываютвтягиваниештока |
Таблица 4 1 Цифровое обозначение элементов схеи Буквенное обозначение
Буквенное обозначение применяется прежде всего при систематическом проектировании принципиальных схем Обозначение конечных выключателей взаимосвязано с обозначением цилиндров с помощью которых они управляются
А Витд |
Исполнительные устройства |
эО.вОитд |
Концевые еыкдочатели. которые приводятся • движение цилиндрами А В. при втянутом положении штока |
alel ит д |
Концевые выключатели которые приводятся в движение цилиндрами А В. при выдвинутом положении штока |
Таблица 4 2 Буквенное обозначение алеиентов схем Основные правила изображения схем
Реальное пространственное расположение элементов не принимается во внимание
Цилиндры и рас пред ели теги должны, по возможности, изображаться горизонтально
Поток энергии в цепи управления направлен снизу вверх
Историк энергии может изображаться в упрошенном виде
Отдепьные элементы должны представляться в исходном или иевключеином положениях Элементы находящиеся под воздействием сигнала управления должны изображаться совместно с переключающим толкателем
Линии трубопроводов должны быть прямыми и. по возможности, без пересечений Места соединений трубопроводов под прямым углом (тройники крестовины) отмечают точкой
