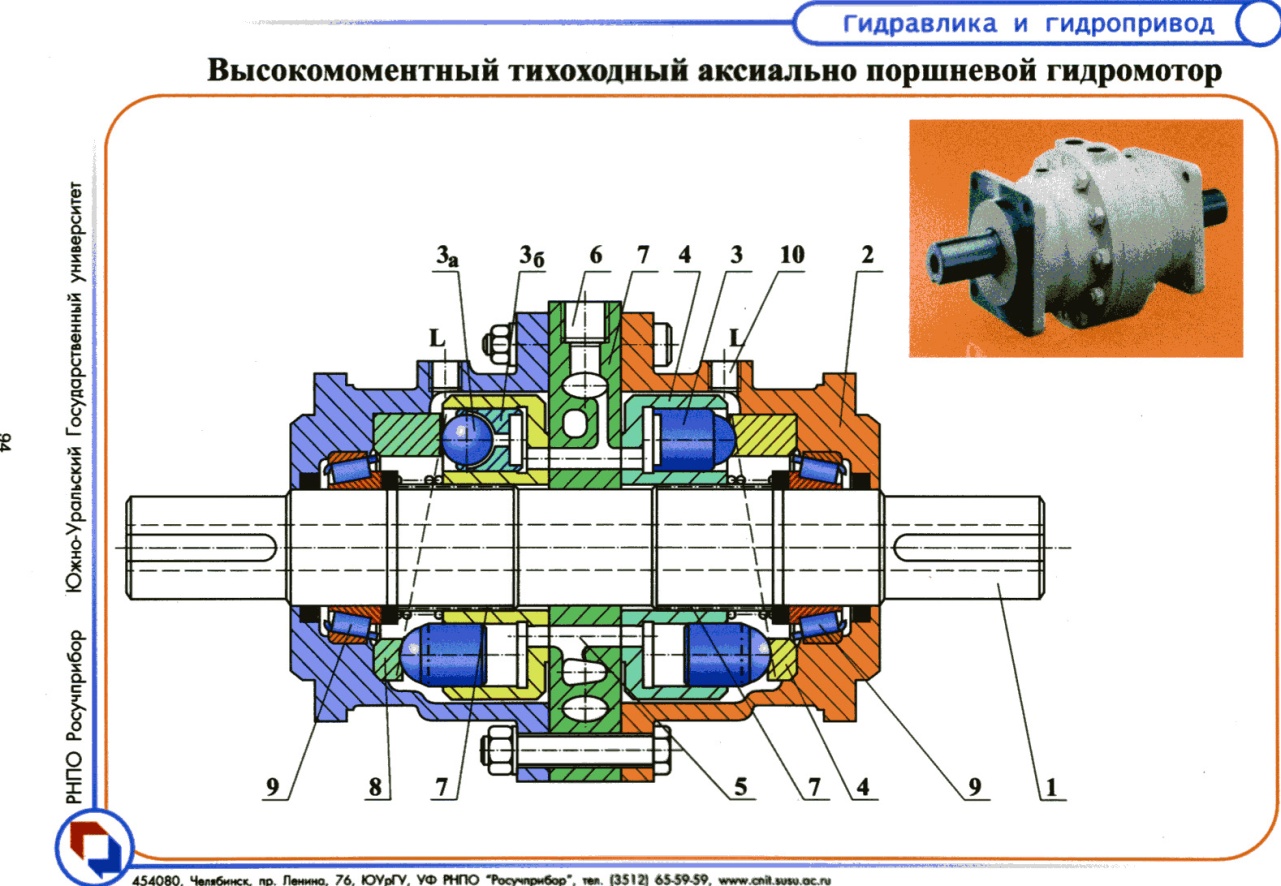

39.Высокомоментные гидромоторы.

В открытых гидравлических схемах рабочая жидкость поступает в насос из бака и проходя через гидрораспределитель и исполнительные гидродвигатели возвращается в бак.

Наиболее часто в системах гидропривода самоходной техники применяются аксиально-поршневые гидронасосы и гидромоторы с наклонным блоком цилиндров, реже - с наклонным диском (шайбой).

Аксиально-поршневые гидронасосы с наклонным блоком цилидров получили наиболее широкое применение в объемных гидроприводах машин, работающих в средних и тяжелых режимах внешних нагрузок с большой частотой включения. Их следует предпочитать при выборе перспективного типа гидромашин с учетом номинального давления, так как они более надежны в условиях переменных нагрузок и менее чувствительны к загрязнению рабочей жидкости, чем аксиально-поршневые насосы с наклонным диском.

Гидронасосы могут быть выполнены с нерегулируемым (рис. 1) и регулируемым (рис. 2) рабочим объемом и предназначены для работы как в режиме объемного насоса, так и в режиме объемного гидромотора (насоса-мотора) с реверсивным и нереверсивным направлениями вращения и с постоянным и реверсивным направлениями потока.

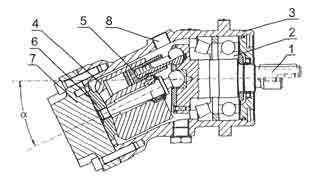

Рис. 1. Нерегулируемый аксиально-поршневой гидронасос - гидромотор с наклонным блоком цилиндров:

1 - приводной вал; 2 - подшипники; 3 - корпус; 4 - наклонный блок цилиндров; 5 - поршни; 6 - распределитель; 7 - крышка; 8 - дренажное отверстие

Рис. 2. Регулируемый аксиально-поршневой насос-мотор с наклонным блоком цилиндров:

1 - насос; 2 - регулятор

Традиционная схема исполнения гидронасосов с наклонным блоком цилиндров и торцевым распределением рабочей жидкости позволяет использовать номинальное давление до 35 МПа. Регулируемые гидронасосы позволяют изменять величину потока рабочей жидкости за счет изменения рабочего объема, которое достигается в результате изменения угла наклона блока цилиндров. Изменение наклона блока цилиндров может осуществляться механическим, гидравлическим, электрогидравлическим релейным и пропорциональным приводом.

Регулирование гидронасоса может осуществляться различными регуляторами, которые обеспечивают: - постоянную мощность; - постоянное давление; - постоянный поток.

ДВУХПОТОЧНЫЕ РЕГУЛИРУЕМЫЕ АКСИАЛЬНО-ПОРШНЕВЫЕ ГИДРОНАСОСЫ:

Гидронасосы двухпоточные регулируемые самовсасывающие предназначены для работы в открытых гидросистемах объемного гидропривода. Регулирование подачи двух потоков осуществляется за счет синхронного изменения угла наклона блоков цилиндров регулятором постоянной мощности. Гидравлическая схема двухпоточного насоса представлена на рис. 3.

Рис. 3. Гидравлическая схема двух поточного аксиально-поршневого насоса:

1- приводной вал; 2 - редуктор; 3 - качающие узлы; 4 - регулятор; А - линия всасывания; В1, В2 - рабочие линии; S - канал для внешнего гидроуправления

Двухпоточные гидронасосы применяются на полноповоротных экскаваторах, кранах, лесозаготовительных и других машинах, где требуются независимое совмещение операций - элементов рабочих органов.

Двухпоточные гидронасосы могут быть с отдельным управлением качающих узлов, а также оснащаться третьим нерегулируемым насосом небольшой производительности для привода системы сервоуправления или рулевого механизма самоходной машины.
