29.Радиально – поршневые насосы.

В радиально-поршневых насосах вытеснителями являются поршни или (чаще) плунжеры, которые располагаются радиально, т.е. перпендикулярно оси вращения. На рис. 4.10 представлена конструктивная схема радиально- поршневого насоса однократного действия с плунжерами в качестве вытеснителей.

Рис. 4.10. Конструктивная схема радиально-

поршневого насоса

Основным элементом насоса является ротор, или блок 4 с плунжерами 5, который вращается относительно корпуса насоса 6. Ротор 4 установлен в корпусе со смещением оси на величину е, т.е. с эксцентриситетом. Полости всасывания и нагнетания роторно-поршневого насоса располагаются в центре и разделены перемычкой 2.

При работе насоса плунжеры 5 вращаются вместе с ротором 4 и одновременно скользят по корпусу 6. За счет этого действия и пружин внутри рабочих камер обеспечивается возвратно-поступательное движение плунжеров 5 относительно ротора 4. Когда рабочая камера перемещается из верхнего положения (3 на рис. 4.10) в нижнее (1 на рис. 4.10), её объем увеличивается. При этом перемещении она через отверстие в роторе 4 соединена с полостью всасывания, обеспечивается её заполнение рабочей жидкостью – всасывание. При обратном перемещении её рабочий объем уменьшается и происходит вытеснение жидкости в полость нагнетания.

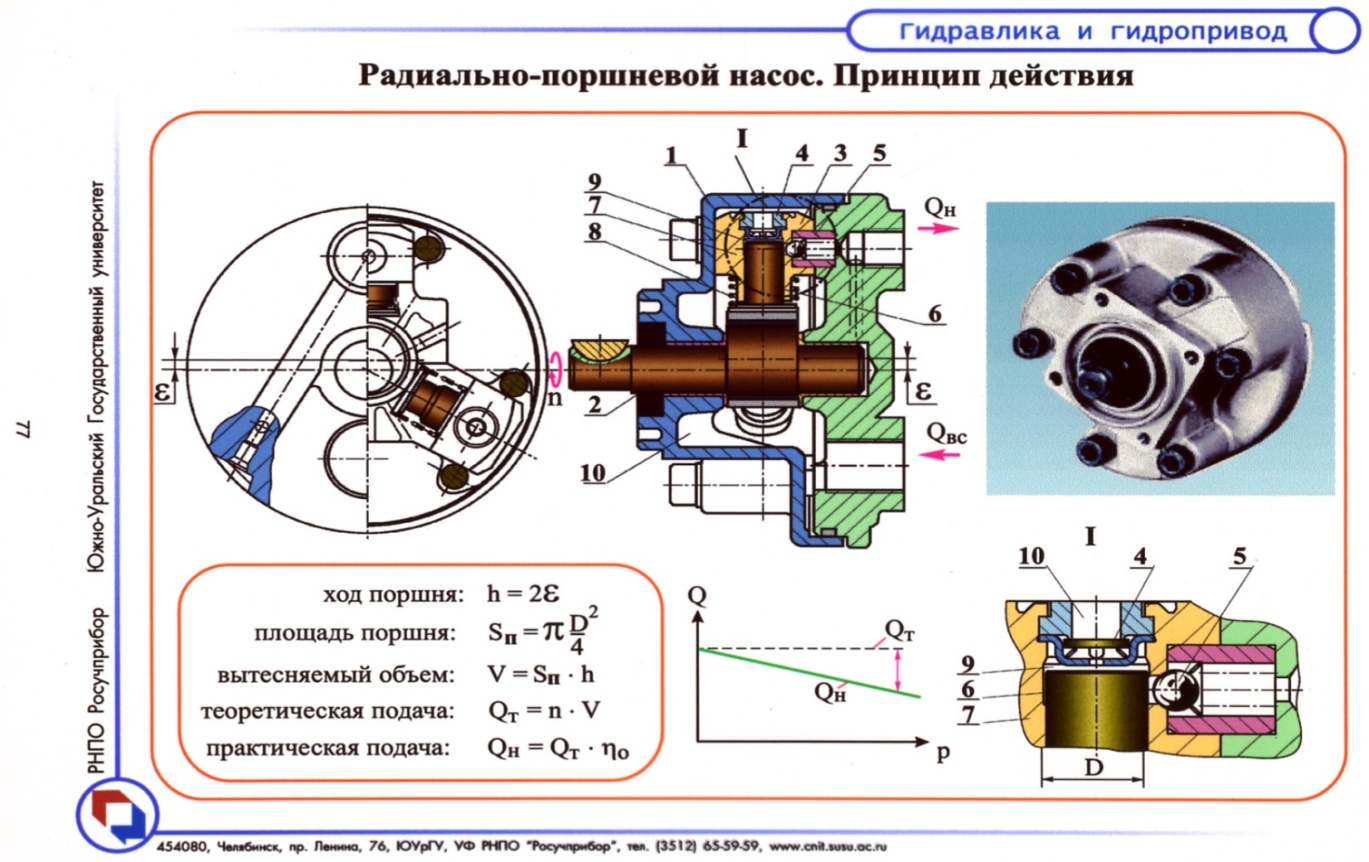

На рис. 4.11 представлена другая конструктивная схема радиально-поршневого насоса с приводом от эксцентрикового вала. Его отличительной особенностью является наличие клапанных распределительных устройств, позволяющих осуществлять подвод и отвод рабочей жидкости к плунжерам не через центральные отверстия, а через торцевые, расположенные в корпусе насоса.

Радиально-поршневые насосы могут быть двух- и многократного действия. Это обеспечивается за счет создания на внутренней поверхности корпуса специального профиля (например, как у пластинчатого насоса двукратного действия). При такой конструкции каждый плунжер совершает два рабочих хода за один оборот вала насоса.

Следует также отметить, что радиально-поршневые насосы могут быть регулируемыми. В регулируемом радиально-поршневом насосе изменение рабочего объема обеспечивается за счет смещение ротора 4 относительно корпуса 6, т.е. за счет изменения эксцентриситета е.

Радиально-поршневые насосы применяются существенно реже, чем аксиально-поршневые. Их главное отличие от других роторных насосов заключается в том, что они выпускаются с большими рабочими объемами.

Рис. 4.11. Конструктивная схема радиально-поршневого насоса

30.Аксиально-поршневые насосы.

Аксиально-поршневые гидромашины нашли широкое применение в гидроприводах, что объясняется рядом их преимуществ: меньшие радиальные размеры, масса, габарит и момент инерции вращающихся масс; возможность работы при большом числе оборотов; удобство монтажа и ремонта.

Аксиально-поршневой насос состоит из блока цилиндров 8 с поршнями 4, шатунов 7, упорного диска 5, распределительного устройства 2 и ведущего вала 6.

Во время работы насоса при вращении вала приходит во вращение и блок цилиндров. Когда поршни выдвигаются из цилиндров, происходит всасывание, а когда вдвигаются - нагнетание. Через окна 1 и 3 в распределительном устройстве 2 цилиндры попеременно соединяются то с всасывающей, то с напорной гидролиниями. Для исключенсоединения всасывающей линии с напорной блок цилиндров плотно прижат к распределительному устройству, а между окнами этого устройства есть уплотнительные перемычки. Для уменьшения гидравлического удара сделаны дроссельные канавки в виде небольших усиков, за счет которых давление жидкости в цилиндрах повышается равномерно.

Рабочими камерами аксиально-поршневых насосов являются цилиндры, аксиально расположенные относительно оси ротора, а вытеснителями - поршни. По виду передачи движения вытеснителям аксиально-поршневые насосы подразделяются на насосы с наклонным блоком и с наклонным диском.

Насосы с силовым карданом приводной вал соединен с наклонным диском силовым карданом, выполненным в виде универсального шарнира с двумя степенями свободы. Поршни соединяются с диском шатунами. Крутящий момент от приводящего двигателя передается блоку цилиндров через кардан и наклонный диск для преодоления сил трения между торцом блока цилиндров и распределительным устройством.

В насосах с двойным несиловым карданом углы между осью промежуточного вала и осями ведущего и ведомого валов принимают одинаковыми. Вращение ведущего и ведомого валов будет практически синхронным, а кардан полностью разгруженным.

Насосы с точечным касанием поршней наклонного диска имеют наиболее простую конструкцию, поскольку здесь нет шатунов и карданных валов. Но необходимо принудительно выдвижение поршней из цилиндров для прижатия их к опорной поверхности наклонного диска.

Аксиально-поршневые машины бескарданного типа блок цилиндров соединяется с ведущим валом через шайбу и шатуны поршней. По сравнению с гидромашинами с карданной связью они проще в изготовлении, надежнее в эксплуатации, имеют меньший габарит блока цилиндров. Подачу для машин с бесшатунным приводом определяют по формуле: , а для машин с шатунным приводом , где d - диаметр цилиндра; D и D’ - диаметр окружности, на которой расположены центры окружностей цилиндров или закреплены шатуны на диске; D tg γ и D' sin γ - ход поршня при повороте блока цилиндров на 180 ; z - число поршней. Крутящий момент гидромотора:
