28.Поршневые насосы.
В возвратно-поступательных насосах силовое взаимодействие рабочего органа с жидкостью происходит в неподвижных рабочих камерах, которые попеременно сообщаются с полостями всасывания и нагнетания за счет впускного и выпускного клапанов.
В качестве рабочего органа (вытеснителя) в возвратно-поступательных насосах используется поршень, плунжер или гибкая диафрагма (мембрана). В связи с этим они подразделяются напоршневые, плунжерные и диафрагменные.
Всю группу возвратно-поступательных насосов иногда называют поршневыми насосами.
Возвратно-поступательные
насосы также делятся по способу привода
вытеснителя на прямодействующие и
вальные. Привод прямодействующего
насоса осуществляется за счет
возвратно-поступательного воздействия
непосредственно на вытеснитель. Примером
такого насоса может служить простейший
садовый насос. Привод вального насоса
осуществляется за счет вращения ведущего
вала с преобразованием вращательного
движения в возвратно-поступательное
движение при помощи кулачкового или
кривошипно- шатунного механизма.

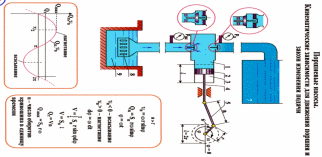

Рассмотрим устройство и принцип работы такого насоса с вальным приводом. На рис. 3.3 приведена конструктивная схема поршневого насоса с кривошипно-шатунным механизмом. Приводной вал через кривошип 6 радиусом r и шатун 5 приводит в движение поршень 2 площадью Sп, который движется возвратно-поступательно в корпусе (цилиндре). Насос также имеет два подпружиненных клапана: впускной и выпускной. Рабочей камерой 1 насоса является пространство
Рис. 3.3. Схема поршневого насоса
слева от поршня, ограниченное корпусом, поршнем 2, а также клапанами. При движении поршня 2 вправо жидкость через впускной клапан заполняет рабочую камеру, т.е. обеспечивается всасывание. При движении поршня 2 влево жидкость нагнетается в напорный трубопровод через клапан.
Насосы с поршнем в качестве вытеснителя являются наиболее распространенными из возвратно-поступательных насосов. Они могут создавать значительные давления (до 30…40 МПа). Однако выпускаются также насосы, рассчитанные на значительно меньшие давления (до 1…5 МПа).
Насосы с подпружиненными клапанами допускают до 100…300 рабочих циклов в минуту. Насосы с клапанами специальной конструкции позволяют увеличивать этот параметр до 300…500 циклов в минуту.
Объемный КПД ηо большинства поршневых насосов составляет 0,85…0,98. Причем бóльшие значения КПД соответствуют насосам большого размера, а маленькие значения – малым. Гидравлический КПД ηг учитывает гидравлические потери в клапанах, и его значения лежат для этих насосов в пределах 0,8…0,9. Механический КПД ηм – 0,94…0,96.
Полный КПД η для большинства поршневых насосов составляет 0,85…0,92.
Значительно реже применяются насосы с плунжером в качестве вытеснителя. У этих насосов существенно больше поверхность контакта между корпусом и вытеснителем, что позволяет значительно лучше уплотнить рабочую камеру. Плунжерные насосы обычно изготавливаются с высокой точностью. Поэтому они являются весьма дорогими, но позволяют получать очень высокие давления до 150…200 МПа.
