25. Общие свойства и классификация роторных насосов
В роторных насосах силовое взаимодействие рабочего органа с жидкостью происходит в подвижных рабочих камерах, которые попеременно сообщаются с полостями всасывания и нагнетания.
Наличие подвижных рабочих камер у роторных насосов позволяет исключить из их конструкций впускной и выпускной клапаны. При отсутствии клапанов попеременное соединение и изоляция рабочих камер от трубопроводов обеспечивается в роторных насосах за счет перемещения этих камер от полости всасывания к полости нагнетания и обратно.
Скоростные показатели возвратно-поступательных насосов в большей степени ограничиваются инерционностью клапанов. Поэтому в отличие от них роторные насосы, вследствие отсутствия клапанов, обладают значительно большей быстроходностью. Количество рабочих циклов в единицу времени у этих насосов может быть в 10 и более раз выше аналогичного параметра поршневых насосов.
Отсутствие клапанов обеспечивает роторным насосам и второе существенное отличие от поршневых – обратимость.
Практически любой роторный насос может быть использован в качестве гидродвигателя, т.е. если к насосу подвести жидкость под давлением, то получим вращение его вала. Важной особенностью роторных насосов является то, что они всегда имеют несколько рабочих камер. Это обеспечивает им бóльшую равномерность подачипо сравнению с поршневыми насосами, однако их подача не может быть абсолютно равномерной и её пульсация всегда имеет место. Отсутствие клапанов в роторных насосах повлекло за собой также значительное уменьшение гидравлических потерь.
Классификацию роторных насосов определяет ГОСТ 17398-72. Все роторные насосы делятся на две большие группы. В первую группу включены насосы, использующие только вращательное движение. Во вторую группу входят насосы, в кинематике которых, кроме вращательного движения, присутствует также возвратно-поступательное движение.
Из роторно-вращательных насосов наибольшее распространение получили шестеренныенасосы, которые используются практически во всех отраслях машиностроения.
Из роторно-поступательных насосов в машиностроении достаточно широко применяются пластинчатыеи некоторые разновидности роторно-поршневыхнасосов.
26. Характеристики роторных насосов.
Под характеристикой роторного насоса понимают графическую зависимость его давления от подачи. Для построения характеристики насоса прежде всего необходимо определить его теоретическую подачу.
Теоретическая (или идеальная) подача любого объемного насоса может быть определена при рабочем объеме Wo и частоте его вращения n по соотношению
Q =W0⋅n. (4.1)
Такая подача насоса существует при нулевом давлении на выходе насоса (точкаАна рис. 4.12).

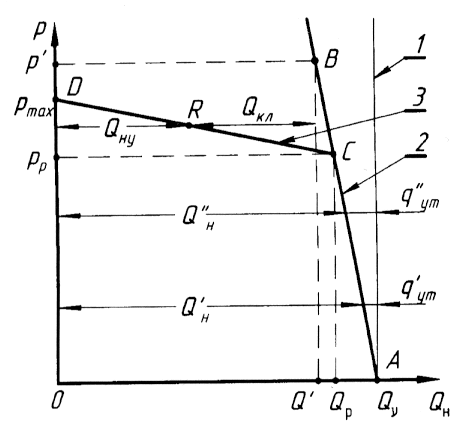

Рис. 4.12. Характеристика насоса и насосной установки
Как следует из формулы (4.1), теоретическая подача не зависит от давления насоса и поэтому представляет собой прямую вертикальную линию (линия 1 на рис. 4.12).
Действительная подача насоса меньше теоретической на величину объемных потерь, т.е. потерь на утечки и перетечки жидкости из полостей с высокими давлениями. Такие утечки через зазоры существуют в любом, самом технически совершенном насосе. Из-за малой величины поперечных размеров зазоров и значительной вязкости жидкости эти утечки носят ламинарный характер, т.е. их величина пропорциональна давлению насоса. Отсюда следует, что действительная характеристика насоса представляет собой прямую линию, наклоненную в сторону снижения подачи (линия 2).
На графике (рис. 4.12) видно, что величина утечек растет пропорционально росту давления, а его действительная подача c ростом давления уменьшается. Отметим: чем технически совершеннее насос, тем меньше у него утечки и меньше наклон линии 2. Действительная характеристика может быть построена при известной величине объемного КПД насоса ηо.
При такой характеристике для небольшого изменения подачи насоса требуется весьма существенное повышение давления. Однако на практике часто бывает необходимо изменять подачу в широком диапазоне без значительного повышения давления, т.е. регулировать подачу. Для этого необходимо “сломать” линию АВ в какой-то точкеС, получив тем самым линию 3. Тогда на этом участке CD характеристики можно существенно изменять подачу при небольшом изменении давления. Характеристика АСDможет быть получена только с помощью дополнительных устройств и поэтому будет являться характеристикой не насоса, а насосной установки. Под насосной установкой понимают насос с дополнительными устройствами, обеспечивающими его работу с необходимыми параметрами и требуемой характеристикой.
Линию 3 иногда называют регуляторной ветвью характеристики насосной установки. На практике эту ветвь получают двумя способами: с помощью переливных клапанов и с помощью регуляторов подачи.
