2.5 Мощность привода машины

Обосновывается мощностью привода машины (приводного электродвигателя) по формуле:

N = с₁· L·B , кВт (9)

где с₁ = 160 для L B < 0,9 1,2 м;

с₁ = 80 для L B > 0,9 1,2 м;

N = 160· 0,9·0,6=86,4 кВт

3 Расчет конструктивных параметров

3.1 Схема нагрузок в элементах дробилки

Рис.7 Общая схема усилий в дробилке с простым качанием щеки

Для вычисления усилий в деталях дробилки определяют равнодействующую сил дробления R и место её приложения. Далее графическим построением находят силы, действующие на основные звенья и детали механизма дробилки. Нагрузка на дробящую плиту распределяется равномерно, а равнодействующая нагрузка приложена к середине плиты по высоте. Расчетная нагрузка Р_расч (МН) равна:

Р_расч = 1,5 · 2,7 · F_дроб = 4,1 · F_дроб, МН (10)

где F_дроб – активная площадь дробящей плиты, м².

Дробилки применяют для пород σ_сж ≤ 300 МПа. Для расчетов можно принять Р_расч = 2,7 МПа, увеличенную на коэффициент 1,5.

3.2 Расчет маховиков

Состоит в определении их суммарной массы m и диаметра D_м исходя из заданных значений неравномерности их вращения Δ. Принимается Δ = 0,015-0,035. Шкив-маховик насажен на один конец эксцентрикового вала, на другой – маховик. Они являются предохранительными устройствами (предотвращают поломки деталей дробилки при перегрузках). По формуле:

m= , кг (11)

где D = 1,0 м - диаметр маховика; задаемся предварительно с учетом того, чтобы окружная скорость обода маховика не превышала 30 м/с.

m=

3.3 Расчет распорных плит

Ведут по максимальным значениям сжимающего усилия Т_max и изгибающему моменту М_max

Рис. 8. Расчетная схема распорных плит

, МН (12)

где β = 84⁰ – угол между шатуном и плитой;

F_дроб = 0,384 м² для дробилки с загрузочным отверстием 0,6 × 0,9 м

Т_max = P_max / 2 cos β = (4,1· F_дроб) / 2 cos β = (4,1· 0,384) / (2· 0,104) = 7,5 МН

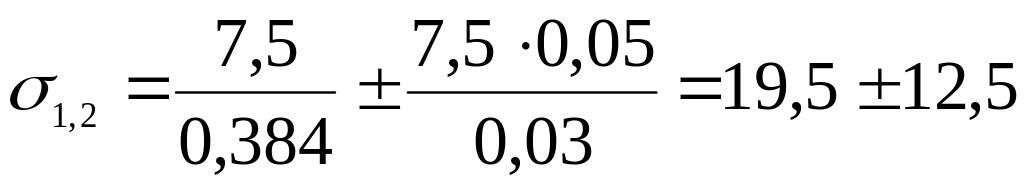

Найдем напряжение в плите

, МПа (13)

где F_п – площадь расчетного сечения распорной плиты;

а – расстояние от продольной оси плиты до линии действия силы T_max;

W – момент сопротивления изгибу сечения плиты.

При F_п = 0,384 м²; а = 0,05м; W = b · h²/6 = 0,835· 0,46² / 6 = 0,03 м³.

σ_max = 32,0 МПа < 115 МПа = σ_adm

3.4 Расчет шатуна

Выполняют на растяжение как балки на двух опорах с распределенной нагрузкой.

Рис. 9 Расчетная схема шатуна

Напряжение в шатуне σ (МПа) равно по формуле:

, МПа (14)

P_расч = 1,5Р_max = 1,5 N / ω · r; P_max = N / ω · r,

где F_Ш = 0,01м² – площадь поперечного сечения шатуна;

σ_adm=115МПа – допускаемое напряжение материала шатуна на

растяжение (для углеродистой стали № 30 по ГОСТ 1050-74).

Суммарное напряжение, возникающее в опасном сечении шатуна (МПа)

МПа (15)

где G – сила тяжести шатуна, Н;

m_Ш - единичная масса шатуна на единицу его длины, кг/м;

ω– угловая скорость шатуна в точке А, рад/с;

r – эксцентриситет приводного вала, м;

N – мощность двигателя, Вт;

Р_max – наибольшее усилие в шатуне за 1 оборот приводного вала, Н;

W – момент сопротивления поперечного сечения шатуна, м³.

< 115МПа.
