Прибор «Корсар»

Для начала импорта нужно подсоединить прибор к компьютеру, на котором установлена программа, и перевести прибор в режим передачи данных.

Импорт сигналов/спектров из прибора «Корсар»

Для импорта замеров сигналов/спектров из прибора «Корсар» в окне «Настройка импорта» следует выбрать тип замеров Замеры вибросигналов и прибор Корсар. После нажатия кнопки «ОК» появится окно «Импорт замера с прибора “Корсар”».

Рис 8. Окно импорта замеров.

В этом окне Вы можете выбрать из выпадающего списка COM-порт, к которому подключен прибор «Корсар», и указать номер или диапазон номеров замеров, которые Вы хотите скопировать с прибора. Для начала копирования сигналов нажмите кнопку «Считать». После удачного считывания замера это окно автоматически закроется, и замер появится в списке доступных замеров в окне «Импорт замеров». Если было указано несколько номеров замеров, то после считывания каждого замера он сразу будет добавляться в список замеров.

Импорт скз из прибора «Корсар»

Для импорта замеров СКЗ из прибора «Корсар» в окне «Настройка импорта» следует выбрать тип замеров Замеры СКЗ и прибор Корсар. После нажатия кнопки «ОК» появится окно «Чтение с “Корсара”».

Рис 9. Окно импорта замеров.

В этом окне Вы можете выбрать из выпадающего списка COM-порт, к которому подключен прибор «Корсар», и указать номер замера, который Вы хотите скопировать с прибора. Нажмите кнопку «Считать», и если считывание произошло успешно, это окно автоматически закроется, а считанный замер появится в списке замеров. Формат замера в приборе «Корсар» позволяет объединить несколько измерений в разных точках агрегата (до 14) и в разных направлениях в каждой точке (до 3). Поэтому, считывая один замер с прибора, Вы получаете несколько замеров в списке доступных замеров.

В случае неудачного считывания в окне отображается текст ошибки и ее возможная причина.

Прибор «Камертон» Регистрация сигналов прибором «Камертон»

Для регистрации сигналов с помощью прибора «Камертон» в окне «Настройка импорта» следует выбрать тип замеров Замеры вибросигналов и прибор Камертон. После нажатия кнопки «ОК» появится окно «Регистрация сигналов».

Рис 10. Окно «Регистрация сигналов».

В окне в виде списка представлена следующая информация о каналах прибора:

• номер канала;

• тип сигнала с датчика, сопоставленного данному измерительному каналу (виброускорение, виброускорение (фильтр), виброскорость);

• номер датчика, сопоставленного данному каналу;

• заводской номер датчика, сопоставленного данному каналу;

• значение – число (для вибродатчиков, измеряющих СКЗ виброскорости), полученное в результате последней удачной регистрации.

Порядок настройки каналов прибора «Камертон» описан в соответствующем разделе данного руководства.

Для регистрации сигналов с помощью прибора «Камертон» в первую очередь необходимо указать:

• частоту каналов (в Гц);

• время регистрации (в миллисекундах) или число линий в спектре;

• номера каналов, с которых будет выполнено считывание;

• частоту среза фильтра (в Гц).

Частота канала вводится в соответствующее поле; время регистрации или число линий в спектре, а также частота среза фильтра, выбираются из выпадающего списка; используемые каналы выделяются галочками. В качестве справочной информации автоматически рассчитывается шаг по спектру.

Для начала регистрации сигналов нажмите кнопку «Старт». В случае, если какие-либо исходные данные введены неверно, или не выбран ни один канал, появится предупреждающее сообщение. В этом случае следует ввести недостающие данные и повторно нажать кнопку «Старт».

Процесс регистрации сопровождается надписью «Идет чтение данных…» в строке состояния и дублируется движением индикатора считывания.

В процессе регистрации кнопка «Старт» заменяется кнопкой «Стоп», которая позволяет досрочно завершить регистрацию.

В случае успешного завершения регистрации сигнала:

• в списке каналов отображаются вычисленные значения;

• становится доступна кнопка «Просмотр»;

• становится доступна кнопка «Сохранить».

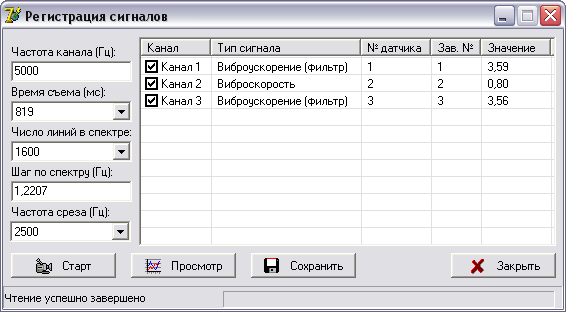

Рис 11. Окно «Регистрация сигналов».

Для просмотра последнего считанного сигнала нажмите кнопку «Просмотр», после чего откроется соответствующее окно просмотра замера. Работа с просмотром сигналов/спектров описана в соответствующем разделе данного руководства.

Для того чтобы сохранить замеры вибросигналов, полученные в результате последней регистрации, нажмите кнопку «Сохранить». Окно «Регистрация сигналов» автоматически закроется, и замер появится в списке доступных замеров в окне «Импорт замеров», с указанием прибора «Камертон», номера канала, даты замера, типа замера и примечания.
