Импорт замеров
Окно «Импорт замеров» предназначено для временного хранения замеров, с помощью которых формируется в базе данных программы файл замера для объекта. Источником этих замеров может являться прибор, на котором хранится ранее произведенный замер или производится регистрация данных в текущий момент времени.

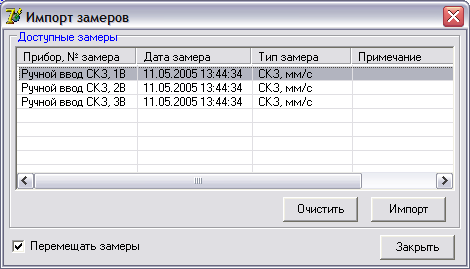

Рис 7. Окно импорта замеров.
Замеры представлены в виде списка, где указана следующая информация:
Прибор, с которого был скопирован замер, и идентификационный номер замера в приборе;
Дата проведения замера;
Тип замера (сигнал, спектр, СКЗ, перемещение, скорость, ускорение и др.);
Примечание к замеру, которое было указано в приборе.
Для того чтобы добавить замер в список доступных замеров, нажмите кнопку «Импорт». На экране появится окно «Настройка импорта», в котором происходит выбор типа замера и прибора, с которого импортируется замер. После нажатия кнопки «OК» откроется окно, в котором будет происходить импорт замеров с прибора. В программе реализованы функции импорта данных с различных приборов, например «Корсар», «Камертон» и др., соответственно различаются и действия которые необходимо для этого выполнить. Импорт данных с приборов будет рассмотрен в главе «Импорт данных из приборов».
Кнопка «Очистить» удаляет все замеры из списка доступных замеров, при этом данные, которые хранятся в памяти приборов, не удаляются. В случае если Вы получили замер с помощью регистрации прибором «Камертон», то такой замер будет удален, т.е. потерян.

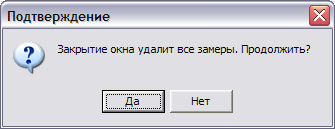

Если Вы пытаетесь закрыть окно «Импорт замеров», а список замеров не пуст, Вы увидите на экране следующее сообщение:
и для того, чтобы закрыть это окно, Вы должны подтвердить удаление замеров.
Для формирования файла замера для объекта выберите нужный замер из списка доступных замеров, перетащите его в окно «Формирование замера», и отпустите в строке той точки, к которой Вы хотите привязать данный замер. Чтобы перетащить замер выделите мышкой нужный замер, выбранный замер будет подсвечен, нажмите левой кнопкой на любую позицию в этой строке, перетащите в нужное место и отпустите кнопку мыши. Если Вы хотите перетащить сразу несколько замеров, то выделите мышкой необходимые замеры из списка доступных замеров и перетащите их. Выделить несколько замеров можно двумя способами:
Удерживая на клавиатуре клавишу Shift или Ctrl, мышкой выделяете нужные вам замеры.
Нажмите левую клавишу мышки в любом свободном от текста месте списка и выделите необходимые вам замеры.
По умолчанию, после того как замер, который Вы импортировали с прибора, переносится в окно «Формирование замера», он удаляется из списка доступных замеров. Если Вы хотите, чтобы этого не произошло, и замеры не удалялись из списка, уберите галочку с пункта «Перемещать замеры».
Импорт данных из приборов
При импорте данных с приборов используется понятие замер, импортируемый из прибора. В программе под этим понимаются данные любых измерений (вибросигнал, СКЗ, температура и т.п.), проведенных в одной точке и в одном из направлений (В, П, О) на агрегате. Например, замером будет являться результат регистрации вибрации в вертикальном направлении в какой-либо точке агрегата (подшипниковом узле).
