Настройка параметров механизмов во время диагностики

Перед проведением диагностики Вам предоставляется возможность установки некоторых параметров механизмов, а именно тревожного и аварийного уровней вибрации и уровня фона.

Для настройки параметров механизма необходимо развернуть его вкладку в списке, нажав на кнопку с черной стрелкой вниз (при наведении на эту кнопку курсора появляется подсказка «Развернуть»). После разворачивания вкладки стрелка на кнопке меняет направление, и кнопка служит для сворачивания вкладки.

Вкладка каждого механизма содержит список всех его валов со значениями тревожного и аварийного уровней вибрации и уровня фона, принятыми по умолчанию. Вы можете изменить эти значения (тревожный и аварийный уровни выбрать из списка, значение фона ввести вручную).

На вкладке каждого механизма работает контекстное меню, позволяющее упростить корректировку параметров.

Выбрав пункт меню «Применить нормы вала №1 ко всему механизму», Вы скопируете введенные Вами значения для первого вала ко всем валам данного механизма.

Выбрав пункт меню «Применить нормы вала №1 ко всему агрегату», Вы скопируете введенные Вами значения для первого вала ко всем валам каждого механизма агрегата.

Поле «Уровень фона» позволяет задать единый фоновый уровень вибрации для всех механизмов агрегата, однако на вкладке любого механизма Вы можете ввести значения фона для каждого механизма отдельно.

Создание отчета по результатам диагностики

По завершению диагностики открывается окно «Общая информация для отчета». Представленная в этом окне информация будет использована при подготовке отчета.

Рис 32. Окно создания отчета.

Чтобы начать создание отчета, нажмите кнопку «Создать отчет».

Обмен данными/Синхронизация Экспорт данных

Для того чтобы экспортировать какие-либо данные из базы данных программы, выделите в дереве структуры нужный объект и в главном меню выберите пункт «Сервис –> Экспорт».

В появившемся окне (см. Рис 33) можно указать расположение и имя файла, в котором будут сохранены экспортируемые данные, увидеть название элемента, который Вы экспортируете, и задать режим экспорта элементов.

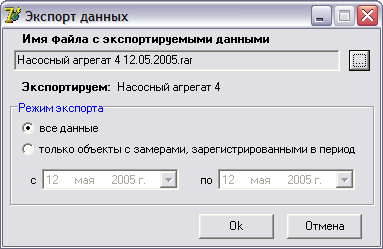

Рис 33. Окно Экспорт данных.

Файл представляет собой rar – архив, в который будет упакована вся информация. Чтобы указать его имя, нажмите на кнопку , и в появившемся окне «Сохранить как» выберите директорию, к которой будет сохранен файл и его имя.

Экспортируются все элементы дерева структуры, начиная с выделенного объекта, объектов, входящих в его состав, объектов, в свою очередь, входящих в их состав, и т.д., заканчивая замерами. Объект, входящий состав объекта, имеющего паспорт, отдельно экспортировать невозможно. Также нельзя экспортировать замеры отдельно от объектов. Если Вы попытаетесь экспортировать недопустимый элемент, вам будет выдано соответствующее предупреждение. По умолчанию установлен режим, когда экспортируются все данные, относящиеся к выбранному элементу. Если же Вы хотите экспортировать только объекты, регистрация замеров для которых проводилась в определенный период, укажите соответствующий режим экспорта. В этом случае в файл будут помещены только объекты и их замеры, время регистрации которых попадает в выбранный период. Объекты, у которых нет замеров на выбранный период, экспортироваться не будут.

В случае удачного завершения экспорта Вы увидите сообщение, в котором будет указана информация об элементах, которые были экспортированы. В случае ошибки Вы увидите сообщение с ее текстом.

С файлом, получившимся в результате экспорта, Вы можете поступить любым образом, например, переслать по локальной сети, скопировать на переносной носитель, отправить по электронной почте и т.д.
