МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственное образовательное учреждение высшего профессионального образования

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Кафедра геодезии и фотограмметрии

Обработка полевых материалов по созданию

Планово-высотного обоснования и составление

Топографического плана

Методические указания

По курсу «инженерная геодезия»

для студентов дневной формы обучения

специальностей ПГС, ПСК, ГСХ, ЭУН, АД, ГК, ЗК, З

Тюмень, 2010

Архипова Т.Д., Логинова М.С., Минаева А.В., Новиков Ю.А.

Методические указания к расчетно-графической работе по теме «Обработка полевых материалов по созданию планово-высотного обоснования и составление топографического плана» для студентов специальностей ПГС, ПСК, ГСХ, ЭУН, АД, ГК, ЗК, З дневной формы обучения.

Год выпуска - 2010.

Рецензент: Чиков В.И.

Учебно-методический материал утвержден на заседании кафедры геодезии и фотограмметрии:

протокол №_______ от «_______» ________________ 2010г.

Учебно-методический материал утвержден УМС академии:

протокол № _______ от «______»__________________2010г.

Тираж экземпляров

Целью задания является закрепление студентами вопросов технологии и методики создания топографических планов участков местности. Для этого студенты обрабатывают полевые материалы, получаемые в процессе создания планово-высотного съемочного обоснования и при съемке ситуации и рельефа. В качестве планового обоснования проложены основной и диагональный теодолитный ходы, а в качестве высотного обоснования – ход технического нивелирования. Ситуация снималась способами контурной съемки, а рельеф – методом тригонометрического нивелирования.

СОДЕРЖАНИЕ ЗАДАНИЯ

1. Обработать полевые журналы измерения углов и длин сторон и составить ведомости координат вершин основного и диагонального теодолитных ходов.

2. Обработать журнал технического нивелирования и вычислить отметки точек съемочного обоснования.

3. Обработать журнал тахеометрической съемки и вычислить отметки пикетов (реечных точек).

4. Составить топографический план участка местности в масштабе 1:1000 с сечением рельефа через 1 м:

а) на листе ватмана формата А-3 построить координатную сетку размером 10х10 см;

б) нанести по координатам вершины теодолитных ходов;

в) используя абрисы, нанести на план ситуацию местности;

г) используя журналы тахеометрической съемки, нанести на план реечные точки и по отметкам станций и реечных точек изобразить рельеф местности горизонталями;

д) вычертить топографический план.

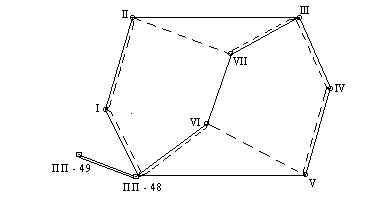

СХЕМА ПЛАНОВОГО И ВЫСОТНОГО ОБОСНОВАНИЯ

Условные обозначения

И сходные пункты –

Т очки теодолитно-нивелирных ходов –

И сходная сторона –

Т еодолитный ход –

Н ивелирный ход –

Исходные данные

1. Координаты пункта полигонометрии пп48:

х = 100,00 м + номер по журналу, м;

у = 100,00 м + номер по журналу, м.

2. Отметка пункта полигонометрии пп48:

Н = 100,00 м + 10 × номер по журналу, м.

3. Дирекционный угол α стороны пп48 – I:

α = 20º30'00" + номер по журналу, град.

ЖУРНАЛ ИЗМЕРЕНИЯ УГЛОВ СПОСОБОМ ПРИЕМОВ

№ станции	№ точки наблюдения	Отсчеты по горизонтальному кругу, α˚		Углы из полуприемов, β˚		Средние углы		Меры линий, D (м)	Углы наклона, ν˚
							
1	2	3	4	5	6	7	8	9	10
I	пп 48	157	51					I – 48
	II	18	08	139	43			90,93	-045
	пп 48	247	50	139	44	139	43,5	90,97
	II	108	06
II	I	37	34					II-I
	III	288	04					77,98	-119
	I	217	35					78,00
	III	108	06
IV	III	345	57					IV-III
	V	184	09					75,95	-306
	III	165	56					75,97
	V	4	08
V	IV	10	52					V-IV
	пп 48	276	06					84,98	+140
	IV	190	51					85,01
	пп 48	96	05
VI	пп 48	214	40					VI-48
	VII	7	05					73,44	+102
	пп 48	34	39					73,46
	VII	187	05
VII	VI	187	48					VII-VI
	III	61	32					72,98	-150
	VI	7	47					73,00
	III	241	31

Порядок обработки журнала измерения углов способом приемов:

1. Углы из полуприемов вычисляются по формуле:

βр = βправ – βлев,

где, βр – расчетная величина угла,

βправ - отсчет по горизонтальному кругу на правую точку,

βлев – отсчет по горизонтальному кругу на левую точку.

2. Меры линий (горизонтальные проложения) вычисляются по формуле:

D = S cos ν,

где, S – среднее арифметическое значение длин линий, измеренных металлической рулеткой в прямом и обратном направлениях, м;

ν – угол наклона линии, град.
