Генераторы выходных импульсов запуска и срыва

Генератор запуска приемо-передающей аппаратуры С-3 вырабатывает импульсы редкого или частого запуска ППА, поступающие в прицеп В1.

Генератор запуска КВ С-7 вырабатывает импульсы редкого или частого запуска для блоков вычитания КВ-01 и блока ФП-02 (рис. 10.6). В режиме редкого запуска, а также при выключенной задержке запуска на блоке ИКК-01 в режиме частого запуска генератор запуска КВ запускается импульсами генератора С-0, а при включенной задержке на 60 км при частом запуске — выходными импульсами каскада задержки запуска КВ. Задержка включается ЗАД. ЗАП. КВ на блоке ИКК-01 с помощью реле Р2 только при частом запуске, так как при редком апуске контакты РЗб разомкнуты и включить реле Р2 невозможно.

Величина задержки запуска блоков КВ-01 устанавливается соответственно дистанции 60 км с помощью шлица ЗАД. ЗАП. КВ на блоке ДД-07.

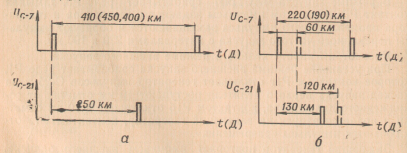

Рис. 10.6. Графики напряжений импульсов запуска и срыва блоков КВ-01

С выхода генератора запуска КВ импульсы запуска С-7 поступают на запуск блоков вычитания КВ-01 и блока ФП-02.

Генератор срыва КВ вырабатывает импульсы срыва С-21, задержанные относительно импульсов запуска КВ С-7 на определенное время, соответствующее дистанции режима СДЦ.

В режиме редкого запуска величина задержки импульсов срыва соответствует дистанции 250 км и устанавливается шлицем СРЫВ КВ РЕДКИЙ. В режиме частого запуска (без задержки) величина задержки импульсов срыва относительно импульсов запуска КВ соответствует дистанции 130 км, а при включении задержки запуска— дистанции 120 км. Задержка устанавливается шлицем СРЫВ КВ ЧАСТЫЙ.

С выхода генератора срыва КВ импульсы срыва С-21 поступают на блоки КВ-01 и прекращают формирование спиральной развертки на потенциалоскопах. В блоке ФП-02 импульсы срыва С-21 срывают работу первого потенциалоскопа и запускают второй.

Генераторы запуска индикаторной аппаратуры С-6-1 и С-6-И запускаются импульсами С-0, задержанными с помощью линии задержки. Задержка запуска индикаторов применена для того, чтобы совместить во времени начало излучения антенной зондирующего импульса с началом развертки дальности на индикаторе и подачей на индикатор нулевой отметки дистанции. Этим исключается систематическая ошибка измерения дальности. Генератор запуска С-6-1 запускается задержанными импульсами С-0 и выдает на ИВ-06М импульсы редкого или частого запуска. Однако используются только импульсы частого запуска С-6-1 при установке переключателя масштабов дистанции на ИВ-06М в положение 150 км. На остальных масштабах дальности (200, 300 и 400 км) используются импульсы редкого запуска С-6-П, выработанные генератором запуска индикаторов независимо от установленного режима запуска. Если установлен режим частого запуска, то импульсы, выработанные генератором промежуточного импульса, подавляются в генераторе запуска выходными импульсами второго каскада задержки. Импульсы редкого запуска С-6-11 поступают на запуск индикаторов ИКО-02 и ИВ-06М.

Генератор запуска внешних систем С-2 запускается импульсами задающего блокинг-генератора и выдает на сопрягаемые с радиовысотомером системы только импульсы редкого запуска.

Контроль работы канала формирования редкого и частого за-пусков и генераторов выходных импульсов производится при установке переключателя КОНТРОЛЬ блока ДД-07 в положения ЗАП. ПЕРЕД. (С-3), ЗАП. ИНДИК. (С-6-1) и ИМП. КВ (С-7 и С-21).

Схема контроля

Схема контроля содержит контрольный осциллограф, на экране которого можно просматривать осциллограммы напряжений в характерных точках схемы блока ДД-07, а также осциллограммы внешних сигналов. С помощью схемы контроля осуществляются проверка и регулировка блока.

К схеме контроля относятся следующие органы управления на передней панели блока ДД-07:

— ручка ЯРКОСТЬ для установки нормальной яркости изображения на экране;

— переключатель КОНТРОЛЬ ДД-07 — КОНТРОЛЬ ВНЕШНИЙ, с помощью которого переключаются контролируемые осциллографом ДД-07 цепи;

— переключатель. КОНТРОЛЬ ДД-07 на пять положений: РАСТР. ОТМ, ДИСТ., ЗАП. ПЕРЕД., ЗАП. ИНДИК. и ИМП. КВ;

— переключатель ЗАП. РАЗВ. ЧАСТЫЙ — РЕДКИЙ для переключения режима запуска развертки осциллографа;

— переключатель ДЛИТ. РАЗВ. на пять положений для установки масштаба развертки, удобного для наблюдения за формой

осциллограммы на экране.

Кроме того, имеется переключатель вида запуска при местной работе прицепа В2 и переключатель КОНТРОЛЬ, с помощью которого на осциллографе можно контролировать характерные точки схемы блока ДД-07.
