Глава 10 блок запуска и отметок дистанции дд-07

§ 1. Назначение и режимы работы блока

Блок ДД-07 вырабатывает импульсы запуска, синхронизирующие работу приемо-передающей и индикаторной аппаратуры радиовысотомера и сопряженных с ним систем, а также создает шкалу отметок дистанции на экранах индикаторов ИВ-06М и ИКО-02.

Кроме того, предусмотрена синхронизация внешними импульсами запуска и отметками дистанции от сопрягаемых систем (например, от дальномера П-35М).

Блок размещается в шкафу Д2 (рис. 10.1).

Блок ДД-07 Обеспечивает работу радиовысотомера в следующих режимах запуска (рис. 10.2). Три режима внутреннего запуска, применяемые при автономной работе радиовысотомера

РЕДКИЙ-1 с частотой повторения 365 имп/с, что соответствует периоду следования в пересчете на дистанцию 410 км, который является основным режимом внутреннего запуска. Он используется как в амплитудном, так и в когерентном режимах при слабых пассивных помехах. Переключатель масштаба дальности на ИВ-06М в этом режиме может быть установлен в любое положение. Переключатель ЗАПУСК ставится в положение РЕДКИЙ-1.

Рис. 10.1. Размещение блоков в шкафу Д2

РЕДКИЙ-2 с частотой повторения 335 имп/с, что соответствует периоду следования в пересчете на дистанцию 450 км.

Используется для обнаружения целей на максимальной дальности при работе ИВ-06М на масштабе 400 км. Работа радиовысотомера при этом запуске возможна как в амплитудном, так и в когерентном режимах. Для установки этого режима переключатель ЗАПУСК на блоке ЦП-05 ставится в положение РЕДКИИ-2.

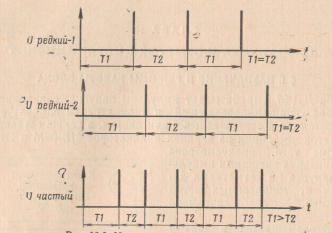

Рис. 10.2. Импульсы запуска блока ДД-07.

ЧАСТЫЙ—с частотой повторения 730 имп/с и с несимметричными периодами повторения, соответствующими 220 и 190 км поочередно. Несимметричность периодов повторения обеспечивает борьбу со «слепыми» скоростями целей в когерентном режиме. Этот режим применяется при проводке и определении высоты низколетящих и малоразмерных целей как в амплитудном, так и в когерентном режиме при интенсивных пассивных помехах. Переключатель масштаба дальности на ИВ-06М ставится в положение 150 КМ при выключенной задержке запуска блока КВ-01 (рабочий участок по дальности в когерентном режиме 0—130 км) или в положении 200 км при включенной задержке запуска блоков КВ-01 (рабочий участок по дальности в когерентном режиме 60—180 км).

Для установки этого режима на блоке ЦП-05 переключатель ЗАПУСК ставится в положение ЧАСТЫЙ.

Два режима внешнего запуска, применяемые при совместной работе радиовысотомера с дальномерами (например, п-35м)

ВНЕШНИЙ РЕДКИЙ — с частотой повторения, равной частоте повторения импульсов запуска дальномера. Боевое применение этого режима такое же, как и режима РЕДКИИ-1. Данный режим запуска устанавливается на блоке ЦП-05 переключателем в положение ВНЕШНИЙ-2.

ВНЕШНИЙ ЧАСТЫЙ — с несимметричными чередующимися периодами повторения. Сумма двух соседних периодов повторения соответствует периоду повторения внешнего редкого запуска. Боевое применение этого режима такое же, как и режима ЧАСТЫЙ.

Для установки этого режима на блоке ЦП-05 переключатель ЗАПУСК ставится в положение ВНЕШНИИ-1.

Режим внешнего запуска исключает взаимные несинхронные помехи между радиовысотомером и дальномером и может использоваться как в амплитудном, так и в когерентном режиме работы радиовысотомера.

Блок ДД-07 вырабатывает следующие виды импульсов запуска и отметок дистанции:

С-2, С-4, С-25 — импульсы запуска на внешние системы;

С-3 — импульсы запуска ППА;

С-6-1 — импульсы частого запуска индикаторной аппаратуры;

С-6-П — импульсы редкого запуска индикаторной аппаратуры;

С-7 — импульсы запуска блоков КВ-01;

С-21 —импульсы срыва блоков КВ-01;

Д-1 — 10 и 50 км масштабные отметки дистанции.

Амплитуда выходных импульсов запуска и срыва 40—50 В, длительность около 1 мкс.

В радиовысотомере установлено три одинаковых переключателя режимов запуска: на передних панелях блоков ЦП-05, ДД-07 и шкафа ЦМ-23. Это позволяет управлять режимами запуска во время боевой работы с блока ЦП-05, а при обслуживании аппаратуры — местно с прицепа В1 или В2.

Для управления с блока ЦП-05 необходимо переключатели МЕСТН. — ДИСТ. на ЦМ-23 и ИЩ-03 поставить в положение ДИСТ.

Для управления с блока ДД-07 и шкафа ЦМ-23 переключатели МЕСТН. — ДИСТ. поставить в положение МЕСТН.
