Задание

1. Почему допустимое значение разрезки выше при редком запуске?

2. Как повлияет на работу когерентного канала отклонение разрезки и размытия выше допустимой величины?

§ 8. Порядок проверки и регулировки приемного устройства

1. Произвести местное включение ППА.

2. Проверить работу местного гетеродина. Показания прибора блока ВГ-12 должны быть в пределах 30—50 мА.

3. Проверить ток смесителя АПЧ в положениях переключателя на блоке РЧ-06 ТОК КРИСТ. АПЧ. Показания прибора должны быть в пределах 0,6—1,6 мА.

4. Проверить ток смесителя сигнала, поставив на блоке РП-07 переключатель ВЗ в положение ТОК СМЕСИТ. Установить показания прибора 0,1—0,4 мА с помощью шлица на блоке РС-18.

5. Проверить режим работы усилителя высокой частоты, для чего переключатель I—II на блоке БШ-03 поставить в положение I и проверить напряжения и токи электродов ЛБВ согласно значениям, записанным на шильдике для данного прибора УВЧ. Если напряжения и токи не соответствуют номинальным значениям, необходимо выставить их значения по прибору шлицами блока БШ-03,устанавливая переключатель НАПР. I на соответствующие электроды.

6. Установить переключатель ВЗ на РП-07 в положение ДЕТЕКТОР и проверить напряжение шумов на выходе приемника.

Вращая ручку РЕГ. УСИЛ. вправо, убедиться, что стрелка прибора РП-07 отклоняется на всю шкалу. Если показания прибора малы, подстроить преселектор винтом грубой настройки блока РС-18, а затем шлицем УСТАНОВКА ПОЛОЖ. ЛР — ОСН. I блока ДП-05 настроиться на первый максимум при вращении шлица по часовой стрелке.

7. Проверить коэффициент шума приемника (рис. 5.17) для чего:

— переключатель 1-И на блоке РЕ-01 № 1 поставить в положение II, что соответствует включению основного канала (положение I — вспомогательного);

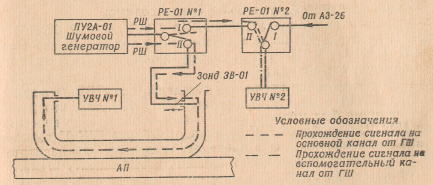

Рис. 5.17. Схема соединения генератора шума с приемным устройство!

— выключатель ИЗМ. КОЭФ. ШУМА —ВЫКЛ. на ЦМ-23 установить в положение ИЗМ. КОЭФ. ШУМА;

— ввести зонд блока ЗВ-01 в полость волновода;

— переключатель КАНАЛ I и КАНАЛ II на блоке ДП-05 поставить в положение, соответствующее установленным литерам А, Г, Д пли трех магнетронов МИ-14;

— выключатель НАКАЛ ГШ на блоке РО-02 поставить в положение НАКАЛ ГШ и через 2—3 мин включить тумблер АНОД ГШ.

Оператор, помни! Поджиг лампы шумового генератора обеспечивается при 1—3-разовом включении тумблера АНОД ГШ на блоке РО-02;

— переключателем РЕГ. ТОКА ГШ на блоке РО-02 установить величину тока в пределах красного сектора по шкале прибора РО-02;

— тумблер АНОД ГШ — ВЫКЛ. поставить в положение ВЫКЛ.;

— переключатель ВЗ на блоке РП-07 поставить в положение ДЕТЕКТОР и ручкой РЕГ. УСИЛ. установить по шкале КОЭФ. ШУМА прибора такое напряжение, которое соответствует знаку ∞;

— включить АНОД ГШ на блоке РО-02, отсчитать по шкале значения коэффициента шума, который должен быть не более 5 с учетом поправки на измерительную цепь, записанную в формуляре радиовысотомера и на шильдике шкафа Р-08.

Оператор, помни! Поправка на измерительную цепь вычитается из общего показания коэффициента шума приемного тракта.

После окончания проверки необходимо выключить выключатель ИЗМ. КОЭФ. ШУМА на шкафе ЦМ-23 и лишь после этого вывести зонд блока ЗВ-01 из полости волновода.

Если коэффициент шума более 5, необходимо:

— вращением шлица УСТАНОВКА ПОЛОЖ. ЛР ОСН. I или ОСН. II на блоке ДП-05 (в зависимости от положения переключателя КАНАЛ I —КАНАЛ II на шкафу ЦМ-23) добиться минимального коэффициента шума;

— отпустить гайки крепления площадки под ЛБВ (внизу экрана ЛБВ ОСН.) и менять положение ЛБВ ОСН. так, чтобы коэффициент шума был минимальным; изменяя положение переключателя НАПР. I на блоке БШ-03, шлицами блока БШ-03 выставить оптимальные напряжения в пределах, указанных в паспорте на прибор, соответствующие минимальному коэффициенту шума.

При настройке ЛБВ на минимальный коэффициент шума необходимо учитывать, что изменение напряжения на втором электроде и спирали сильно сказывается на величине коэффициента шума.

Рекомендуется подбирать оптимальный режим, начиная с напряжений последних электродов (8, 7-го и т. д.), затем выбрать оптимальное соотношение напряжений на 2 и 1-м электродах и в последнюю очередь, подбирать напряжение спирали.

Оператор, помни! В процессе эксплуатации радиовысотомера ток накала ЛБВ не должен превышать 0,3 А.

Чем меньше коэффициент шума, тем больше дальность обнаружения радиовысотомера.
