Глава 2 индикаторная аппаратура (шкаф и-7)

§ 1. Назначение и состав шкафа и-7

Шкаф И-7 содержит индикатор высоты, индикатор кругового обзора, органы дистанционного управления приемо-передающей аппаратурой, системой вращения кабины В1, системой качания антенны, элементы электрического сопряжения с дальномерами и АСУ.

Шкаф И-7 размещается в индикаторном отсеке прицепа В2 или выносится из этого отсека на расстояние до 500 м и устанавливается на командном пункте.

Аппаратура шкафа И-7 позволяет:

— производить дистанционное, включение радиовысотомера;

— проверять боеготовность радиовысотомера;

— производить электрическое целеуказание по азимуту и дальности целей по информации от дальномера или автоматизированной системы управления;

— наблюдать на экране индикатора цели, определять их высоту, передавая ее по телефону или в виде постоянного напряжения на сопряженную систему;

— устанавливать оптимальные режимы работы аппаратуры радиовысотомера применительно к конкретным условиям боевой обстановки;

— включать средства защиты от радиопомех.

Внешний вид шкафа И-7 показан на рис. 2.1. В состав шкафа входят следующие блоки:

— блок дистанционного управления ЦП-05;

— индикатор кругового обзора ИКО-02;

— индикатор высоты ИВ-06М;

— блок управления вращением и качанием ЛЦ-09;

— блок формирования огибающих и отметок азимута ДО-02;

— блок управления, контроля и коммутации ИКК-01;

— блок сопряжения и управления ДЛ-06;

— блок сопряжения и формирования маркера высоты ЦК-04.

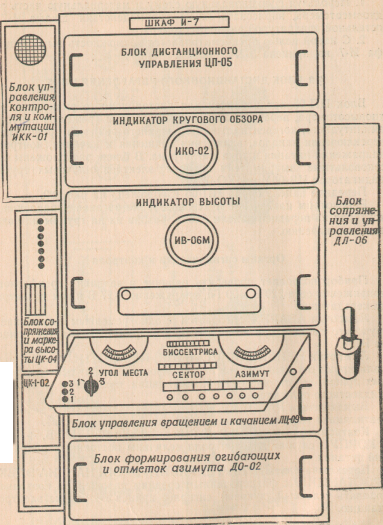

РИС. 2.1. Состав шкафа И-7

Задание

1. Используя функциональную схему и материальную часть радиовысотомера, нарисовать схему взаимодействия шкафа И-7 с остальной аппаратурой радиовысотомера.

2. С какой целью предусматривается возможность выноса шкафа И-7 из прицепа В2?

§ 2. Блок дистанционного управления цп-05

Блок ЦП-05 предназначен для дистанционного включения радиовысотомера, переключения режимов работы (режимов запуска, амплитудного, когерентного или смешанного режимов приемника), переключения каналов, включения вращения и качания, контроля напряжений питания и тока магнетрона. В блоке расположены высоковольтные выпрямители питания электронно-лучевых трубок индикаторов ИВ-06М и ИКО-02.

Передняя панель блока ЦП-05 изображена на рис. 2.2.

Рассмотрим назначение и использование органов управления и контроля на передней панели блока, разбив их на группы по целевому назначению.

Органы сигнализации и контроля

Прибор позволяет проверить наличие и величину трехфазного напряжения сети 220 В, 400 Гц, напряжение +27 В и ток магнетрона передатчика.

Лампочка АВАРИЯ загорается с одновременным включением звукового сигнала при возникновении аварии в аппаратуре прицепа В1.

Лампочки НЕИСПРАВНОСТЬ ШК. ПК., ВЕНТИЛ. и ПЖ сигнализируют о возникновении неисправности в шкафу вспомогательных Приемных устройств ПК-3, вентиляции прицепа и в системе Жидкостного охлаждения.

Выключатель РАБОТА с Н/В позволяет работать с неполной вентиляцией (при частичном выходе из строя вентиляции).

Контрольные гнезда +1,2 кВ : 10; —1,2 кВ : 10; —125 В, +125 В и КОРПУС служат для контроля величины постоянных напряжений питания.

Переключатель СИГНАЛ В КАБИНУ — СИГНАЛ НА ЭЛЕКТРОСТАНЦИЮ с фиксированным средним положением позволяет подавать условный звуковой сигнал в прицеп В1 или на электростанцию.
