7. Задача №7
Для закрытой системы теплоснабжения построить графики расхода сетевой воды на горячее водоснабжение и температуры воды на выходе из водоподогревателя системы горячего водоснабжения, присоединённого по параллельной схеме. Температуру сетевой воды в подающей τ1,о и обратной τ2,о магистралях тепловой сети принять из задачи №2.
Расчётная тепловая нагрузка на горячее водоснабжение Qh max, температура горячей воды th, холодной tc.
Принять температуру сетевой воды на выходе из водоподогревателя в точке излома температурного графика τ///2,h=30 ºC.
Исходные данные к задаче №7.
Величина |
Номер варианта |
|||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Qh max, МВт |
2,5 |
1,6 |
1,7 |
1,8 |
1,9 |
2,0 |
2,1 |
2,2 |
2,3 |
2,4 |
th, ºC |
60 |
59 |
58 |
57 |
56 |
55 |
56 |
57 |
58 |
59 |
tc, ºC |
8 |
6 |
7 |
8 |
9 |
8 |
7 |
6 |
5 |
7 |
Дано: Qh max=1500 кВт, th=60 ºС, tc=5 ºС.
Пример решения

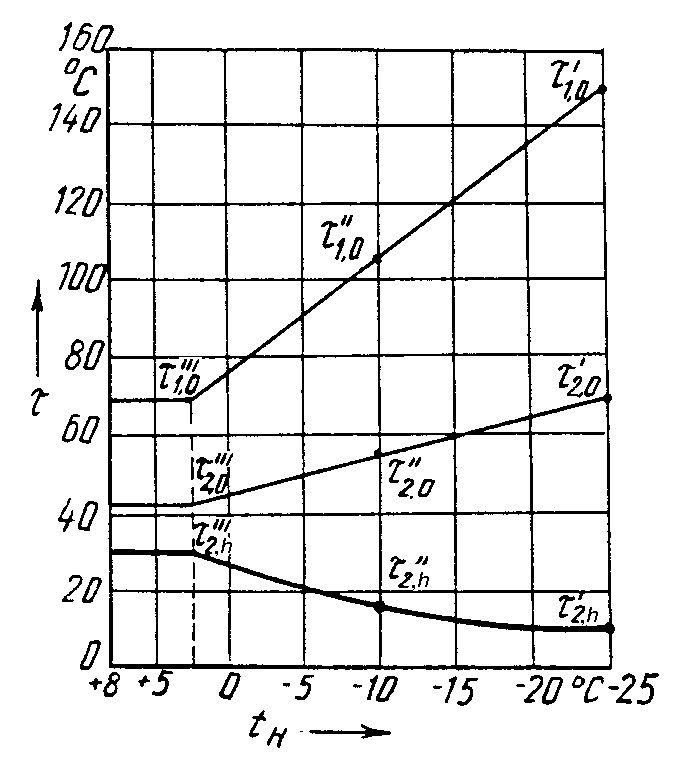

По рис. 6 находим tни=tн=2,78 ºС, τ///1,о=70 ºC.

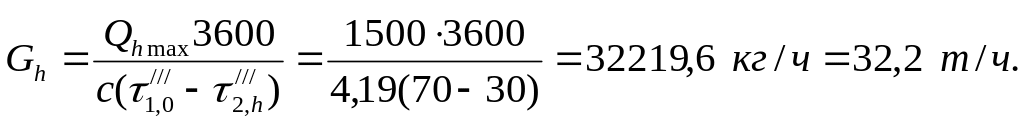

Расчётный расход сетевой воды на горячее водоснабжение при tни
(49)

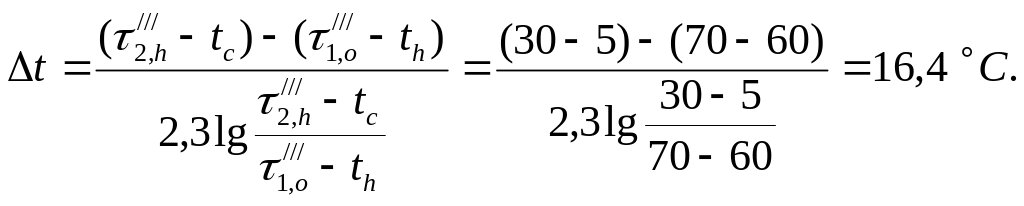

Расчётная средняя логарифмическая разность температур сетевой и нагреваемой водопроводной воды при tни
(50)
С понижением температуры наружного воздуха повышается температура сетевой воды τ1,о, поступающей в водоподогреватель горячего водоснабжения. Поскольку расход теплоты на горячее водоснабжение за отопительный период принимается постоянным, с увеличением τ1,о расход сетевой воды должен уменьшаться.
Определим температуру воды на выходе из водоподогревателя τ2,h при tнв и to. При tнв=-10 ºС τ//1,о=107,7 ºC (рис. 6). Температуру воды τ//2,h находим из уравнения

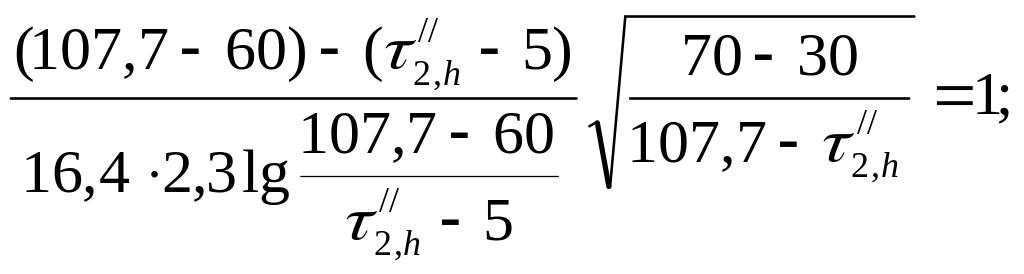

(51)
Решать это уравнение удобно при помощи программы MS Excel (функция «подбор параметра») или MathCAD. Допускается использовать менее точный графоаналитический способ.
Используя Excel получаем значение τ//2,h = 15,8 ºС.
Расход сетевой воды на горячее водоснабжение при tнв=-10 ºС
(52)
При tо=-25 ºС τ/1,о=150 ºC. Температуру воды на выходе из водоподогревателя находим из уравнения

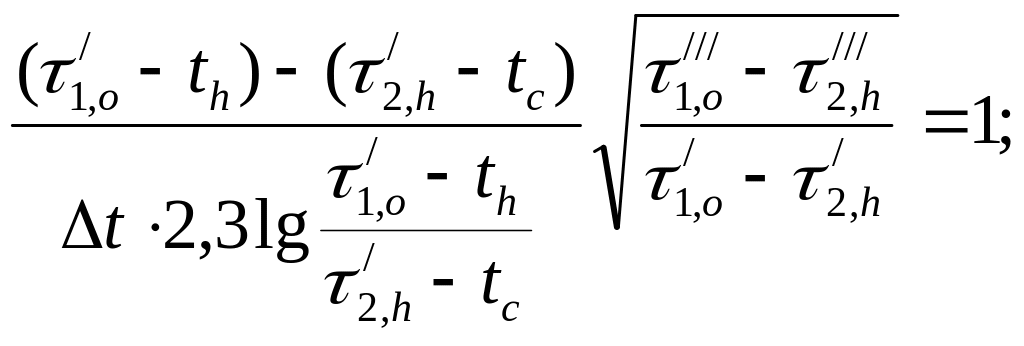

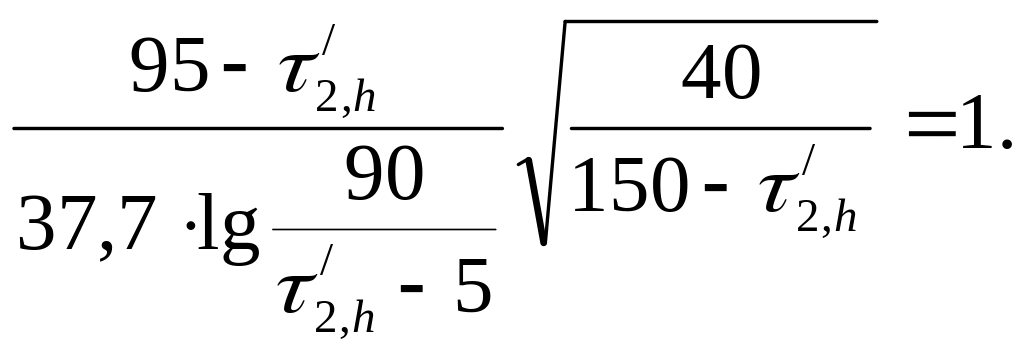

(53)
Используя функцию «подбор параметра» MS Excel получаем значение τ/2,h=10,7 ºС.
Расход сетевой воды на горячее водоснабжение при tно=-25 ºС

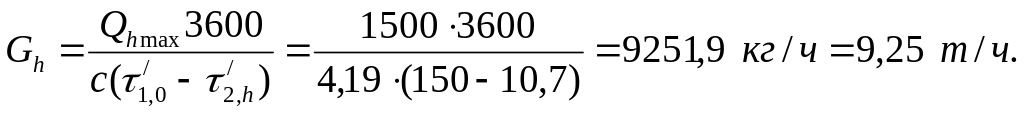

(54)
Строим графики Gh=f(tн) (рис. 8) и τ2,h= f(tн) (рис. 9).
-
tн, ºС
+8
+2,78
-10
-25
Gh, т/ч
32,2
32,2
14
9,3
τ2,h, ºС
30,0
30,0
15,8
10,7

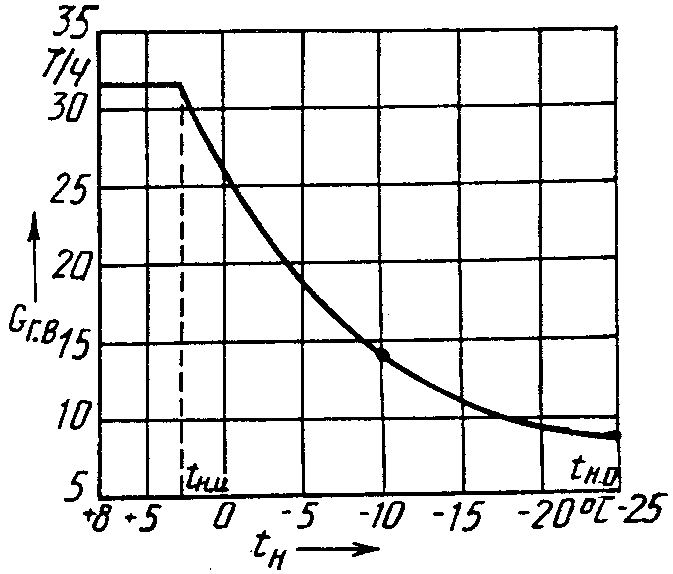

Рис. 8. График
сетевой воды на горячее водоснабжение
Рис. 9. График
температуры сетевой воды на выходе из
водоподогревателя
