6. Задача №6
Для закрытой системы теплоснабжения построить графики расхода сетевой воды на отопление и вентиляцию, а также график температуры воды на выходе из калориферов, если расчётные тепловые нагрузки на отопление равны Qрo, на вентиляцию Qрв. Расчётная температура наружного воздуха для проектирования отопления to, температур сетевой воды в подающей τ1,о и обратной τ2,о магистралях тепловой сети, температура внутри помещения ti должны быть взяты из задачи №2.
Исходные данные к задаче №6.
Величина |
Номер варианта |
|||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Qо max, МВт |
2,0 |
2,2 |
2,4 |
2,6 |
2,8 |
3,9 |
3,2 |
3,4 |
3,6 |
3,8 |
Qv max, МВт |
0,12 |
0,16 |
0,18 |
0,21 |
0,25 |
0,48 |
0,4 |
0,45 |
0,5 |
0,46 |
tнв, ºC |
-10 |
-10 |
-15 |
-15 |
-15 |
-10 |
-15 |
-10 |
-10 |
-15 |
Дано: Qрo=2 МВт, Qрв=0,2 МВт, to=-25 ºС, tнв=-10 ºС – температура наружного воздуха для проектирования вентиляции, ti=18 ºС
Пример решения

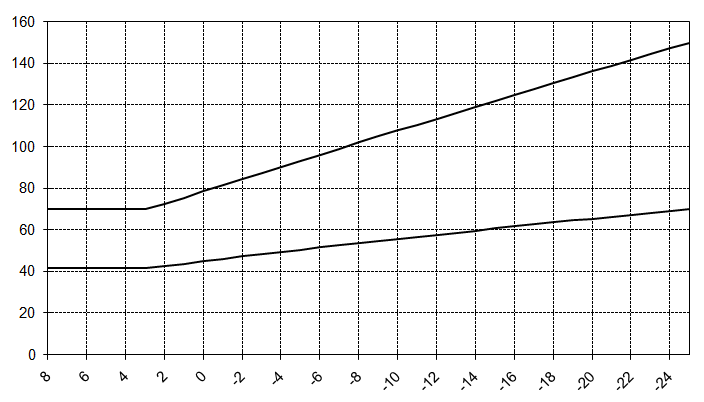

Строим отопительно-бытовой температурный график (рис. 6). По нему устанавливаем, что при to=-25 ºС τ/1,о=150 ºC, при tнв=t//н=-10 ºС τ//1,о=107,7 ºC, τ//2,о=55,6 ºC. Принимаем, что расчётная температура воды на выходе из калорифера при tнв равна τ2,о, т.е. τ//2,в= τ//2,о=55,6 ºС.
Т
емпературу
воды на выходе из калорифера τ2,в
при to=-25
ºС определяем из уравнения:
(37)
τ, ºС
tн,
ºС
tни=2,78
τ1,о
τ2,о
τ///2,в
τ//2,в
τ/2,в
Решать это уравнение удобно при помощи программы MS Excel (функция «подбор параметра») или MathCAD. Допускается использовать менее точный графоаналитический способ.
Используя Excel получаем значение τ2,в = 21,02 ºС.
Определим температуру воды на выходе из калориферов при tни. По рис. 6 находим, что tни= t///н=2,78 ºC, τ///1,о=70 ºC. Относительная вентиляционная нагрузка
(38)
тогда
τ///2,в=
τ///1,o-(τ//1,o-
τ//2,в)
=70-(107,7-55,6)·0,54=41,87
ºC. (39)
Значение τ2,в при tн=8 ºС найдём из уравнения:
(40)
Решаем это уравнение используя «подбор параметра» в MS Excel. τ2,в=24,32 ºC. По известным значениям τ2,в при tо, tнв, tни и tн=8 ºС строим график температуры воды на выходе из калориферов τ2,в=f(tн) (рис. 6).
-
tн, ºС
+8
+2,78
-10
-25
τ2,в, ºС
24,32
41,87
55,6
21,02
Зная температуру воды на выходе из калориферов, определяем расход сетевой воды на вентиляцию при различных температурах наружного воздуха:
при to=-25 ºC
(41)
при tнв=t//н=-10 ºC
(42)
при tни=t///н=2,78 ºC расход теплоты на вентиляцию
(43)
Т
огда
(44)
при tн=8 ºC
(45)
Т
огда
(46)
Строим график расхода сетевой воды на вентиляцию Gв=f(tн) (рис. 7).
-
tн, ºС
+8
+2,78
-10
-25
Gв, т/ч
1,3
3,3
3,3
1,3

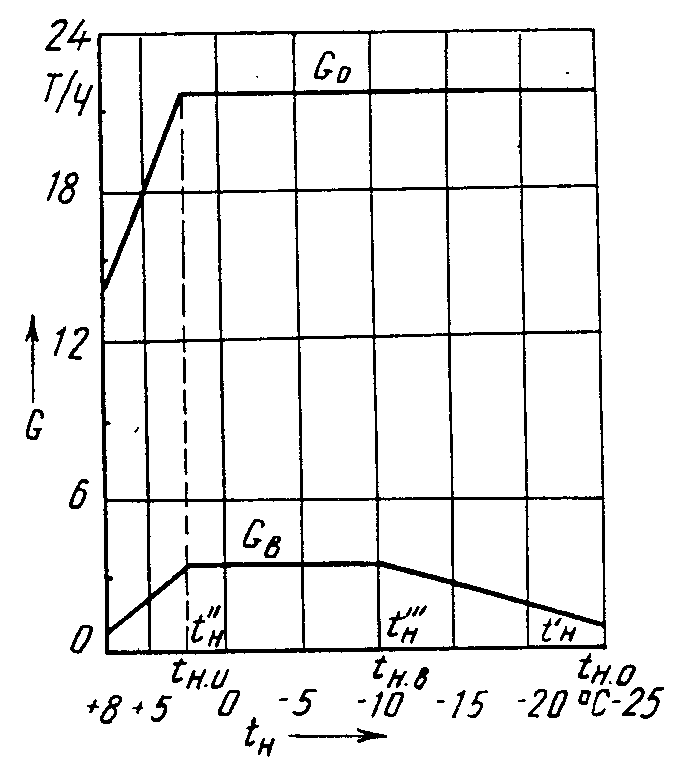

Рис. 7. График
расходов сетевой воды на отопление и
вентиляцию.
П
о
заданной температуре воды в подающей
и обратной магистралях тепловой сети
(рис. 6) определяем расчётный расход
сетевой воды на отопление:
(47)
Расход воды на отопление при tн=8 ºС
(48)
Строим график расхода сетевой воды на отопление (рис. 7).
