10. Задача №10

Построить графики расхода сетевой воды на отопление и горячее водоснабжение для абонентского ввода открытой системы теплоснабжения при регулировании отпуска теплоты по совместной нагрузке отопления и горячего водоснабжения. Расчётные расходы теплоты на абонентский ввод на отопление Q_o=200 кВт, горячее водоснабжение Q_hm=50 кВт, балансовый коэффициент К_б=1,1. Температура горячей воды в системе горячего водоснабжения t_h=60 ºC, холодной t_с=5 ºC. Температура воды в подающей τ₁ и обратной τ₂ магистралях (cкорректированный температурный график), а также относительные расходы воды и теплоты на отопление взять из задачи №5.

Пример решения

Расход сетевой воды на абонентский ввод G_аб поддерживается регулятором расхода РР постоянным, равным расчётному расходу сетевой воды на отопление G^p_o:

(65)

Нанесём на график линию расхода воды на абонентский ввод G_аб=G^p_o (рис. 13).

Расчётный расход на отопление G^p_o имеет место только при диапазоне температур наружного воздуха -14,39…-25 ºС, когда водоразбор на горячее водоснабжение осуществляется из обратного теплопровода, т.е. при τ₂≥60 ºC. При температурах наружного воздуха от +8 до -14,39 ºС в системе отопления расход воды меньше расчётного, т.е. G_o< G^p_o.

Относительные расходы воды на отопление при диапазоне температур наружного воздуха +8…-14,39 ºС приведены в табл. 6.

По выражению

(66)

находим расход сетевой воды на отопление при различных температурах наружного воздуха, данные заносим в табл. 9.

Таблица 9

Данные для построения графика расхода сетевой воды

на отопление и горячее водоснабжение

tн, ºС	+8	+5	0	-5	-10	-14,39	-20	-25	Примечание
τ1, ºС	62,75	70,74	83,83	96,66	109,29	120,26	134,14	146,40	Скорректированный график., рис. 5)
τ2, ºС	33,52	37,59	43,9	49,77	55,33	60,00	65,74	70,67	Скорректированный график., рис. 5)
th, ºС	60,00	60,00	60,00	60,00	60,00	60,00	65,74	70,67
Gаб=Gop	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,15	(65)
,МВт	0,23	0,30	0,42	0,53	0,65	0,75	0,88	1,00
, т/ч	0,64	0,73	0,84	0,91	0,97	1,00			Табл. 6, (29)
	1,00	0,68	0,40	0,22	0,09	0,00	0,00	0,00	(63)
Go, т/ч	1,37	1,57	1,80	1,96	2,07	2,15	2,15	2,15	(66)
Gh, т/ч	0,86	0,86	0,86	0,86	0,86	0,86	0,78	0,72	(67)
Ghп, т/ч	0,86	0,58	0,35	0,19	0,07	0,00	0,00	0,00	Ghп=· Gh
Ghоб, т/ч	0,00	0,28	0,51	0,67	0,78	0,86	0,78	0,72	Ghоб= Gh- Ghп

Расход сетевой воды на ГВС при диапазоне температур наружного воздуха +8…-14,39 ºС, τ₂60 ºС и балансовом расходе теплоты

Q^б_h=1,1·50=55 кВт

. (67)

При t_o=-25 ºC и τ₂=70,67 ºС

Полученные данные записываем в табл. 9.

Расход воды на горячее водоснабжение представляет сумму водоразборов из подающего и обратного теплопроводов.

G_h^об

G_h^п

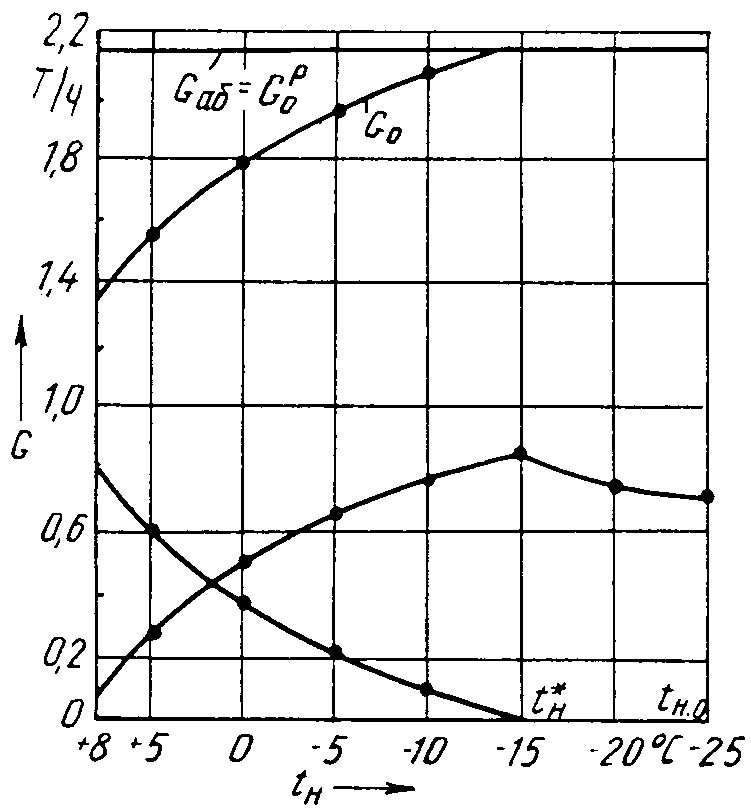

Рис. 13. График расхода сетевой воды на отопление и горячее водоснабжение
