Пример решения

Принимаем Q_hmax=2,2Q_hm, тогда максимальный часовой расход сетевой воды на горячее водоснабжение

(56)

Расчётный расход сетевой воды на отопление

(57)

Суммарный расчётный расход сетевой воды

G=G_o+ Q_{h max}=24,06+53,7=77,76 т/ч. (58)

При диапазоне температур наружного воздуха +8 ºС…t_ни, когда у потребителей осуществляется регулирование отпуска теплоты на отопление местными пропусками, расход сетевой воды на отопление в тепловых сетях уменьшается.

При t_н=+8 ºС расход теплоты на отопление

(59)

где t_ни=6 ºС (отопительный график – срезка на 60 ºС (t_h) для открытой сети).

Строим график расхода сетевой воды на отопление в зависимости от температуры наружного воздуха (рис. 11).

Расход сетевой воды на горячее водоснабжение представляет сумму водоразборов из подающего и обратного теплопроводов:

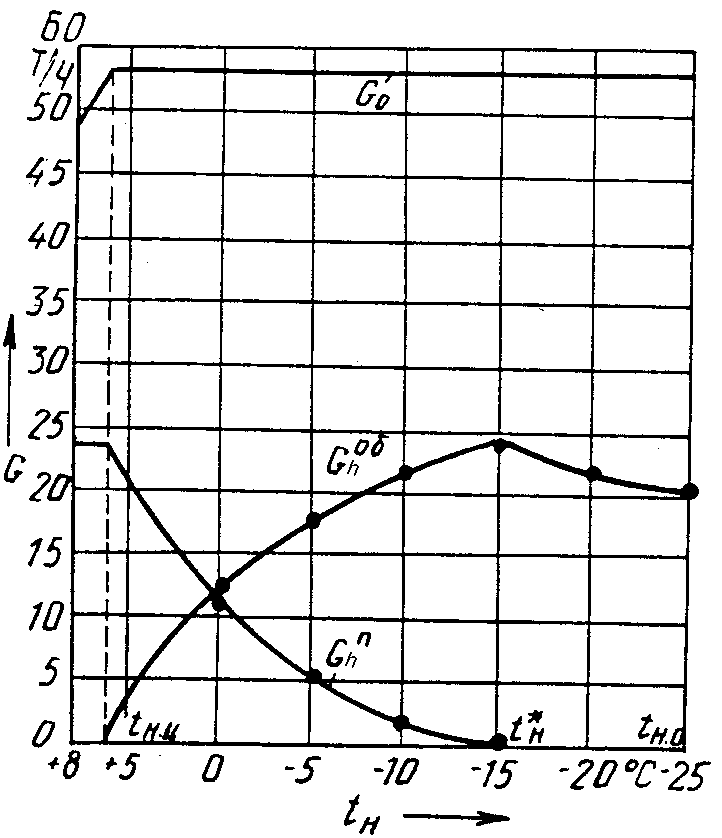

Рис. 11. График расхода сетевой воды на отопление и горячее водоснабжение

G_{h max}=G_h^п+G_h^об. (60)

Водоразбор из подающего и обратного теплопроводов определяем по выражениям:

G_h^п=·G_{h max}, (61)

G_h^об=(1-)G_{h max}, (62)

где  - доля водоразбора из подающего теплопровода,

(63)

Значения τ_1,о и τ_2,о берём по отопительно-бытовому температурному графику (рис. 12).

τ, ºС

t_н, ºС

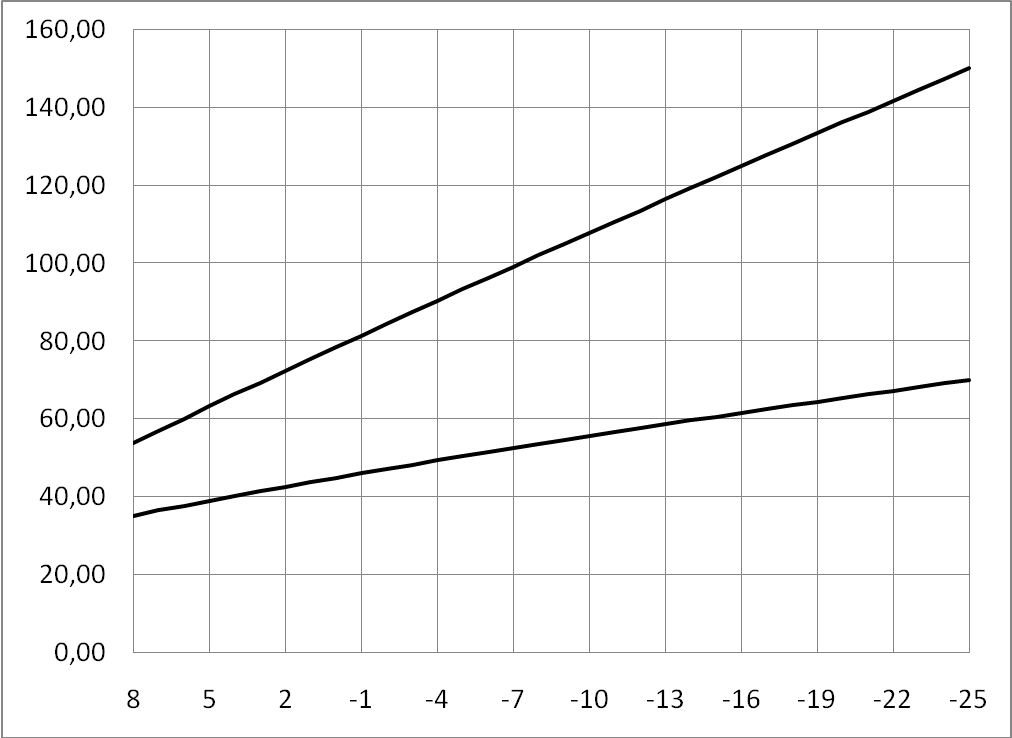

Рис. 12. Отопительно-бытовой температурный график

При диапазоне температур наружного воздуха +8…+6 ºС водоразбор на горячее водоснабжение осуществляется только из подающего теплопровода (=1 и G_h^п=G_h^max), при +6…-15 ºС – как из подающего, так и обратного теплопровода (0<<1).

При τ_2,о≥60 ºС (интервал температур наружного воздуха -15…-25 ºС) водоразбор на горячее водоснабжение осуществляется только из обратного теплопровода. В связи с увеличением τ_2,о до 70 ºС расход воды на горячее водоснабжение уменьшается и при t_o=-25 ºC составляет

(64)

Значения G_h^п и G_h^об при различных температурах наружного воздуха записываем в табл. 8.

Таблица 8

Расход сетевой воды на отопление и горячее водоснабжение

Расход воды, т/ч	Температура наружного воздуха, ºС
	+8	+6	0	-5	-10	-15	-20	-25
Go	44,75	53,7	53,7	53,7	53,7	53,7	53,7	53,7
Ghmax	24,06	24,06	24,06	24,06	24,06	24,06	21,9	20,35
Ghп	24,06	24,06	10,84	5,4	2,03	-	-	-
Ghоб	-	-	13,22	18,66	22,03	24,06	21,9	20,35
G	68,81	77,76	77,76	77,76	77,76	77,76	75,6	74,05

Строим графики водоразборов из подающего и обратного теплопроводов на горячее водоснабжение (рис. 11).
