1. 2. Предельное содержание арматуры в сечении
Наибольшее содержание арматуры в сечении независимо от ее класса и класса бетона по прочности на сжатие не должно превышать 5 % в колоннах и 4 % в остальных видах железобетонных конструкций.
Минимальная площадь сечения арматуры (в процентах от площади сечения бетона, равной произведению ширины b сечения элемента на уровне центра тяжести арматуры S1 на рабочую высоту сечения d) принимается согласно СНБ 5.03.01 в зависимости от условий работы арматуры, но в любом случае не менее 0,1%.
Минимальное содержание арматуры S1 и S2 во внецентренно сжатых элементах, прочность которых при расчетном эксцентриситете продольной силы используется менее чем на 50%, следует принимать равным 0,0001bd независимо от гибкости элемента.
Минимальная площадь сечения поперечной арматуры (в процентах от площади сечения бетона, равной произведению ширины b сечения элемента (для элементов таврового и двутаврового сечений — ширины стенки bw) на шаг s стержней поперечной арматуры) следует принимать согласно СНБ 5.03.01 в зависимости от класса бетона и арматуры, но в любом случае не менее 0,04%.
1.3. Минимальные размеры поперечного сечения
Минимальные размеры сечений следует назначать с учетом действующих усилий, требований технологического характера (защитный слой бетона, расположение арматуры, способ изготовления и т. д.), обеспечивающих надежность и долговечность конструкции, и с учетом экономических факторов.
Толщину железобетонных плит следует принимать не менее значений, указанных в таблице 18.1.
Размеры сечений внецентренно сжатых элементов следует принимать такими, чтобы их гибкость l0/i в любом направлении не превышала 200, а для колонн, являющихся элементами зданий, не превышала 120.
Таблица 1.1
Минимально допустимая толщина железобетонных плит
Условия эксплуатации |
Толщина плиты, мм |
|
монолитной |
сборной |
|
1 Покрытие 2. Перекрытия многоэтажных жилых и общественных зданий 3. Перекрытия многоэтажных производственных зданий 4. Плиты, работающие на сосредоточенную подвижную нагрузку 5 Для плит с сосредоточенным опиранием |
50 60 70 120 150 |
40 50 60 100 120 |
1.4. Расстояния между стержнями продольной арматуры

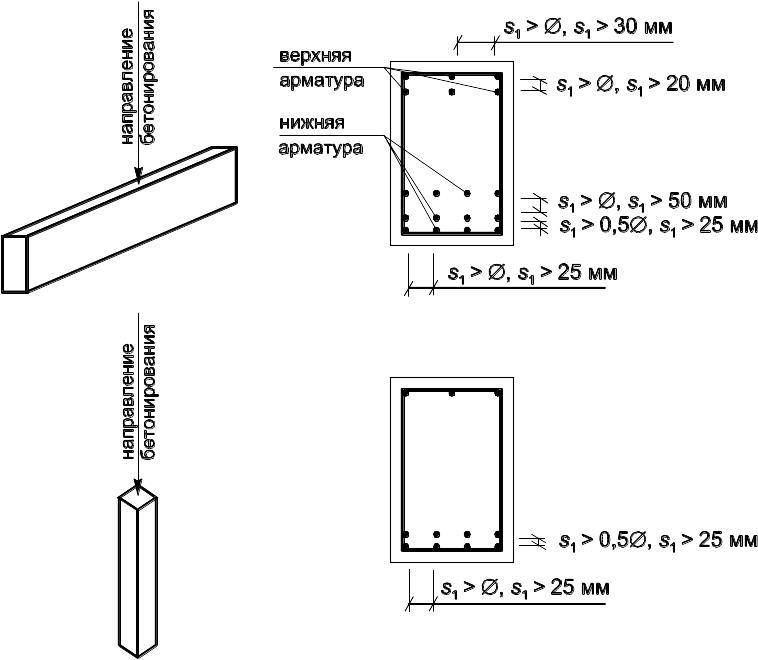

Расстояние в свету между стержнями продольной арматуры должно обеспечивать совместную работу бетона и арматуры, качественную укладку и уплотнение бетонной смеси и не должно быть менее значений, показанных на рисунке 18.1.
Рис. 1.1. Минимально допустимые расстояния между продольными стержнями арматуры
Наибольшие расстояния между осями стержней продольной арматуры, определяемые эффективностью работы бетонного сечения, усиленного арматурой, должны быть:
— в изгибаемых элементах — не более 400 мм, при этом площадь сечения конструктивно установленной арматуры должна быть не менее 0,15 % площади бетона bh (где h — расстояние между стержнями, b — половина ширины ребра элемента, но не более 200 мм);
— в линейных внецентренно сжатых элементах — не более 500 мм в плоскости изгиба и не более 400 мм в плоскости, перпендикулярной к плоскости изгиба.
Количество стержней, доводимых до опоры, и максимально допустимые расстояния между ними должны быть:
в балках шириной менее 150 мм до опоры доводить не менее одного стержня;
в балках шириной более 150 мм до опоры доводить не менее двух стержней площадью сечения не менее 50 % расчетного сечения арматуры;
в плитах до опоры следует доводить стержни площадью сечения не менее 30 % сечения арматуры, подобранной из расчета на 1 м ширины сечения в зоне действия наибольшего изгибающего момента, выдерживая расстояние между стержнями не более 400 мм;
в неразрезных плитах, армированных рулонными сетками, все продольные стержни у промежуточных опор допускается переводить в верхнюю зону;
в неразрезных плитах расстояния между осями рабочих стержней в середине пролета и над опорами должны быть не более 200 мм — при толщине плиты до 150 мм и не более 1,5h — при толщине плиты более 150 мм.
