16. Энергетический расчет ссс.
Линия связи состоит из участка ЗС – ИСЗ, протяженностью d1 и участка ИСЗ – ЗС, протяженностью d2. Введем понятие эквивалентной изотропно-излучаемой мощности ЭИИМ – произведение подводимой к антенне мощности Рт на коэффициент усиления антенны относительно изотропного излучателя Gт. Рт – мощность с учетом потерь в фидерном тракте передающего устройства, т.е. его КПД. Расчет ведут в дБ. Экс=Ртх.зс+G1.зс-L1.зс , где L1.зс – потери в фидере передающего устройства ЗС. Аналогично, Экс=Ртх.кс+G1.кс-L1.кс. Уровень мощности сигнала на входе приемника КС в дБ: Рвх.rx.кс=Эзс+G2.кс-(Lсв1+L2.кс+Lд1). Уровень мощности сигнала на входе приемника ЗС 2: Рвх.rx.зс=Экс+G2.зс-(Lсв2+L2.зс+Lд2). Если ЗС подвижная станция, то в величину дополнительных потерь необходимо добавить дифракционные потери из-за влияния местных условий (затенение, экранирование), ослабление поля, связанное с многолучевым распространением радиоволн, которое приводит к быстрым интерференционным замираниям сигналов для приемных ЗС с широкой ДН антенн при малых углах места. Эффективная суммарная шумовая температура на входе приемника определяется из формулы Т=Тант*10-0,1Lант+Тф(1-10-0,1L2)+Тrx. При расчетах для ЗС принимают Тант=Тант зс; L2=L2.зс; Тrx=70-100К в зависимости от типа МШУ. При расчетах для КС: Тант=Тант кс; L2=L2.кс; Тrx=1500К, поскольку МШУ, как правило, не устанавливают. Антенна КС направлена на теплую Землю, поэтому первое слагаемое определяет достаточно большие шумы КС, что не позволяет реализовать эффект от использования МШУ. Мощность тепловых шумов приемной установки, пересчитанных ко входу приемника, для участков вверх и вниз составляет Ркс=k*Ткс*П, П – эффективная шумовая полоса соответствующего приемника. Логарифмируя, получим Ркс=-199+10lgТкс+10lgП, а на входе приемника ЗС Рзс=-199+10lgТзс+10lgП. Отношение сигнал/шум на входе приемника КС: q1=Рвх кс-Ркс, приемника ЗС: q2=Рвх зс-Рзс.

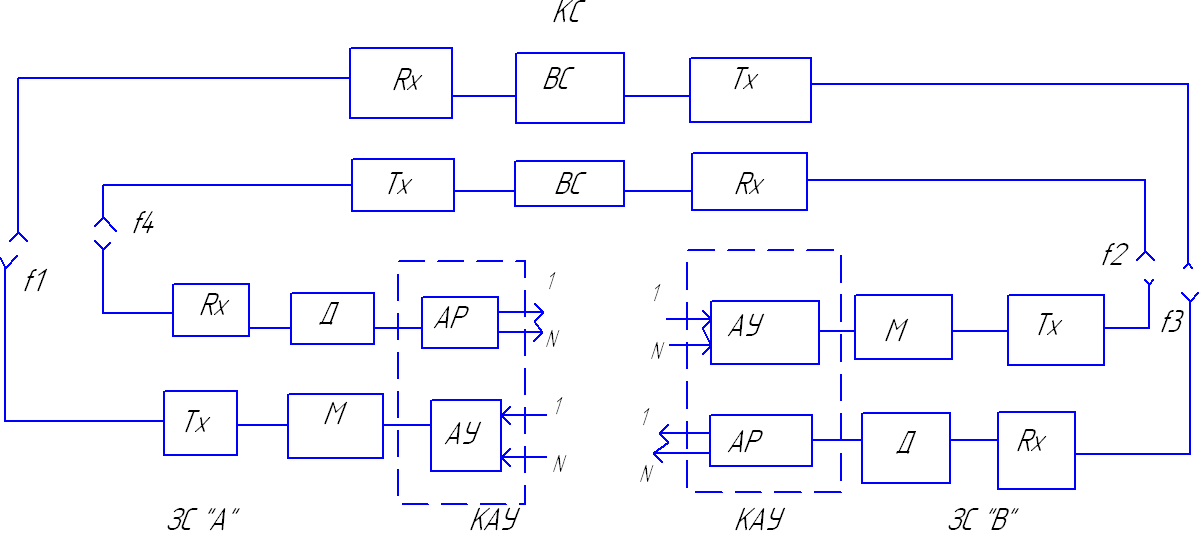

17. Структурная схема радиосвязи через ка.
Передаваемые абонентами 1..N сообщения подводятся к аппаратуре уплотнения каналов. КАУ обеспечивает передачу по одной линии связи N сообщений. От аппаратуры уплотнения колебания подводятся к модулятору передающего устройства Тх. Затем модулированные колебания несущей частоты излучаются передающей антенной в сторону ИСЗ. На борту ИСЗ колебания несущей от приемной антенны подводятся ко входу приемника Rх. На борту спутника имеется вспомогательная ступень ВС, преобразующая сигнал (перенос на другую частоту или запоминание сигнала в случае ретрансляции с задержкой). Преобразованный сигнал поступает на бортовой передатчик и затем в передающую антенну. Колебания принимаются наземным приемником, затем идут в демодулятор, потом к аппаратуре разделения каналов. Из АР уже к N абонентам. Передача и прием на ЗС идет аналогично, но на частотах, отличающихся по значению друг от друга. АУ и АР каждой станции входит в общий комплекс аппаратуры уплотнения.
18. Принципы построения ссс с многостанционным доступом.
Многостанционный доступ – это такое использование стволов ретранслятора, когда сигналы различных ЗС передаются через один ствол. МД позволяет существенно повысить эффективность ретранслятора и организовывать одновременно и магистральную многоканальную сеть связи с центральной станцией и сети связи «каждый с каждым». Основные требования к системам МД: эффективное использование мощности ретранслятора и максимальной полосы частот; низкий допустимый уровень переходных помех; гибкость системы. Чтобы МД соответствовал, нужно использовать ансамбль ортогональных сигналов или сигналов близких к ортогональным. Известны три способа: разделение сигналов по частоте, времени и форме (МДЧР, МДВР, МДКР). Применяются и разновидности и комбинации этих способов. Каналы связи между ИСЗ и ЗС разделяются на постоянные (закрепленные) и непостоянные (незакрепленные). Постоянные позволяют организовывать немедленную связь в любое время. Непостоянные требуют выполнения определенной процедуры. В системах с закрепленными каналами из-за того, что часть каналов в некоторые интервалы времени может не использоваться, общее число каналов должно быть больше, чем в системах с незакрепленными каналами. Компромиссным решением могут быть каналы, предоставляемые корреспондентам по расписанию. При закрепленных и при незакрепленных могут быть созданы многоадресные, одноадресные и смешанные групповые сообщения и стволы. При многоадресном построении групповых сообщений каждая ЗС излучает один ствол, в котором групповое сообщение предназначается для приема всеми ЗС. Стволы, излученные всеми ЗС, пройдя через бортовой ретранслятор, принимаются на каждой ЗС. После демодуляции из каждого ствола выделяются те части групповых сообщений, которые предназначаются для данной станции. Эта селекция осуществляется либо по адресу при незакрепленных каналах, либо по предварительной договоренности о месте размещения каналов данной станции в групповом сообщении при закрепленных каналах. В этом случае простое передающее устройство, но сложное приемное. При одноадресном построении для каждой ЗС формируется свое групповое сообщении и свой ВЧ ствол, в котором каждая передающая станция занимает соответствующее число каналов. Тогда передающая аппаратура сложнее приемной. При смешанном построении стволов на каждой ЗС осуществляется многоадресное формирование стволов, а на ретрансляторе производится переход от многоадресного к одноадресному построению стволов. Упрощается и приемное и передающее оборудование, но усложнятся аппаратура ретранслятора.
