1.Особенности радиорелейных и спутниковых радиорелейных систем.

Преимущества РРЛ:- быстрота и экономичность развертывания ЛС по сравнению проводными и ОВС; - экономически выгодна, а иногда и единственно возможна на территории, имеющей сложный рельеф и там где прокладка кабеля нецелесообразна (плотная городская застройка); - возможность быстрого аварийного восстановления в случае природных катастроф; - высокое качество связи, её надежность.

Преимущества ССС: - обеспечение области обслуживания значительных размеров, вплоть до полной земной поверхности; - возможность расширения интерфейса между пользователями и сетью благодаря обслуживанию отдаленных, малонаселенных и труднодоступных территорий, в этом случае ССС играют дополняющую роль к наземным сетям связи; - простота обеспечения широковещательных и многоадресных режимов передачи; - гибкая поддержка информационных услуг и приложений, независимость технологии передачи коммутации от технологии предоставления услуг; - возможность совместной передачи пакетного и непрерывного трафика; - возможность одновременной поддержки интерактивных служб; - предоставление связи между подвижными пользователями; - высокая пропускная способность; - простота обеспечения полносвязности; - эффективное использование сетевых ресурсов благодаря перераспределению пропускной способности между каналами в соответствии с текущими характеристиками сетевого трафика; - предоставление услуг глобального местоопределения; - гибкость в плане изменения области обслуживания путем изменения обиты или пространственной ориентации луча; - простота пространственного расширения сети путем установки в области обслуживания доп. ЗС в нужном месте; - малые сроки развертывания ССС, наладки оборудования; - совместимость с современными технологиями передачи.

1.Особенности радиорелейных систем прямой видимости.

Радиорелейные системы прямой видимости представляют последовательность приемно-передающих станций, отстоящих друг относительно друга на расстоянии прямой видимости . Радиорелейные системы прямой видимости используют принцип ретрансляции сигналов, когда каждая станция, входящая в систему связи, принимает сигналы от предыдущей станции, усиливает их, преобразует частоту, чтобы исключить помехи от собственного передатчика и излучает в направлении последующей. Современные РРЛ, образуют последовательную цепочку, которая позволяет осуществить высококачественную передачу различных сообщений на расстояния в несколько тысяч километров (Рис.1.1.1)., т.е. на расстояние существенно большее прямой видимости между станциями .

Рис.1.1.1 Радиорелейная система прямой видимости.

ОРС – оконечная радиостанция; ПРС – промежуточная радиостанция; УРС – узловая радиостанция.

Оконечные радиостанции (ОРС) радиорелейной связи располагаются на концах магистральной линии связи. Иногда ОРС, где производят введение и выделение передаваемых по радиорелейной линии сообщений, размещают на концах линий, ответвляемых от магистральной. Узловые радиостанции (УРС) устанавливают на тех пунктах трассы, где требуется проводить введение и выделение информации. Промежуточные ретрансляционные станции (ПРС) размещаются на расстоянии прямой видимости друг от друга.

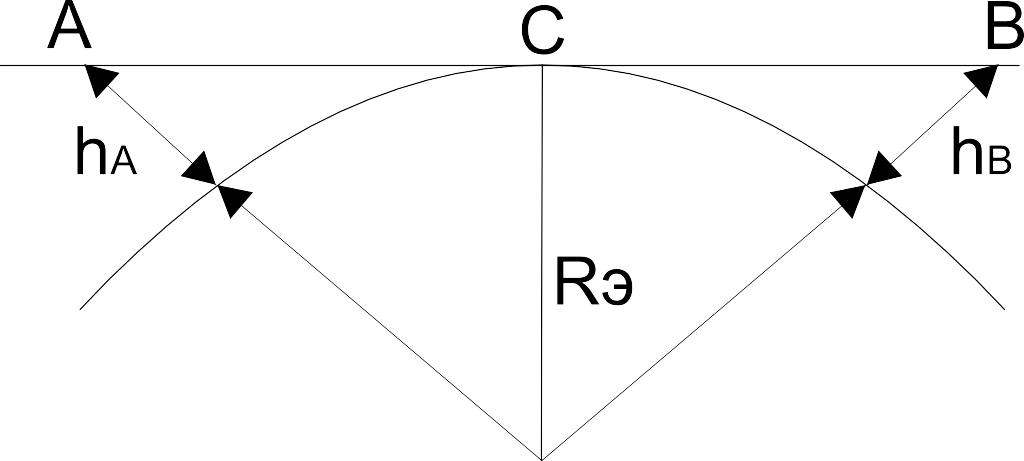

Расстояние прямой видимости для гладкой поверхности Земли – это расстояние между точками А и В, при котором соединяющая их линия АВ касается земной поверхности с эквивалентным радиусом (Рис.1.1.2).

Рис.1.1.2 Определение расстояния прямой видимости .

Из рис.1.1.2 следует, что высоты подвеса антенн и << , поэтому расстояние прямой видимости по длине большого круга можно приближенно считать равным АВ, где АВ=АС+СВ.

Тогда для расстояний АС и СВ можно записать

;

.

Учитывая, что высота подвеса антенн и << , можно приближенно извлечь корни, тогда получим

.

Подставляя и выражая и в метрах, получим формулу, удобную для расчета

.

При высотах подвеса антенн величина прямой видимости составляет соответственно .

При реальном проектировании выбор расстояния прямой видимости и высот подвеса антенн должны быть уточнены в зависимости от рельефа местности, параметров земной поверхности и особенностей распространения радиоволн, т.е. с учетом рефракции радиоволн в тропосфере, влияющей на величину эквивалентного радиуса земли .

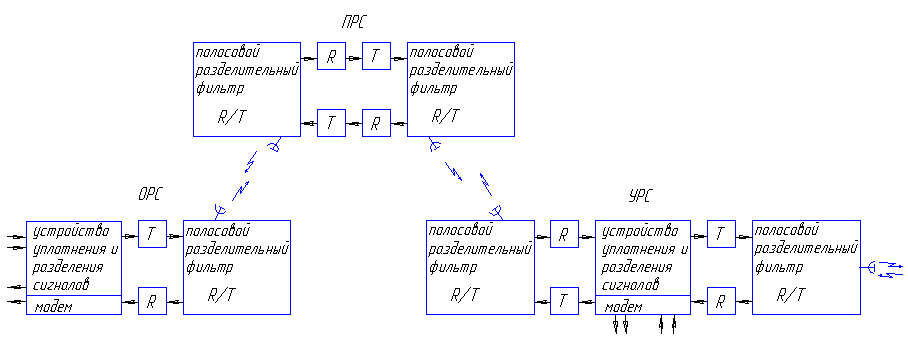

Структурная схема радиорелейных станций, образующих один радиоствол приведена на рис. 1.1.3.

Рис. 1.1.3. Структурная схема радиоствола РРЛ.

Т – передающее устройство; R – приемное устройство,

R/T – разделительное устройство прием/передача

Для обеспечения дуплексной связи на каждой ОРС устанавливается приёмник и передатчик, а на ПРС и УРС два приемника и два передатчика. В радиостанциях, где необходимо выделение и ввод информации необходимо дополнительно установить модемы и устройства уплотнения/разделения каналов.

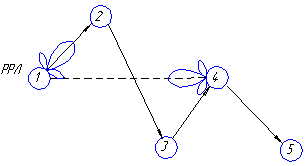

В горизонтальной плоскости, для снижения уровня взаимных помех, целесообразно станции РРЛ располагать зигзагообразно (Рис.1.1.4), что позволяет исключить взаимное влияние на расстоянии 3÷5 пролётов, за счёт использования направленных свойств антенн.

Рис.1.1.4. Зигзагообразное расположение станций РРЛ.

Работа РРЛ прямой видимости происходит в полосе частот диапазонов дециметровых, сантиметровых и миллиметровых радиоволн, выделенных для обеспечения возможности передачи большого объёма информации, что обеспечивает высокую пропускную способность радиорелейных систем при достаточно высокой помехоустойчивости и надежности. Для передачи сигналов от одной РРЛ станции к другой используют остронаправленные антенны, с коэффициентом усиления . Вследствие высокой направленности антенн, имеющих большие КУ, мощности передающих устройств РРЛ прямой видимости составляют от десятых долей до нескольких Вт. Узкие диаграммы направленности (ДН) радиорелейных станций способствуют уменьшению уровня взаимных помех между станциями.

Для увеличения пропускной способности РРЛ на каждой станции обычно устанавливают несколько комплектов приемопередающей аппаратуры, подключаемой через разделительные фильтры к общей антенне для создания нескольких радиостволов.

Применение многоствольных РРЛ позволяет сократить экономические затраты, связанные со строительством зданий, антенных опор, антенн и другого оборудования, при увеличении пропускной способности и введении автоматического резервирования в системах РРЛ связи.
