Розрахунки

Результати вимірювання:

при активному (R) навантаженні		при активно-індуктивному (RL) навантаженні		при активно-ємнісному (RС) навантаженні
Ud	Id	Ud	Id	Ud	Id
77	0,56	76	0,56	77	0,58
75	0,66	73	0,64	75	0,66
73	0,76	70	0,76	73	0,74
70	0,88	68	0,84	70	0,86
65	1,06	65	0,94	68	0,96
64	1,12	63	1	65	1,08
62	1,2	60	1,13	63	1,16
61	1,22	59	1,18	61	1,22

Розрахунок внутрішнього опіру випрямляча для всіх видів навантаження:

R: Ом

RL: Ом

RС: Ом

Коефіцієнт пульсацій випрямленої напруги в номінальному режимі (I_dном = 0,6 А)

R:

RL:

RС:

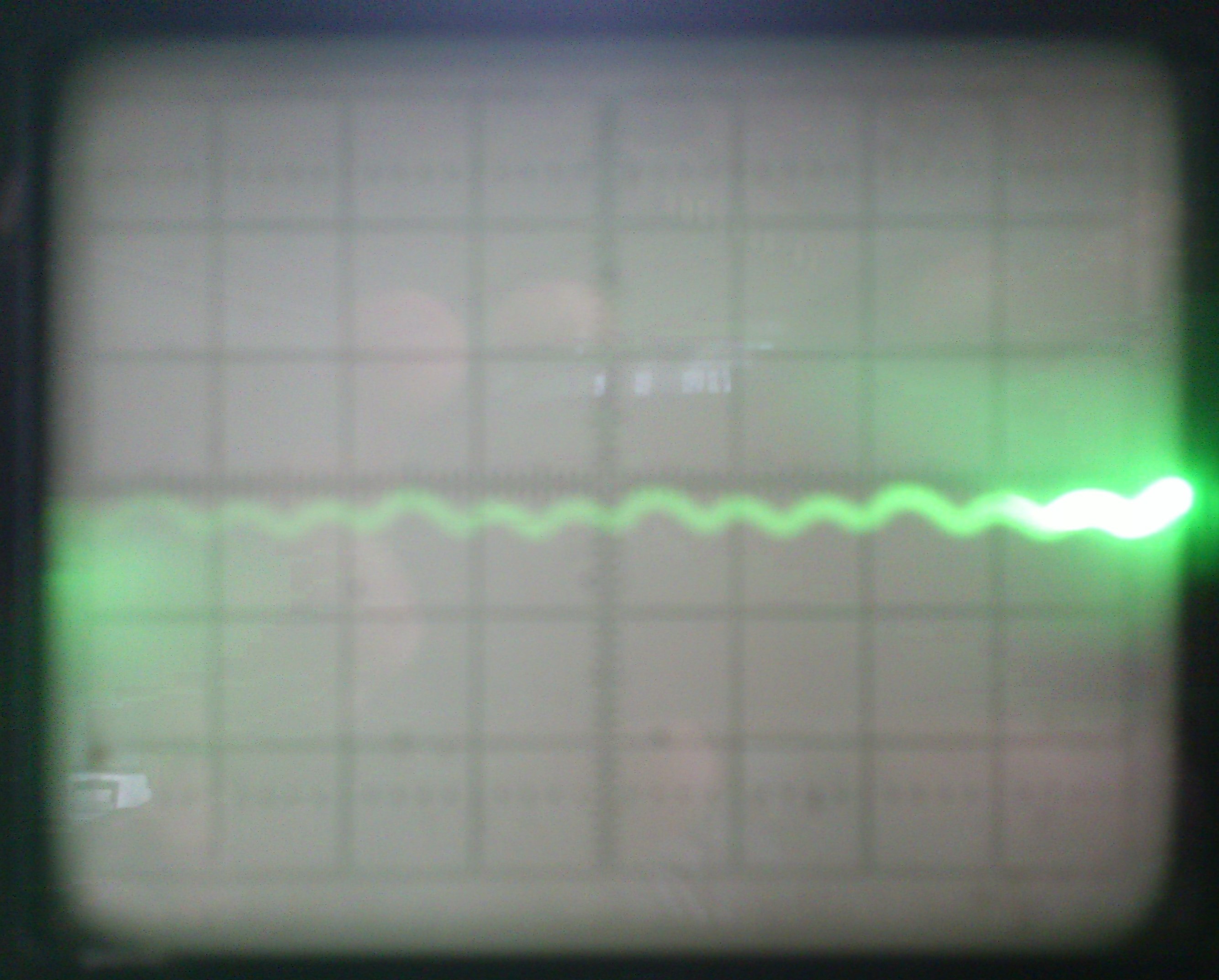

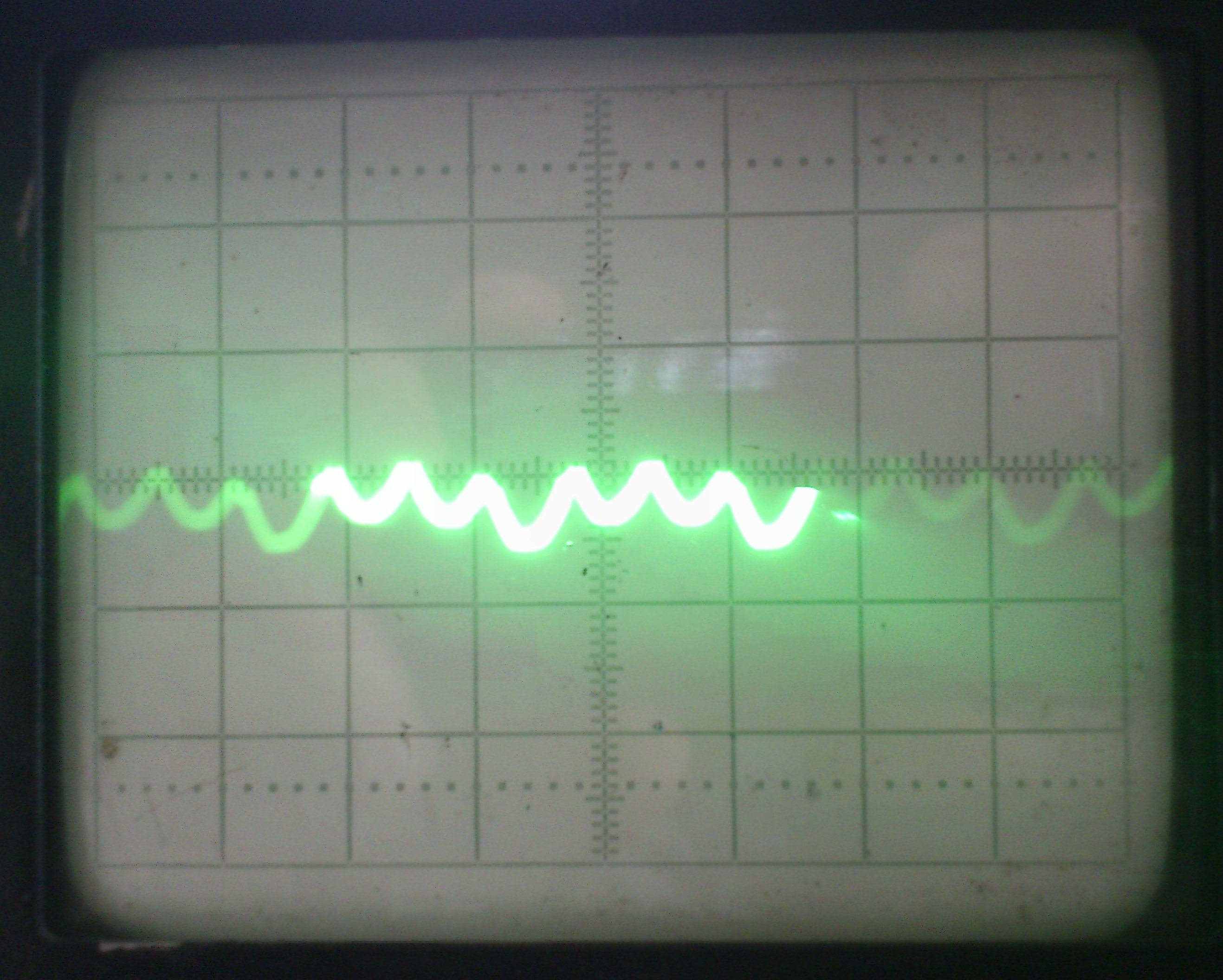

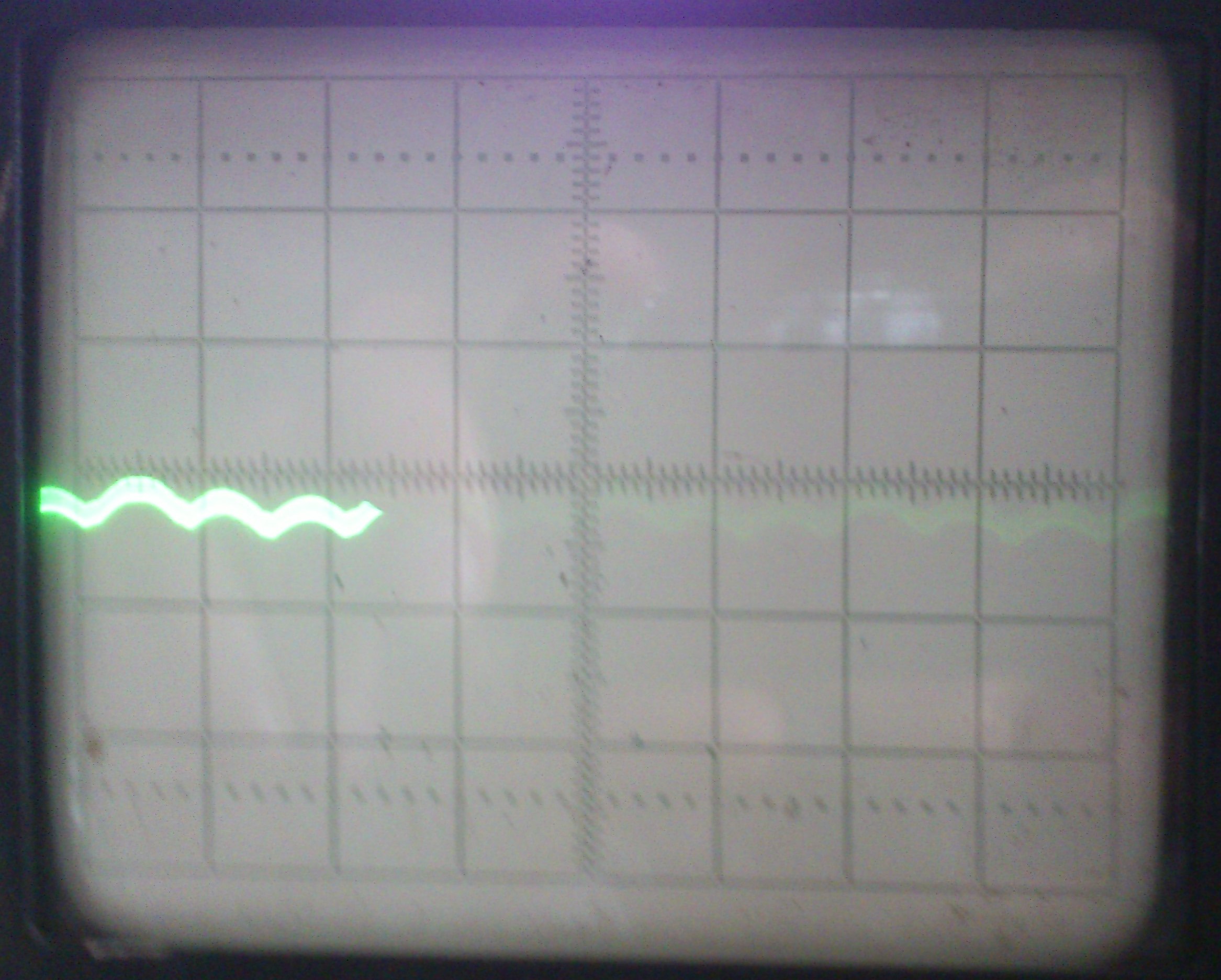

Форми напруг

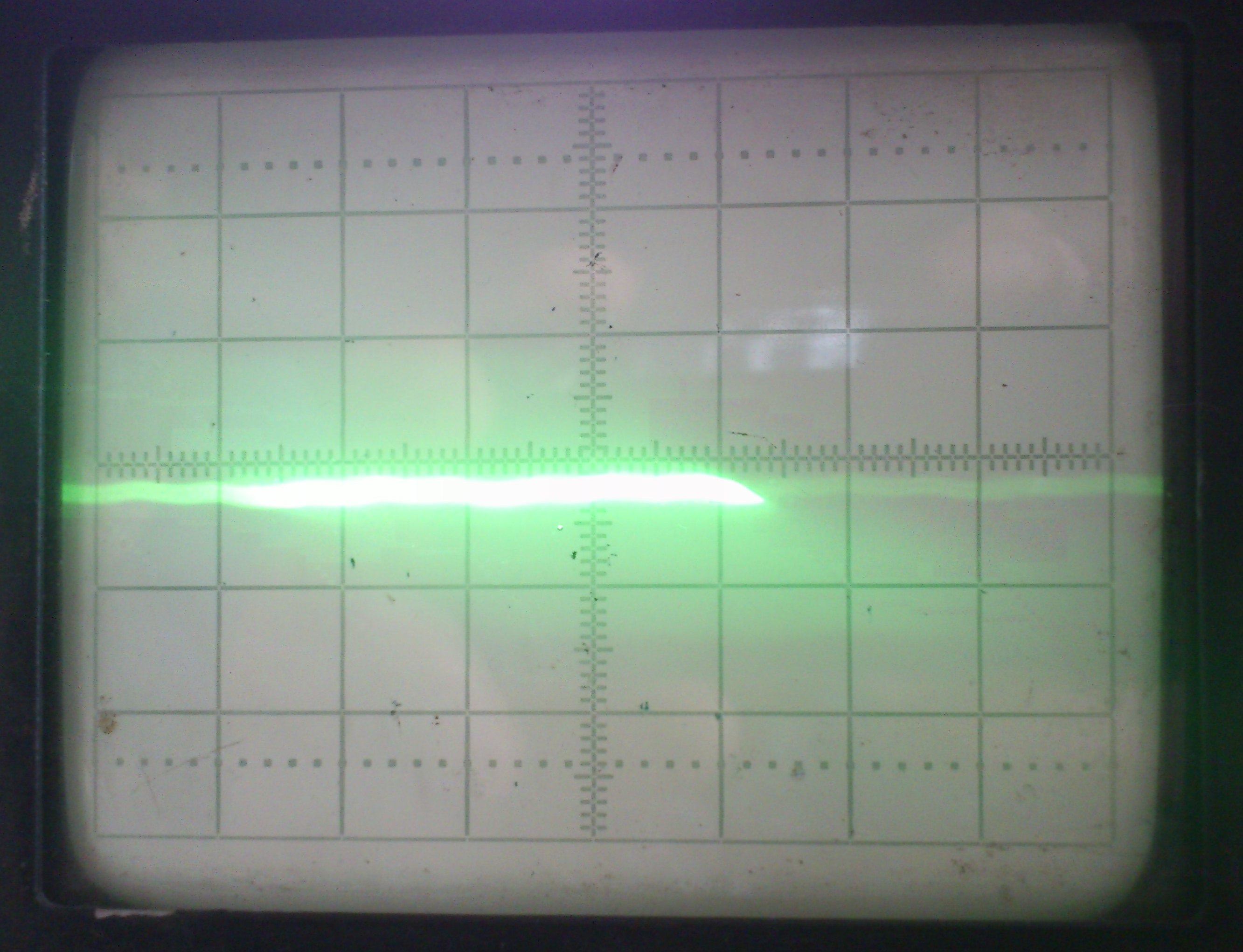

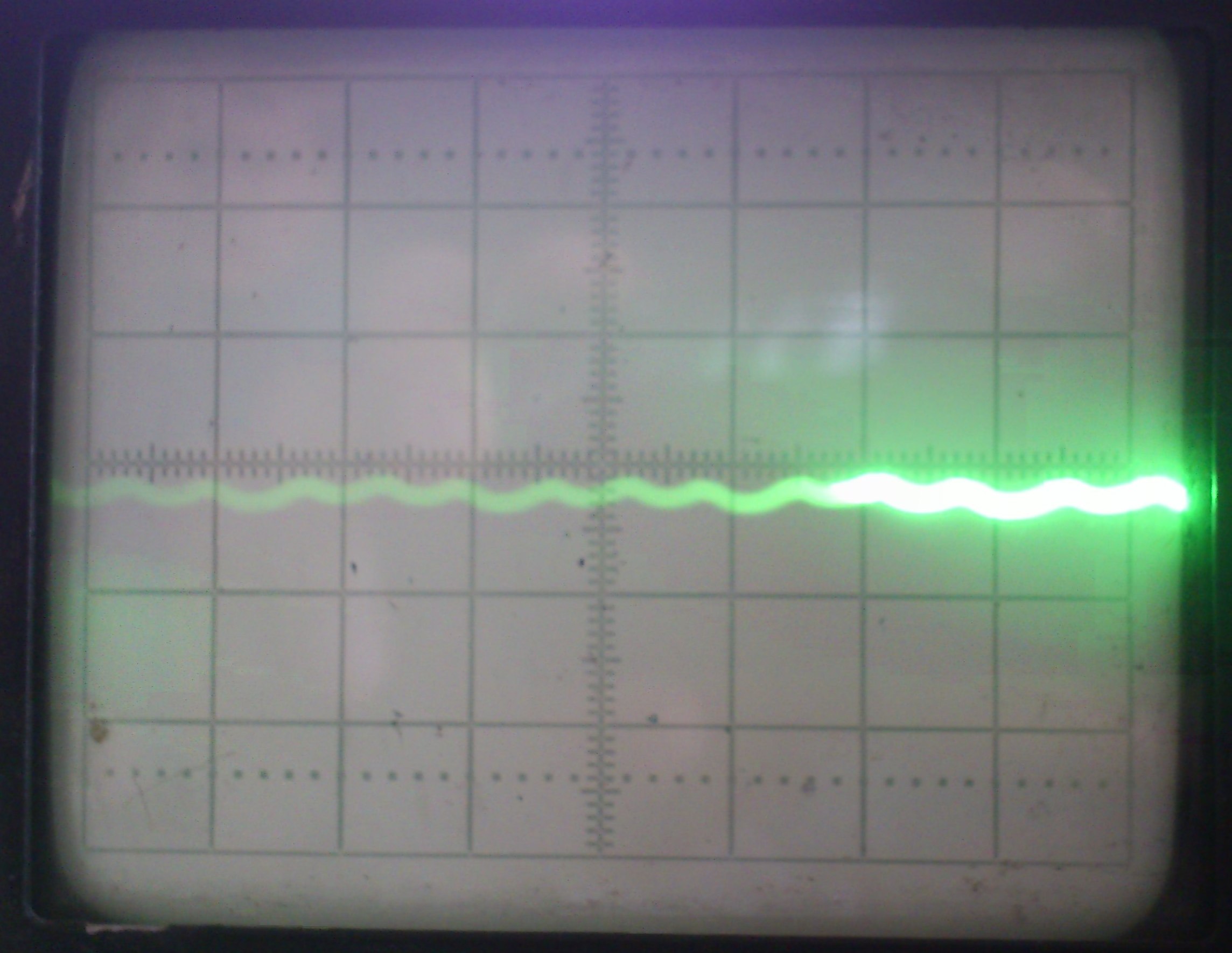

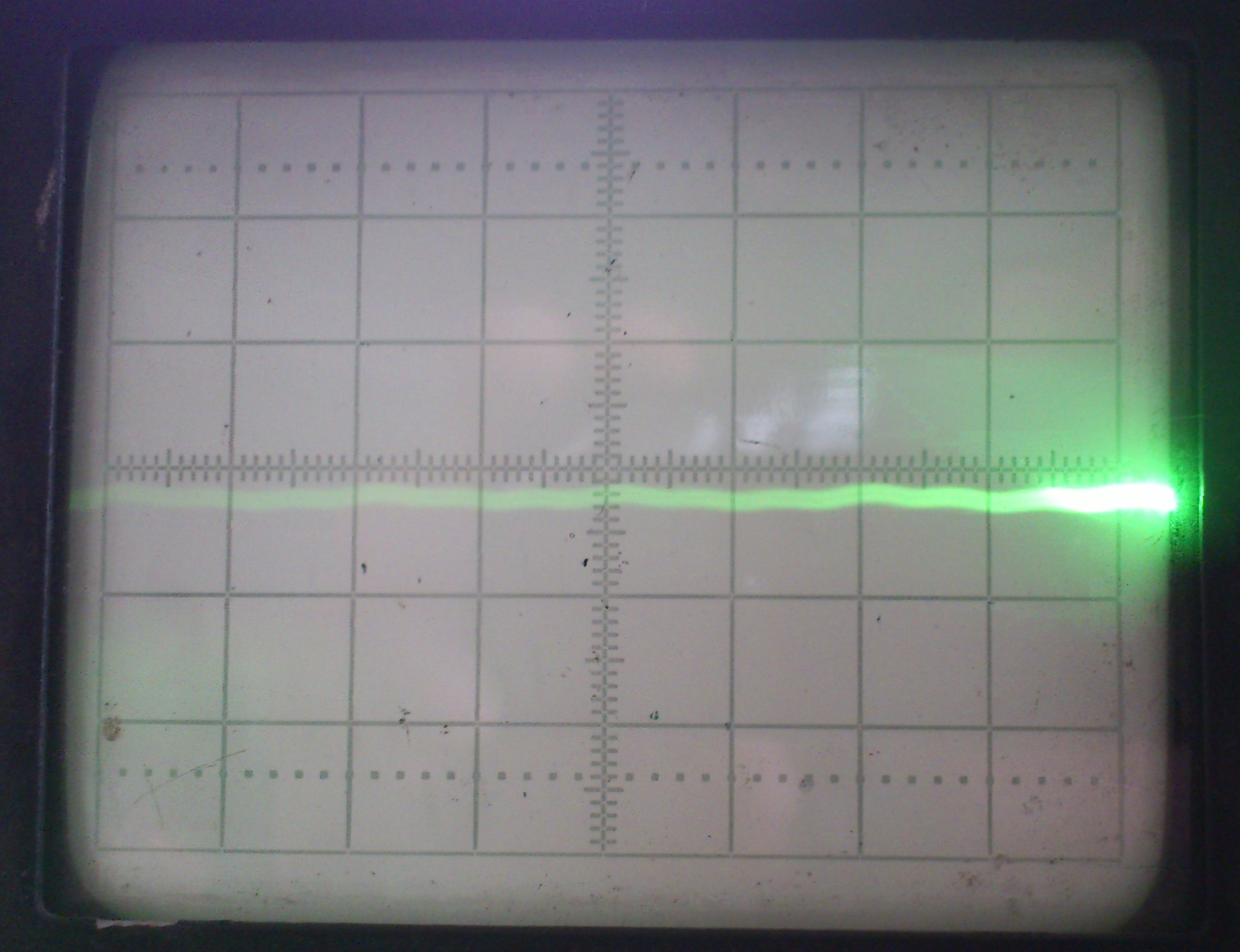

(U) X6-X9	R
	RL
	RC

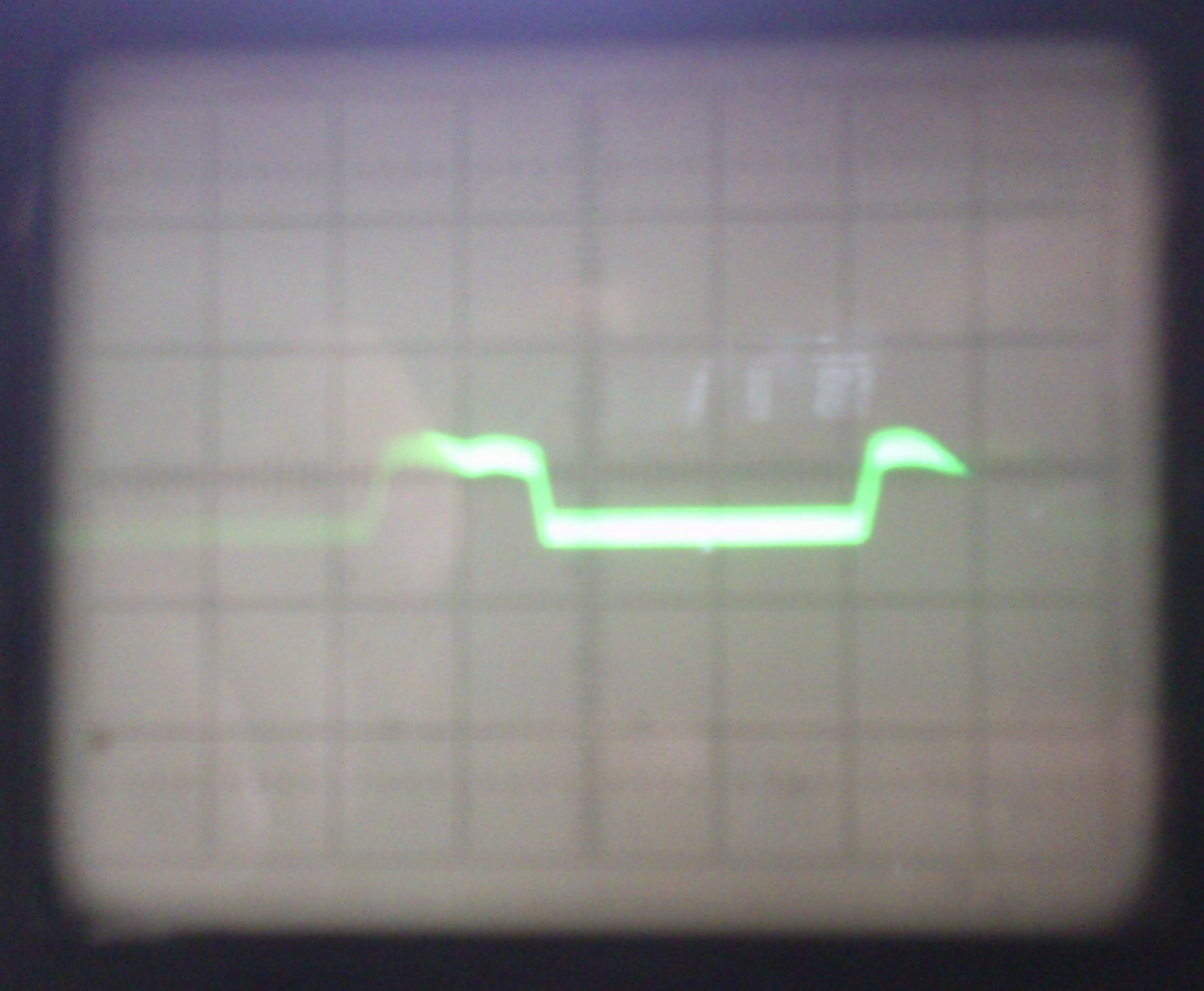

X1-X2	R
	RL
	RC

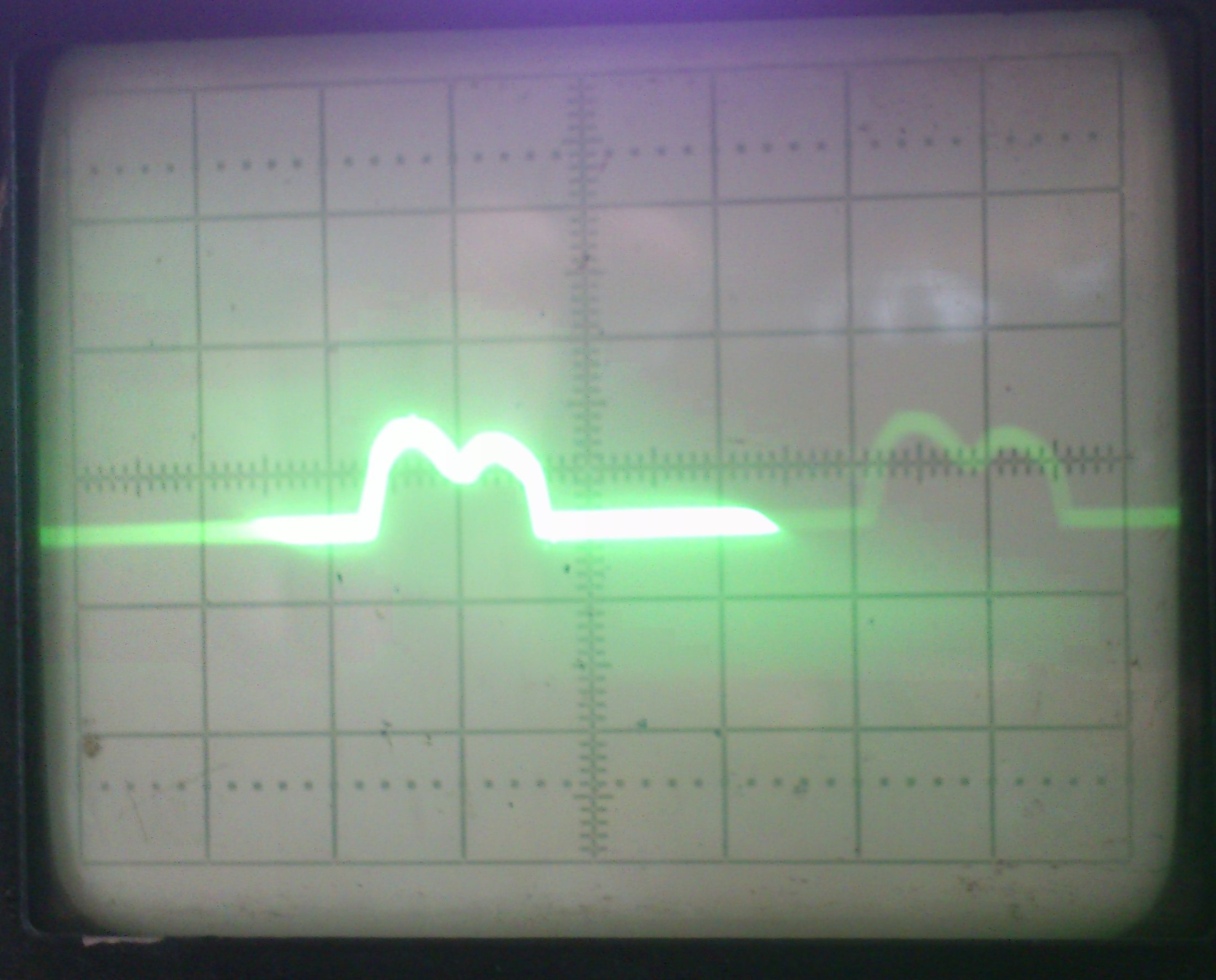

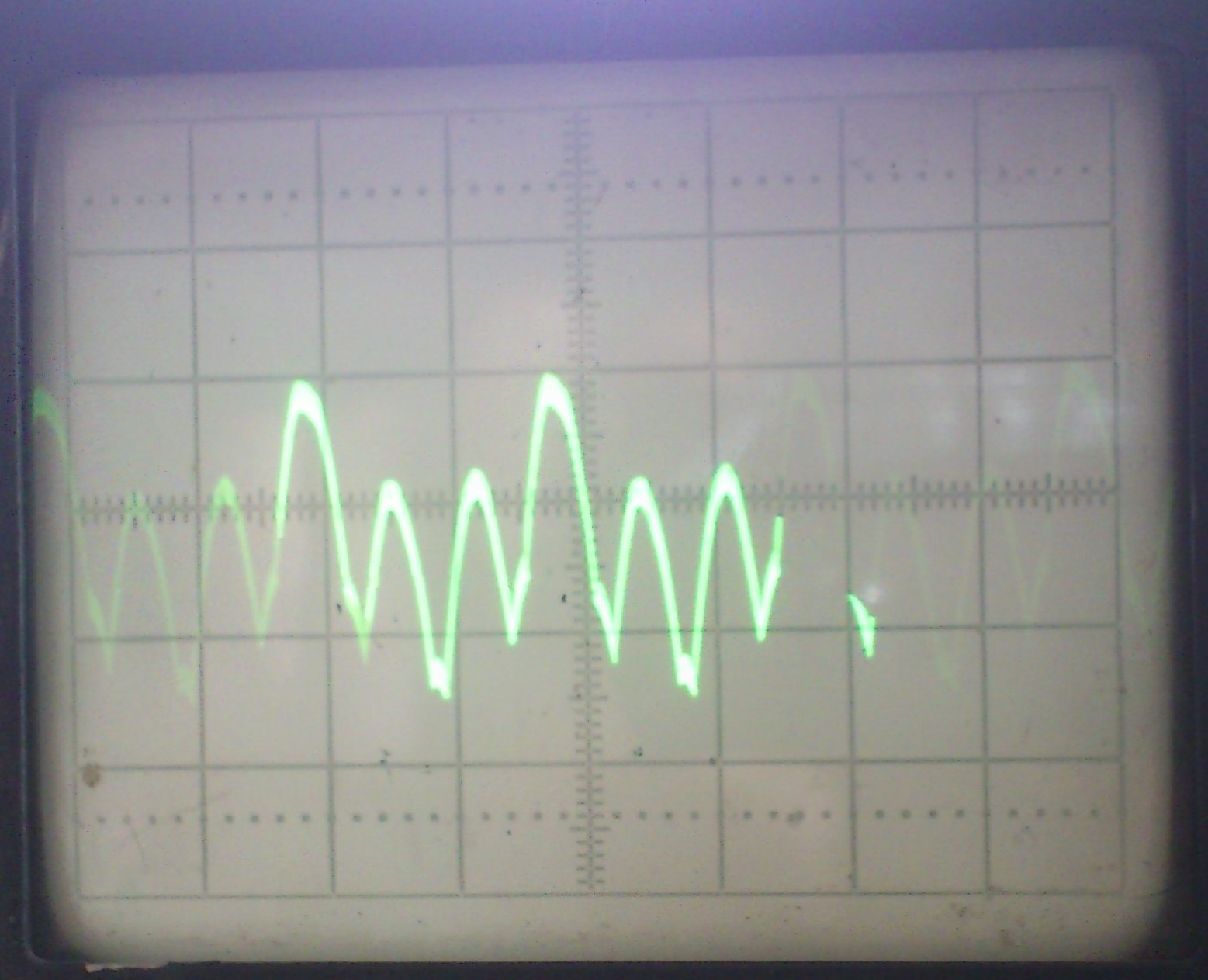

X3-X6	R
	RL
	RC

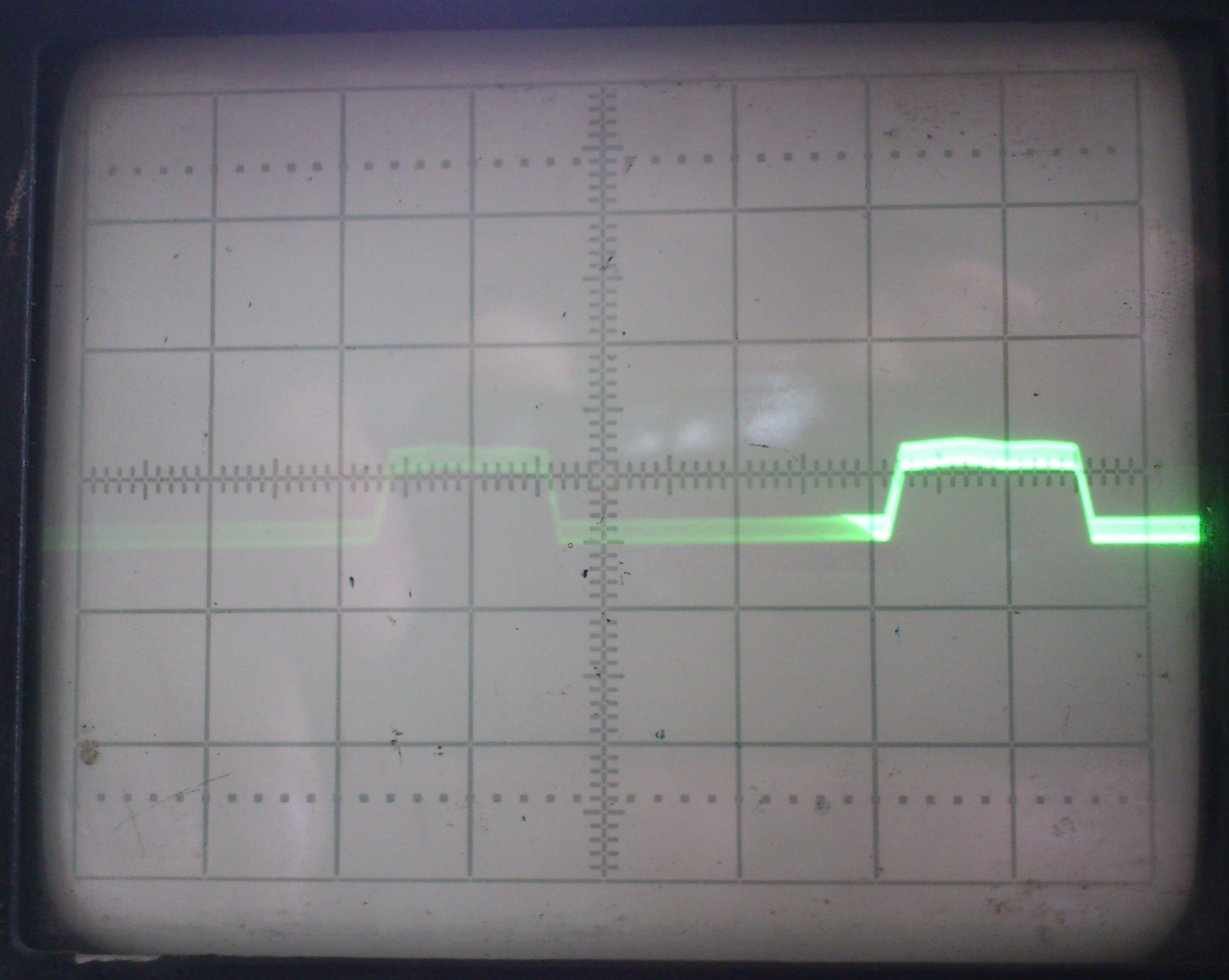

X7-X8
X3-X6

Коефіцієнт використання вентилів випрямляча за напругою:



Для випадку активного навантаження при розімкнутих індуктивностях спостерігається більший нахил кривої навантажувальної характеристики, що свідчить про збільшення внутрішнього опру випрямляча.

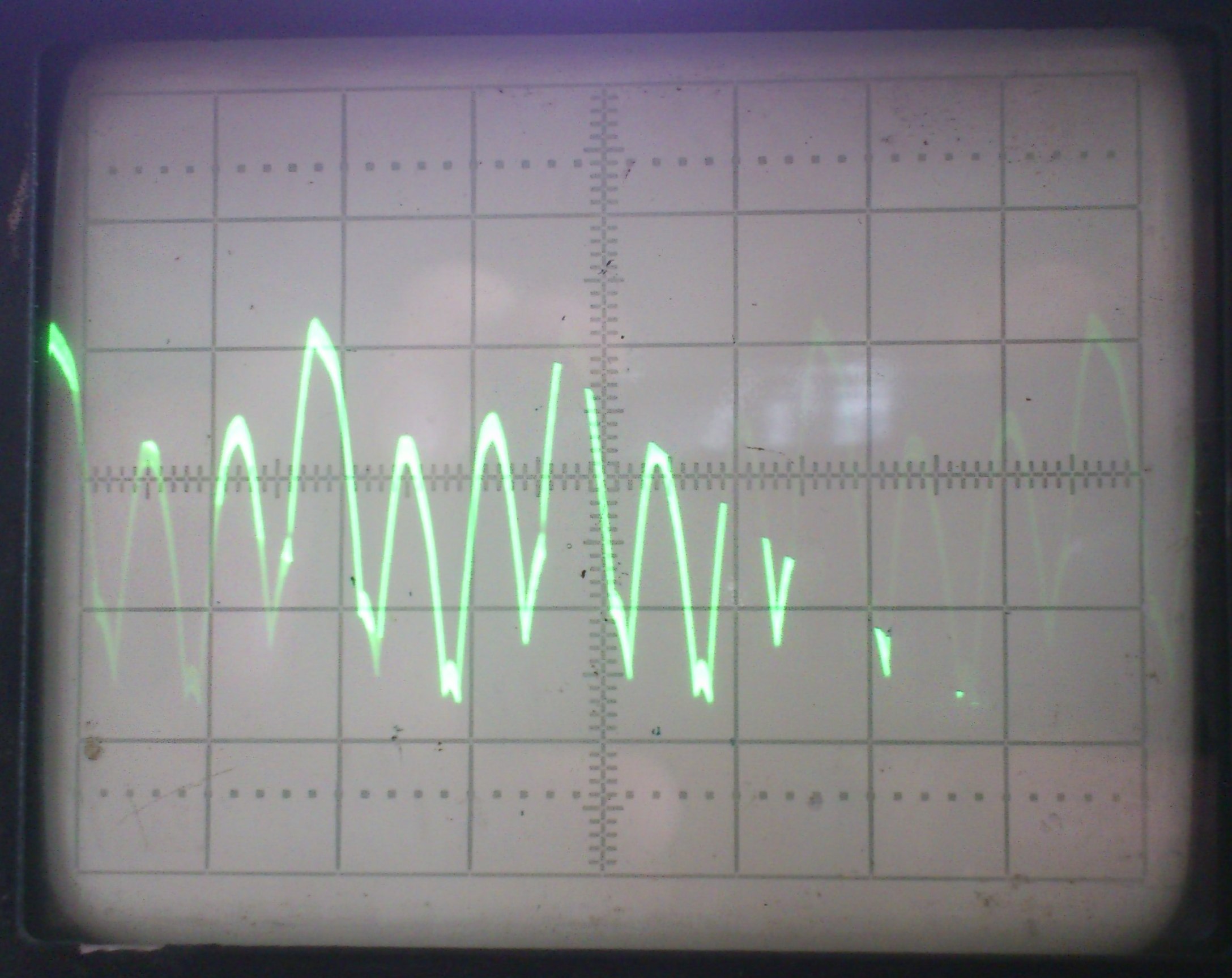

Визначення тривалості інтервалу комутації γ

Висновки.

У даній роботі був досліджений трифазний мостовий випрямляч по схемі Ларіонова. За знятими залежностями напруги від струму були побудовані навантажувальні характеристики випрямляча. Згідно характеристик обчислений внутрішній опір випрямляча для різних видів навантаження. Коефіцієнт пульсації для даної схеми приблизно рівний 0.06 що повністю відповідає теоретичним відомостям. Теж саме можна сказати про коефіцієнт використання вентилів.

У другій частині роботи були визначенні рижими роботи схеми при відколючені індуктивності. Був виявлений нахил навантажувальної характеристики, що свідчить про збільшення внутрішнього опору.

Тривалість інтервалу комутації складає 82 градуси. Збільшення величини випрямленого струму приводить до збільшення інтервалі комутації, що було визначено з осцилограм.
