4.2 Определение среднего расстояния перемещения грунта из
выемки в насыпь
Среднее расстояние перемещения (LСР) грунта из выемки в насыпь – это среднее расстояние между центрами тяжести выемки и насыпи.
LСР – основной технический параметр для выбора землеройно-транспортных комплексов при вертикальной планировке площадки.
Рисунок

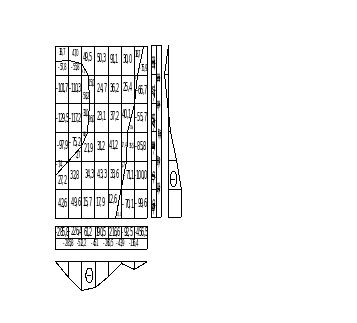

4.6-Картограмма земляных масс
Определяем среднюю дальность перемещения грунта Lср.
;
4.3 Выбор комплектов машин и механизмов для производства работ
4.3.1 Выбор комплектов машин и механизмов при вертикальной планировке площадки
Подбираем комплект машин для вертикальной планировки площадки, исходя из следующих исходных данных:
Объем планировки 992,2 м3.
Площадь, на которой срезается растительный слой – 105000 м2.
Средняя дальность перемещения грунта – 70,71 м.
Грунт II группы – песок (для бульдозера), согласно ЕНиР 2-1,табл.1.
Работы выполняются в 1 смену;
Время производства работ – лето.
Для снятие растительного слоя грунта принимаем бульдозер ДЗ-18.
Характеристики бульдозера:
- Базовый трактор:
тип: Т-100М;
мощность: 108 л.с.
- Бульдозерное оборудование:
длина отвала: 3900 мм;
высота отвала: 1000 мм.
Для уплотнения грунта в насыпи принимаем прицепной виброкаток Д-480.
- Тип: прицепной виброкаток с самостоятельным двигателем для привода вибратора.
- масса: 3т.
- марка трактора ДТ-75
- мощность двигателя, кВт 75 л.с.
- толщина уплотняемого слоя: 0,5-0,6 м
- ширина уплотняемой полосы: 1,4 м
При
для вертикальной планировки принимаем
бульдозерный комплект
Окончательный состав бульдозерного комплекта приведен в табл. 4.8
Табл. 4.8. Состав бульдозерного комплекта
№ п/п |
Наименование механизма |
Марка |
Количество |
1 |
Трактор-тягач |
ДТ-54 |
1 шт. |
2 |
Бульдозер |
ДЗ-18 |
1 шт. |
3 |
Прицепной виброкаток |
Д-480 |
1 шт. |
4 |
Трактор |
ДТ-75 |
1 шт. |
|
|
Итого: |
4 шт. |
4.3.2 Выбор комплектов машин и механизмов для разработки котлована
Исходные данные:
1) Объем котлована – 2554,37 м3.
2) Время производства работ – лето.
3) Грунт I группы – песок (для одноковшового экскаватора), согласно ЕНиР сборник Е2 выпуск 1;
4) Число смен в сутки – 1 (8 часов);
Разработка грунта осуществляется с погрузкой в транспортные средства.
Так как объем разрабатываемого в котловане грунта VК=2554,37 м3, то целесообразно использовать ковш экскаватора объемом равным 0,65м3.
Характеристики экскаватора:
-вместимость ковша – 0,65м3:
-наибольшая глубина копания – 5,8м;
-наибольший радиус копания – 9м;
-наибольшая высота выгрузки – 5м;
-мощность – 130л.с.;
-масса экскаватора – 19,2т
Недобор грунта для данного типа экскаватора составит 20 см
В качестве комплектующих машин для вывоза лишнего грунта из котлована и обеспечения совместной работы с экскаватором, выбираем автосамосвалы.
Расстояние транспортирования L = 6 км.
Объем грунта в плотном теле в ковше экскаватора:
где Vковш – объем ковша экскаватора, м3;
Кнап – коэффициент наполнения ковша, равный 1;
Кп.р – коэффициент первоначального разрыхления грунта, согласно прил.5, табл.5.1/6/.
Масса грунта в ковше экскаватора:
где g - объемная масса грунта, кг/м3, согласно ЕНиР 2-1/3/.
Количество ковшей грунта n, загружаемых в кузов автосамосвала:
,
где П - грузоподъемность автосамосвала, согласно табл. 2.7, 2.8/11/.
Принимаем автосамосвал МАЗ-503.
Продолжительность цикла работы автосамосвалов:
где t n – время погрузки, мин:
;
L = 6 км – расстояние транспортировки грунта;
vг = 21км/час – средняя скорость движения автосамосвала в груженном состоянии, (табл. 2.9/11/);
vп = 30 км/час – средняя скорость движения автосамосвала в порожнем состоянии, /11/;
tр - время разгрузки, принимается равным 2 минуты, согласно /11/;
V – объем грунта в плотном теле;
tм – время маневра tм = 3 мин., согласно /11/.
V = Vгр· n
V = 0,59 · 7,51 = 4,43 м3.
Время погрузки:
Требуемое количество автосамосвалов составит:
Принимаем 3 самосвала.
Окончательный состав экскаваторного комплекта представлен в табл.4.9.
Таблица 4.9-Состав экскаваторного комплекта
№ п/п |
Наименование механизма |
Марка |
Количество |
1 |
Экскаватор c навесным оборудованием обратная лопата |
ЭО-4121А |
1 шт. |
2 |
Автосамосвалы |
МАЗ-503 |
3 шт. |
|
|
Итого: |
4 шт. |
Определение требуемых технических параметров крана
Кран подбирается по максимальным расчетным параметрам: требуемая высота подъема крюка определяется подъемом элемента на наиболее высокую точку, требуемый вылет стрелы крана определяется исходя из монтажа наиболее удаленного от оси крана элемента, требуемый момент - подъемам наиболее тяжелого и наиболее удаленного от оси крана элемента.
Назначим ведущим процессом – укладку бетонной смеси в конструкцию (кран – бадья). Тогда находим грузоподъемность крана:
Q =Qбет + Qстроп + Qбад+ Qсваи
где Qбет – масса бетона в бадье;
Qбад – масса бадьи;
Qстроп – масса строп.
Qсваи – масса 1-ой сваи
Q = 2,5 + 0,71 + 0,22 + 0,9 = 4,33 т.
Максимальный вылет стрелы крана:
Lк = a/2 + d + b + с,
где a – ширина колеи крана, м;
b = 0,6 м – расстояние от края фундамента до основания откоса;
с = 6,8 м – расстояние между ростверками, м;
d – расстояние от основания откоса до ближайшей опоры крана, принимаем по табл.3 СНиП III-4-80.
Lк= 3,5/2+2,5+0,6+6,8= 11,65м.
Определяем необходимую высоту подъема крюка Нк:
H к = h э + h ст. + hз+ h сваи
где h э – высота элемента (бадьи);
h ст – высота строповки;
h з – величина запаса по высоте.
h сваи – высота сваи (4 м)
Н к = 1,8 + 5 + 0,5+4 = 11,3 м.
Принимаем автомобильный кран АД-28 (максимальный вылет стрелы = 24 м, грузоподъемность – 22 т, max высота подъема = 30 м).
Рисунок

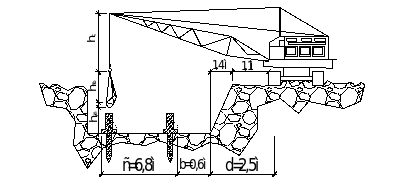

4.7- Схема определения требуемого вылета
стрелы крана и подъема крюка
Грузовые характеристики крана:

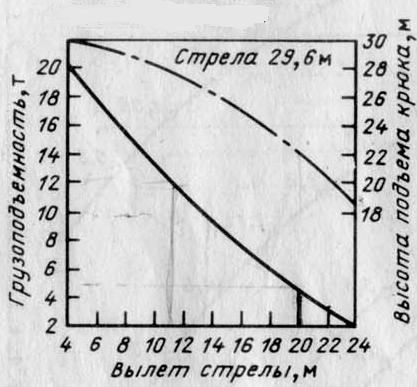

Рисунок 4.8- Грузовые характеристики крана АД-28
