1.3 Топологія кабельних систем

В основі любої повномасштабної структурованої кабельної системи покладена деревоподібна топологія, яку частіше називають «ієрархічною зіркою»

«Ієрархічна зірка» (рис 1.1) – топологія, що допускає додаткові з'єднання розподільних пунктів одного рівня. Проте такі з'єднання не повинні змінювати магістралі основної топології. Ця топологія застосовна не тільки до кабелів, але і до кабельних елементів середовища передачі, таким як індивідуальні волокна або пари, кабельні елементи можуть знаходитися в одному кабелі по всій довжині або тільки на частині довжини лінії. Топологія у вигляді зірки є найбільш швидкодіючою з усіх топологій локальних обчислювальних мереж, оскільки передача даних між робочими станціями проходить через центральний вузол (при його хорошій продуктивності) по окремих лініях, використовуваних тільки цими робочими станціями. Частота запитів передачі інформації від однієї станції до іншої невисока, в порівнянні з тією, що досягається в інших топологіях.

Функції вузлів структури виконує комутаційне обладнання різного виду, яке може мати два основні різновиди: індивідуальні інформаційні розетки, які експлуатуються користувачами кабельної системи, і панелі різних типів які створюють групове комутаційне поле, з яким працює обслуговуючий персонал. Комутаційне обладнання з’єднується між собою електричними та волоконо – оптичними кабелями різних типів.

Рисунок 1.1 Топологія СКС

2. Побудова структурованої кабельної системи

2.1 Вибір топології кабельної системи

Розподільчі пункти (РП) забезпечують змогу створення топології каналів типу "шина", "зірка", "кільце" або “дерево”.

Топологія зірка (рис 2.1). В цьому випадку кожен комп’ютер підключається окремим кабелем до загального пристрою (концентратора), який знаходиться в центрі мережі. У функції концентратора входить напрям передачі комп’ютером інформації одному або решті всіх комп’ютерів мережі.

Головна перевага цієї топології - велика надійність. Будь-які неприємності з кабелем стосуються лише того комп’ютера до якого цей кабель приєднаний і лише несправність концентратора може вивести з ладу всю мережу.

До недоліків топології типу зірка відноситься вища вартість мережевого устаткування із-за необхідності придбання концентратора.

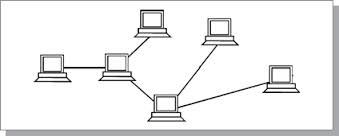

Рис. 2.1 Топологія «Зірка»

Топологія «Шина» (рис 2.2) — топологія мережі, яку часто називають також «лінійною шиною». У ній використовується один кабель, що іменується сегментом, до якого підключені всі комп'ютери мережі. Дана топологія є найбільш простою і поширеною реалізацією мережі.

Досить важливим недоліком є те, що комп'ютери в шині можуть передавати інформацію тільки по черзі, тому що лінія зв'язку в цьому випадку єдина. Якщо кілька комп'ютерів будуть передавати інформацію одночасно, вона спотвориться в результаті накладення.

Перевагою є простота реалізації мережі; відсутність явно вираженого центральний абонента, через який передається вся інформація, це збільшує її надійність (адже при відмові центра перестає функціонувати вся керована їм система); досить просте додавання нових абонентів, зазвичай можливе навіть під час роботи мережі.

Рис 2.2 Топологія «Шина»

Топологія «кільце» (рис 2.3 - це топологія, в якій кожен комп'ютер з'єднаний лініями зв'язку тільки з двома іншими: від одного він тільки отримує інформацію, а іншому тільки передає. На кожній лінії зв'язку, як і у випадку зірки, працює тільки один передавач і приймач. Це дозволяє відмовитися від застосування зовнішніх термінаторів. Важлива особливість кільця полягає в тому, що кожен комп'ютер ретранслює (відновлює) сигнал, тобто виступає в ролі підсилювача, тому загасання сигналу в усьому кільці не має ніякого значення, важливо тільки загасання між сусідніми комп'ютерами кільця. Чітко виділеного центру в цьому випадку немає, всі комп'ютери можуть бути однаковими. Недоліком кільця (у порівнянні із зіркою) можна вважати те, що до кожного комп’ютера мережі необхідно підвести два кабелі.

Рис 2.3 Топологія «Кільце»

Топологія «дерево» (рис 2.4). Ця мережева топологія з чисто топологічної точки зору схожа на зіркову, в якій окремі периферійні мережеві пристрої можуть передавати до або приймати від тільки одного іншого мережевого пристрою в напрямку до центрального мережевого пристрою. Як і в класичній зірковій топології, окремі мережеві пристрої можуть бути ізольовані від мережі внаслідок ліквідації одного зв'язку (гілки), наприклад, внаслідок аварії на лінії. У мережі з топологією дерева існує один виділений мережевий пристрій, який є коренем дерева.

Рис 2.4 Топологія «Дерево»

В даному випадку для побудови структурованої кабельної системи я обрала топологію «дерево», так як ця топологія дозволяє велику кількість розгалужень від кожної гілки, що є досить вигідним для роботи в приміщеннях офісного типу. Також топологія «дерево» є досить надійною, так як при будь - якій несправності перестає працювати лише гілка де вона виникла, а система і далі працює не зважаючи на це.
