Московский Государственный Университет Путей Сообщения

( МИИТ )

Институт Кафедра

Экономики и Экономической

Финансов Информатики

Дисциплина

«Вычислительные системы, сети и средства телекоммуникаций»

Деловая Игра

Виртуальный «Центр Компетенции Построения Вычислительных Систем»

(ЦКП ВС)

Задание №2.

(обоснование и выбор внешних устройств - устройств записи, чтения и хранения для ВС (ПК) пяти классов по международной классификации Р-99)

Группа ЭБИ-113

Авторы: Крохинова А.

Остапова Е.

.

Проверил: Виноградов Д.К.

Москва, 2012 год

СОДЕРЖАНИЕ

Задание №2. 1

ВВЕДЕНИЕ 3

ПОСТАНОВКА ЗАДАЧИ 4

ЦЕЛЬ РАБОТЫ(ХАР-КА ДОМАШНЕГО ПК) 4

Подзадание 1. Накопители на жестких дисках (Интерфейс Serial ATA) 7

Основной вариант (1): Seagate "Constellation ES ST500NM0011" 7

Альтернативный вариант (2): Western Digital "WD RE4 WD5003ABYX" 7

Western Digital "WD RE4 WD5003ABYX" 8

Подзадание 2. Модули оперативной памяти 9

Основной вариант (1): "ValueRAM" 9

9

Альтернативный вариант (2): "M378B5673GB0-CH9" 9

Модуль памяти "ValueRAM" KVR1333D3N9/4G 10

Модуль памяти "M378B5673GB0-CH9" 10

2ГБ 10

Подзадание 3. Накопители на оптических дисках DVD-RW 11

Основной вариант (1): ASUS "DRW-24B5ST" 11

Альтернативный вариант (2): Pioneer "DVR-S20LBK" 11

Привод Pioneer "DVR-S20LBK", черный 13

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ЦЕН 13

ЗАКЛЮЧЕНИЕ 15

Введение

В «Виртуальном «Центре Компетенции Построения Вычислительных Систем» (ВЦКП ВС) имеется несколько бригад, работа каждой из которых связана с построением одного из классов ВС (по международной классификации PC-99):

• Офисный ПК (Рабочая Станция),

• Домашний ПК,

• Игровой ПК,

• Рабочая Станция.

• Графическая Станция.

Наша бригада занимается поиском лучших вариантов ПК, подходящих по характеристикам для домашнего компьютера. К нам обращаются как юридические, так и физические лица, для того, чтобы мы провели ряд маркетинговых исследований в Интернете для нахождения самого оптимального варианта сборки Домашнего ПК с целью получения качественных компонентов, которые способны взаимодействовать друг с другом, по максимально низкой цене.

Каждый класс представляется по двум направлениям построения спецификации (конфигурации ВС):

• INTEL (процессоры) и NVIDIA (видеокарты)

• AMD (процессоры) и ATI (видеокарты)

Наша бригада специализируется именно на поиске комплектующих Домашнего ПК, базирующихся на использовании продуктов фирм-производителей INTEL и NVIDIA.

Для поиска комплектующих мы использовали ресурсы сайта http://market.yandex.ru/

Постановка задачи

Необходимо:

1. Провести ряд маркетинговых исследований – изучения и анализа деятельности основных мировых фирм-производителей комплектующих изделий.

2. На основании проведенных маркетинговых исследований произвести обоснование и выбор внешних устройств - устройств записи, чтения и хранения для Домашнего ПК.

Цель работы(хар-ка домашнего пк)

Домашний компьютер должен обладать максимальной универсальностью. Круг возможных будущих задач весьма широк, поэтому возможности масштабирования становятся важным критерием.

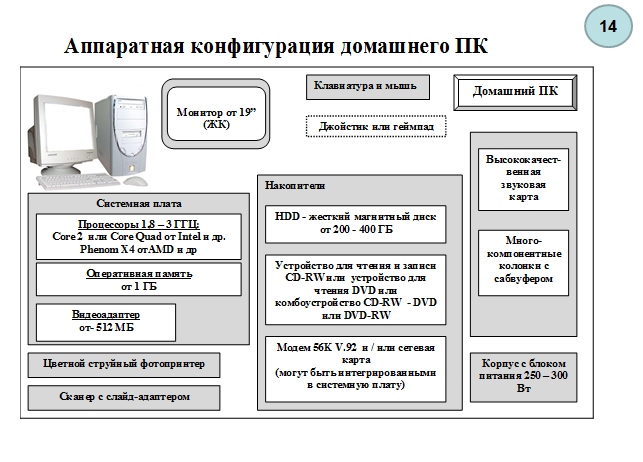

Приемлемая конфигурация домашнего универсального ПК выглядит примерно следующим образом:

Для обработки музыки понадобится установить в систему полупрофессиональную звуковую карту, спо­собную полноценно обрабатывать звук из различных источников. Для работы с видео необходима специализированная карта захвата и оцифровки видеоряда. Работа с фотографиями потребует подключения качественного сканера и цветного струйного фотопринтера и т.д. Домашний кинотеатр на базе компьютера обойдется в несколько раз дешевле, чем специализированный комплект, однако тоже потребует немалых денег на приличную акустику, качественные кабели, хоро­ший DVD-привод и т.д.

Стоимость домашнего ПК выше, чем офисного ПК.

Жизненный цикл эксплуатации домашнего ПК достигает 5-6 лет. Если базовая конфигурация была выбрана верно, а на апгрейд ежегодно выделяются определенная сумма, на протяже­нии всей жизни ПК держится на передовом уровне, не испытывая проблем при работе с новыми игровыми и прикладными программами. Затем потребуются весомые единовременные затраты для перехода на новую платформу, так как дальнейший апгрейд будет невозможен из-за устаревания встроенных в систему интерфейсов.

Специфика российского рынка ПО позволяет не учитывать стоимость программ, иначе затраты на ПО были бы адекватны, или даже выше затрат на апгрейд или затрат на переход на новую платформу.

SATA (Serial ATA) – это последовательный интерфейс подключения накопителей к материнской плате компьютера. Данный стандарт пришел на смену интерфейсу АТА (РАТА, IDE). Несмотря на то, что последовательный интерфейс принципиально медленнее параллельного (коим является АТА), интерфейс SATA работает быстрее стандарта IDE за счет использования более высоких частот.

На материнской плате имеется несколько каналов (разъемов) SATA-контроллера.

Достоинствами интерфейса SATA (по сравнению с АТА) является более высокая скорость передачи данных, увеличена длина (максимальная) кабеля передачи данных.

Кроме этого, каждый SATA-накопитель подключается отдельным кабелем к отдельному разъему на материнской плате. Поскольку для каждого SATA-устройства полагается отдельный кабель, одновременно могут работать несколько устройств.

Спецификации стандарта Serial ATA:

SATA Revision 1.0 (SATA/150, SATA I) – обеспечивает пропускную способность 150 МБ/с, работает на частоте 1,5 ГГц

SATA Revision 2.0 (SATA/300, SATA II) – обеспечивает пропускную способность 300 МБ/с, работает на частоте 3 ГГц.

SATA Revision 3.0 (SATA/600, SATA III) – обеспечивает пропускную способность 600 МБ/с.

Спецификации интерфейса SATA имеют принцип обратной совместимости. Это значит, что накопитель с интерфейсом SATA/300 можно подключать в разъем SATA/150 материнской платы, а накопитель с интерфейсом SATA/150 можно подключать в разъем SATA/300 материнской платы. Правда, работать они будут в режиме согласования скоростей (в меньшую сторону). Другими словами, если к разъему SATA/300 подключен накопитель SATA/150, данный накопитель будет работать на скорости 150 МБ/с. Если к разъему SATA/150 подключен накопитель SATA/300, данный накопитель тоже будет работать на скорости 150 МБ/с.

Оперативная память компьютера – это память, в которой хранится временная информация, необходимая для корректной работы запущенных на данный момент процессов, программ и приложений. Память отличается большой скоростью доступа к ней. Самые распространенные объемы оперативной памяти сейчас на компьютерах: 1, 2, 3, 4 ГБ. Этот объем может состоять как из одной линейки (платы) оперативной памяти, так и из нескольких, установленных в разные слоты.

Накопитель на жёстких магнитных дисках или НЖМД (англ. hard (magnetic) disk drive, HDD, HMDD), жёсткий диск, в компьютерном сленге «винче́стер» — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров. В отличие от «гибкого» диска (дискеты), информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома — магнитные диски. В НЖМД используется одна или несколько пластин на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении. Расстояние между головкой и диском составляет несколько нанометров (в современных дисках около 10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков головки находятся у шпинделя или за пределами диска в безопасной зоне, где исключён их нештатный контакт с поверхностью дисков.

Также, в отличие от гибкого диска, носитель информации обычно совмещают с накопителем, приводом и блоком электроники. Такие жёсткие диски часто используются в качестве несъёмного носителя информации.

В накопителях на оптических дисках в качестве носителя используется диск, покрытый отражающим веществом со специальными оптическими свойствами. Наиболее распространенным видом оптических накопителей является компакт-диск (CD).

Стандартный компакт-диск состоит из основы, отражающего и защитного слоев. Основа выполнена из прозрачного поликарбоната, на котором методом прессования сформирован информационный рельеф. Поверх рельефа напыляется металлический отражающий слой. Отражающий слой покрывается сверху защитным слоем лака — так, чтобы вся металлическая поверхность была защищена от контакта с внешней средой.

Информация записана на диске в виде спиральной дорожки, идущей от центра к краю диска, на которой расположены углубления (так называемые питы). Информация кодируется чередованием питов (условно — логической единицей) и промежутков между ними (условно логических нулей). Лазерный луч головки привода проходит по дорожке и по характеру отраженного луча считывает информацию.

Наиболее распространены диски CD-ROM, на которые информация наносится фабрично и не может быть изменена. Существуют также диски и приводы CD-R, которые позволяют однократно записывать CD на специальные заготовки, и CD-RW, которые могут записывать и читать компакт-диски.

Компакт-диски имеют низкую цену, высокое быстродействие и срок хранения данных, измеряемый десятками лет.

В последние годы большое распространение получили диски DVD (Digital Versatile Disk — цифровой универсальный диск). Изначально изобретенный для записи цифрового видео, сейчас он используется для хранения больших объемов (до нескольких гигабайт) информации. По своему строению DVD-диски очень схожи с компакт-дисками.

Существуют также накопители, в которых применяется комбинация магнитных и оптических свойств вещества. Такие накопители называют магнитооптическими.
