Расчет периодичности и сроков наблюдений.
До начала процесса сдвижения необходимо провести две серии наблюдений. Условно примем, что 17.03.2013 забой находится в точке 1. На профильных линиях (I) и (III) процесс сдвижения начнется, когда забой будет находиться в точке 2, т.е. через 1 месяц, 17.04.2013. Следовательно, две начальные серии наблюдений на данных профильных линиях необходимо произвести до 17.04.2013.
Так как профильная линия (I)
находится на 50 м. дальше, то процесс
сдвижения на ней начнется на
,
т.е на 1 мес. 20 дней позже, 06.05.2013, таким
образом две серии наблюдений на данной
линии необходимо произвести до 06.05.2013.
Продолжительность начального периода
сдвижений будет длиться, пока лава будет
отработана от точки 2 до точки 4.
Продолжительность данного периода
можно определить по формуле
,
либо по приближенной формуле
,
где
определяется с разреза.
В данном проекте
Общая продолжительность процесса
сдвижения определяется согласно ПОС и
ПО и составляет для данного проекта
Продолжительность периода опасных
деформаций согласно ПОС и ПО ( с учетом
)
составляет
Число серий наблюдений в период опасных деформаций определяется как:
,где
глубина
разработки у нижней границы очистной
выработки,
Таким образом,
Интервал времени между сериями наблюдений можно определить как:
Продолжительность периода затухания определяется как:
По профильной линии (III):
В конце периода затухания производят одно контрольное наблюдение.
Через
по
профильным линиям (I) и
(II), если предшествующие
наблюдения не подтвердят окончание
процесса сдвижения, выполняют контрольную
серию наблюдений.
Полученные данные сводятся в таблицу, и составляется график работ по производству деформационных наблюдений (Табл.1). Результаты наблюдений заносятся в журнал деформационных наблюдений.
График наблюдений по профильным линиям
Номер профильной линии |
Период сдвижения и число серий по видам наблюдений |
||||
Начальные наблюдения |
Начальный период сдвижения |
Период опасных деформаций |
Период затухания сдвижения |
Контрольные наблюдения |
|
I |
17.03.2013- 17.04.2013 2 серии |
17.04.2013- 05.05.2013 – |
05.05.2013- 22.10.2013 6 серии |
22.10.2013- 25.04.2014 1 серия |
25.10.2014 1 серия |
II |
17.03.2013- 06.05.2013 2 серии |
06.05.2013- 24.05.2013 – |
24.05.2013- 10.11.2013 6 серии |
10.11.2013- 02.05.2014 1 серия |
02.11.2014 1 серия |
III |
17.03.2013- 17.04.2013 2 серии |
17.04.2013- 05.05.2013 – |
05.05.2013- 10.11.2013 7 серии |
10.11.2013- 02.05.2014 1 серия |
_ |
Закладка реперов наблюдательных станций и их конструкция.
С учетом глубины сезонного промерзания грунта длина репера ( глубина закладки) рассчитывается как:
,
где
глубина
промерзания грунта
заглубление
головки репера относительно поверхности;
длина
якоря, бетонируемого ниже глубины
промерзания
В качестве реперов используют обрезки рельс, металлических труб или стержней (диаметром 30-50 мм.). Верхняя часть репера должна иметь головку, заточенную на полусферу, в центре ее высверливается керн (диаметром 1,0-1,5 мм.). Якорь репера изготавливается из бетона состава 1:2:2 (цемент : вода : щебень). Реперы закладывают или в скважины диаметром 100-120 мм. Или ямы сечением 300x300 мм.

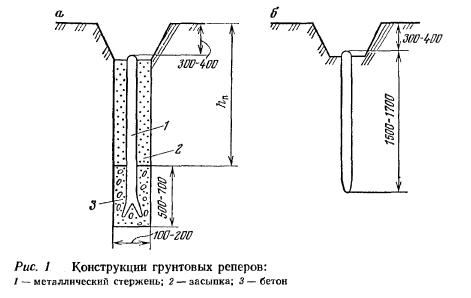

Принципиальные схемы закладки реперов отображены на Рис. 1.
