V. Содержание отчета
Исходные данные:
Диаметр трубы d = 25.10-3 м.
Площадь нормального сечения потока S = 490. 10-6 м2.
Длина рабочего участка трубы l=1,91 м.
Относительная длина l/d— 1,91/(25.10-3) = ...
Эквивалентная шероховатость стенки =5.10-5 м.
Относительная
шероховатость стенки
=
/d=
Температура жидкости t° = ... °С.
Кинематический коэффициент вязкости v = ... 10-6 м2/с.
Объем жидкости в мерном баке V0= ... 10-3 м3.
Экспериментальные данные.
Область гидравлического сопротивления.
Вопросы для подготовки к защите отчета лабораторной работы
1. Дайте определение потери напора по длине, ее формулу и единицы измерения.
2. Какие факторы влияют на величину потерь напора по длине?
3. Как зависят потери напора по длине от средней скорости течения при ламинарном и турбулентном режимах движения?
4. Какие различают области гидравлического сопротивления при турбулентном режиме движения, и как определяется в этих областях коэффициент λ?
5. На основании какого уравнения гидравлики потеря напора по длине определяется как разность пьезометрических высот, измеренных в начале и в конце потока?
6. Поясните схему экспериментальной установки и методику проведения опытов на ней.
Литература: [1] c. 98-105.
ЛАБОРАТОРНАЯ РАБОТА №3
ЭНЕГЕТИЧЕСКИЕ ИСПЫТАНИЯ ШЕСТЕРЕНЧАТОГО НАСОСА
I. Цель работы
Получение рабочей характеристики насоса
II. Основные теоретические положения
Шестеренчатый насос относится к объемным гидромашинам, работа которых основана на принципе вытеснения.

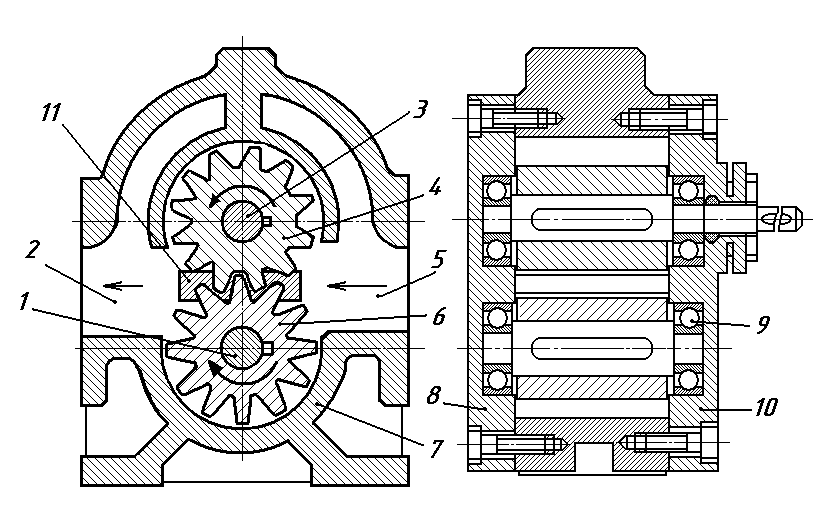

Насос (рис.8) состоит из шестерен 4 и 6 с наружным зацеплением, помещенных в корпусе 7 с малыми радиальными зазорами. Одна из шестерен закреплена на ведущем валу 3 и приводится во вращение двигателем; другая закреплена на ведомом валу 1. Валы опираются на подшипники 9, расположенные в крышках насоса 8 и 10. В корпусе насоса имеются два отверстия 5 и 2 для присоединения всасывающего и нагнетательного трубопроводов.
При работе насоса в зоне выхода зубьев из зацепления (зона всасывания) образуется пониженное давление, и жидкость через отверстие 5 поступает в полость насоса, где она захватывается зубьями шестерен и замкнутыми объемами во впадинах переносится в зону входа зубьев в зацепление (зона нагнетания). При входе зубьев в зацепление жидкость вытесняется из впадин и через отверстие 2 поступает в нагнетательный трубопровод. Оставшаяся часть жидкости во впадинах через разгрузочную канавку 11 возвращается в зону всасывания.
Основными техническими параметрами, характеризующими работу объемного насоса, являются: подача (производительность), рабочее давление, потребляемая мощность, коэффициент полезного действия, частота вращения вала насоса и допустимый вакуум.
Рис.8. Вид шестеренчатого насоса в разрезе
Подачей Q называется объемное количество жидкости, подаваемое насосом в нагнетательный трубопровод в единицу времени. Расчетная подача Q шестеренчатого насоса определяется как
, (23)
где Dн — диаметр начальной окружности; m — модуль зацепления; b — ширина шестерни; n — число оборотов вала в единицу времени (частота вращения).
Действительная подача насоса отличается от расчетной на величину утечек (объемных потерь), которые оцениваются объемным коэффициентом полезного действия.
Рабочим давлением р называется манометрическое давление жидкости в зоне нагнетания, обусловленное сопротивлением нагнетательного трубопровода («противодавлением»).
Потребляемой мощностью насоса Nп называется мощность, которая отдается насосу ведущим двигателем.
Полезной мощностью N называется то количество энергии, которое сообщается насосом потоку жидкости в единицу времени
N = p·Q, (24)
где N — полезная мощность, Вт; p — давление, кг/м2; Q — подача, м3/с.
Коэффициентом полезного действия η — называется отношение полезной мощности N к потребляемой Nп.
Потери мощности в объемном насосе состоят из объемных потерь, характеризуемых объемным КПД ηоб, и механических (потерь на трение), характеризуемых механическим КПД ηмех. Полный КПД насоса η определяется как произведение ηоб∙ηмех. Шестеренчатые насосы имеют полный КПД η = 0,50 ... 0,75. Чем крупнее насос, тем выше его КПД.
Частота вращения вала насоса n есть постоянное число оборотов в минуту (при установившемся режиме работы).
Рабочая характеристика отображает зависимость подачи Q, мощности N и коэффициента полезного действия η от рабочего давления р при постоянной частоте вращения n.
Рабочую характеристику объемного насоса получают путем энергетических испытаний.
