3.3.2 Принятые обозначения на основе латинского алфавита

А – работа

a – ускорение, скорость звука

B – модуль объемной упругости жидкой среды

b – ширина

C – коэффициент гидродинамической силы

с – теплоемкость, жесткость упругого элемента

D, d – диаметр

E – энергия, модуль упругости

e – плотность энергии (удельная энергия)

F – сила

G – массовый расход жидкой среды

g – ускорение силы течения (свободного падения)

H – напор

h – вертикальный размер

I- сила электрического тока

j – момент инерции

K – импульс, количество движения

L, l – длина

M – момент силы, число Маха

m – масса

N – мощность

n – единичная нормаль

P – сила давления

p – напряжение силы давления, давление

Q – объемный расход жидкой среды

R – газовая постоянная, сила, гидравлический радиус, сопротивление электрической линии

S – площадь

T – сила трения (поверхностная касательная), абсолютная температура

t – время

U – внутренняя энергия единицы массы жидкой среды, напряжение электрической линии

u – местная скорость в точке потока жидкой среды

V – объем

v – средняя скорость

W – объем

x, y, z – декартовые координаты

На основе греческого алфавита

α – коэффициент кинематической энергии (коэффициент Кориолиса)

α₀ – коэффициент количества движения (коэффициент Буссинеска)

δ – малый размер, толщина слоя

Δ – приращение (разность двух величин)

– оператор Гамильтона

Δ2 – оператор Лапласа

ε – коэффициент сжатия струи

ξ – коэффициент местного гидравлического сопротивления

η – коэффициент полезного действия (КПД)

θ – угол

λ – коэффициент гидравлического трения

μ – динамический коэффициент вязкости, коэффициент расхода

ν – кинематический коэффициент вязкости

χ – смоченный периметр живого сечения потока

δ_p — напряжение растяжения

τ –касательное напряжение

φ – коэффициент скорости, угол

ω – угловая скорость

Безразмерные комплексы

Re – число Рейнольдса

Eu – число Эйлера

Ne – число Ньютона

M – число Маха

Fr – число Фруда

3.4 Методические указания к выполнению практических занятий

На практических занятиях студенты изучают методику расчёта гидравлических систем и гидроприводов.

Прежде чем приступить к практическим занятиям следует изучить теоретический материал, обратив особое внимание на те места опорного конспекта, в которых рассматриваются расчёты.

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 1

Определение пропускной способности

предохранительного клапана

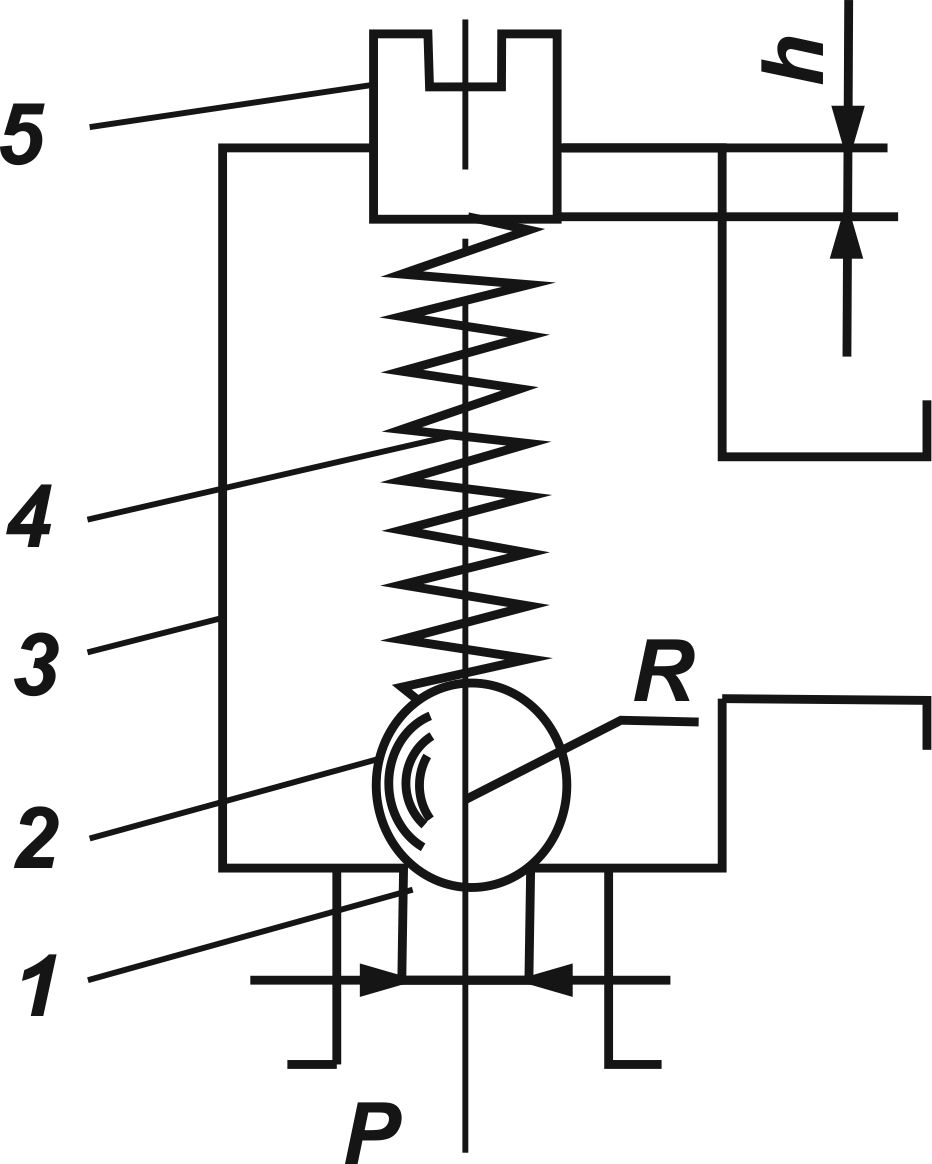

Рис. 2. Схема предохранительного клапана

Предохранительный клапан состоит из корпуса 3, в основании которого сделано седло 1 диаметром d, перекрываемое стальным шариком 2 радиусом R. Шарик прижимается к седлу пружиной 4, начальный натяг которой регулируется винтом 5. Жесткость пружины равна С.

При закрытом проходном отверстии клапана давление жидкости перед клапаном равно р. При повышении на 20 % клапан срабатывает, величина перемещения шарика по вертикали составляет h. Давление жидкости за клапаном принять равным нулю. Плотность жидкости , стали .

Определить:

- величину предварительного натяга пружины (при h=0),

- пропускную способность клапана при h=0,1d.

Исходные данные для решения задачи приведены в табл.8

Таблица 8

Параметры\ Цифра шифра	Варианты и исходные данные
	00	01	02	03	04	05	06	07	08	09
d, мм \последняя	10	12	12	10	10	12	10	12	12	12
R, мм последняя	12	12,5	13	12	10	13	10	13	12,5	12
P, МПа предпоследняя	1,2	1,8	1,5	2,0	1,5	1,4	2,2	1,5	2,4	1,8
С, Н мм последняя	8	8	7	10	10	10	16	12	16	16
