Термокондуктивные расходомеры (рис. 25)

Принцип действия основан на отводе теплоты от нагретого тела, расположенного в потоке измеряемой среды. В этих расходомерах 2 чувствительных элемента, терморезистора, которые включены в схему неуравновешенного электрического моста. Резисторы нагреваются током от ИПС до температуры на 80-100 градусов большей, чем температура среды. R0 служит для установки на ноль. При протекании потока от резистора R3 отводится теплота, причем с увеличением расхода, интенсивность отвода теплоты увеличивается, поэтому сопротивление резистора уменьшается. Rt’’ служит для исключения влияния измерений температуры потока на результат измерений. Он включен в смежное плечо моста, это позволяет корректировать сигнал моста по температуре потока. Он размещен в защитном кармане 2, который исключает омывание потоками. Разбаланс моста. Который возникает за счет изменения сопротивления Rt’, связан со скорость потока в точке расположения Rt’. Он измеряется потенциометром или вольтметром 3. Для получения информации о расходе надо знать режим течения по трубопроводу. Такие расходомеры могут применяться для измерения очень малых и очень больших скоростей.

Средства измерений уровня

Под уровнем понимают степень заполнения технологических аппаратов и емкостей жидкостью. Измерение уровня осуществляется как в технологических аппаратах, с цель управления режимом их работы, так и в парках сырья и готовой продукции в резервуарах, где выполняются товаро-учетные операции. Сейчас есть много принципов измерения уровня, чтос вязано с важностью этого параметра. Чаще используются следующие срества измерений уровня (уровнемеры): визуальные., поплавковые, буйковые, ультразвуковые, гидростатические, радарные, волновые радарные, емкостные.

Визуальные уровнемеры ( рис. 26)

Принцип действия основан на законе сообщающихся сосудов. Здесь к технологическому аппарату подключается уровнемерное стекло 2 или для надежность несколько стекол. При открытов вентиле 3 и закрытом 4, жидкость из аппарата поступает в уровнемерное стекло 2. В нем устанавливается уровень, несущий информацию об уровне жидкости в аппарате. Диаметр стекла 1-10-20мм существенно меньше диаметра аппарата, при воздействии внешней температуры, температура в стекле может отличаться от температуры в аппарате, поэтому отличаются и плотности. При измерении уровня закрывают вентиль 3, открывают вентиль4 и сливают жидкость из стекла. Затем закрывают вентиль 4 и открывают вентиль 3 и жидкость опять заполняет стекло. Это повторяют 3-4 раза. Чтобы стекло приобрело нужную температуру. Значение уровня определяется по шкале на стекле. Погрешность +-1-2мм.

Поплавковые уровнемеры

Они являются наиболее распространенными средствами измерения уровня. Сущестует множество их конструкций.

Узкого диапазона

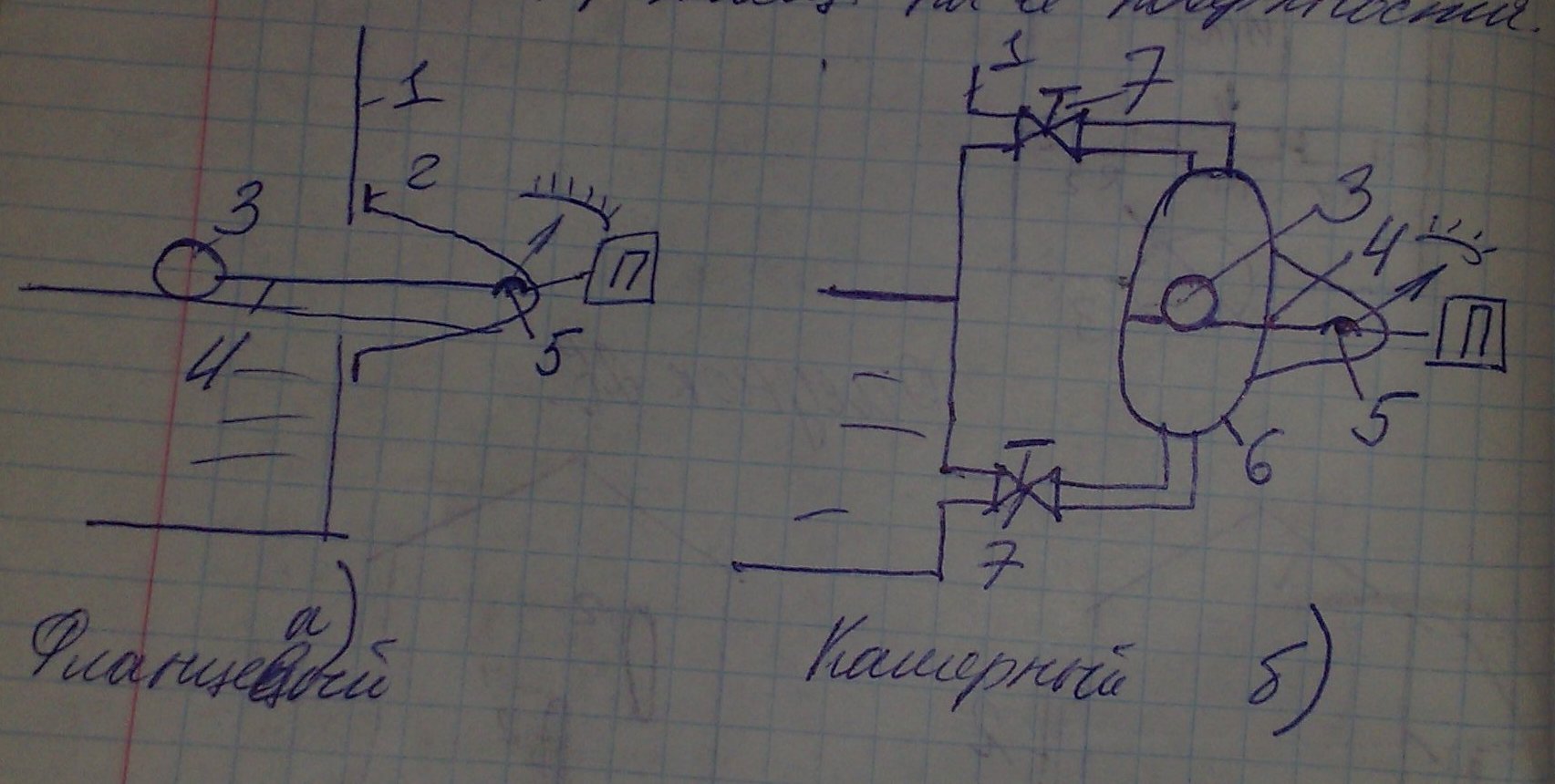

Они нужны для измерения уровня обычно в технологических аппаратах. Принцип действия основан на перемещении жидкой средой поплавка, размещенного на ее поверхности. Различают фланцевые и камерные уровнемеры. Первые устанавливаются с помощью фланцера 2 на технологический аппарат. Поплавок имеет форму пустотелого шара из нержавеющей стали. Через штангу 4 поплавок соединен с осью 5, угол поворота которой можно наблюдать по шкале и при помощи преобразователя (П) в унифицированный сигнал. Ось во внешнюю среду выводится через специальное уплотнение. Неудобство: при неисправности надо останавливать аппарат для ремонта устройства. Чаще используются камерные уровнемеры. Тут камера 6 сообщается с аппаратом через открытый вентиль 7, что обеспечивает равенство уровня в аппарате и в камере. Диапазон измерений от +-10мм до ++200мм. Класс точности 1,5.
