http://rudocs.exdat.com/docs/index-565917.html?page=2

http://www.mednovosti.by/journal.aspx?article=2765

http://www.wikident.ru/index.php?title=%D0%97%D0%B0%D0%B3%D0%BB%D0%B0%D0%B2%D0%BD%D0%B0%D1%8F_%D1%81%D1%82%D1%80%D0%B0%D0%BD%D0%B8%D1%86%D0%B0

21. Топография эмалевых призм в эмали и источник их развития

Кристаллы апатита эмали имеют в сечении шестигранную форму, а их вид сбоку представляется как небольшие стержни.

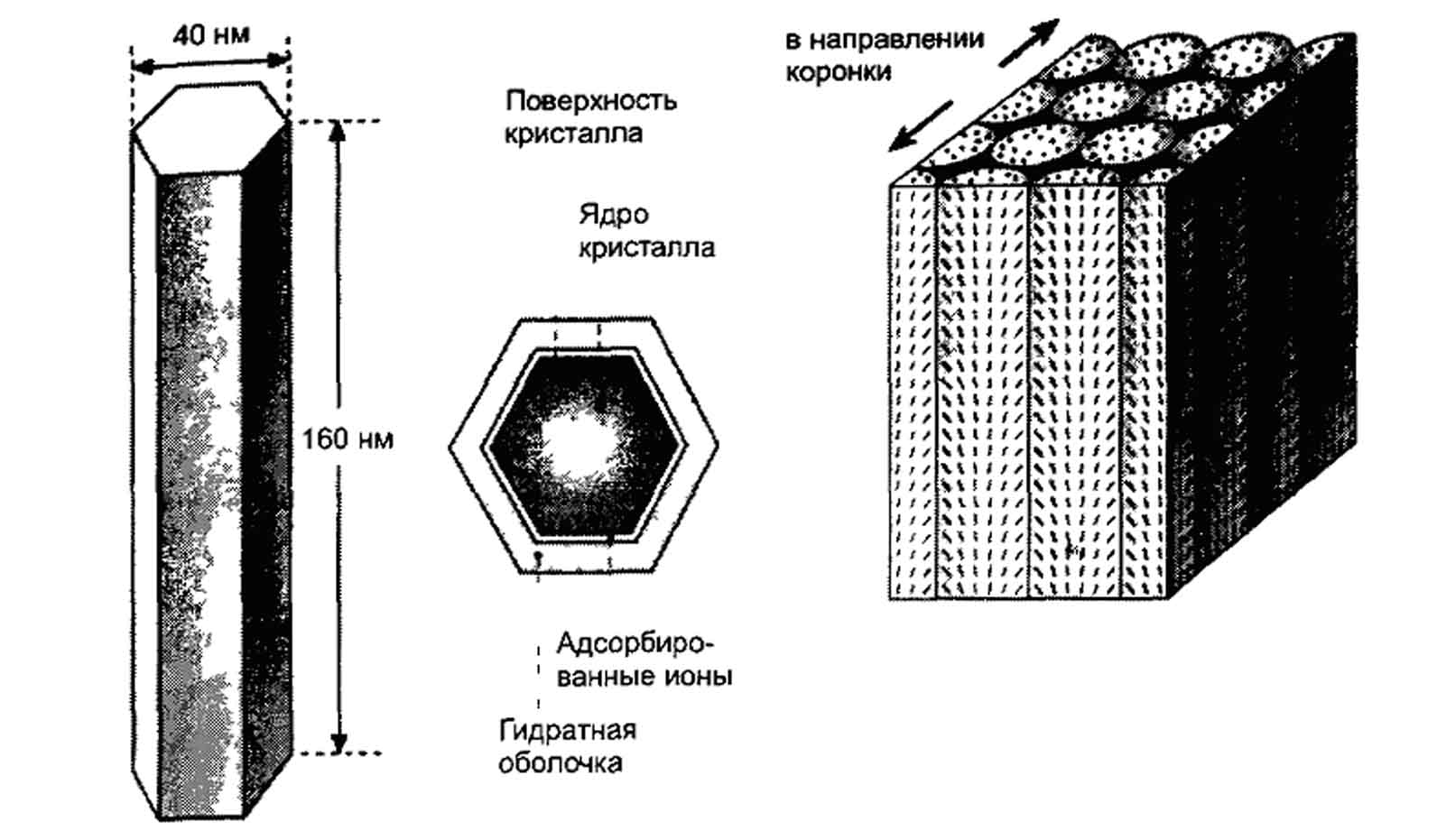

Общая характеристика кристаллов эмали это - по сравнению с другими твердыми тканями - их значительная величина. В среднем их длина -160 нм, ширина - 40-70 нм и толщина - 26 нм. Форма и величина кристаллов эмали может отклоняться от указанной в зависимости от степени зрелости эмали или локализации в оболочке эмали. В поперечном сечении наблюдаются около сотни сгруппированных кристаллов, образующих т. н. эмалевые призмы или эмалевые стержни, которые располагаются от границы эмаль-дентин почти до поверхности эмали. Форма призм как в горизонтальном, так и в вертикальном направлениях имеет волнообразную форму. При этом кристаллы в ядре призм своей продольной осью направлены параллельно продольной оси соответствующей призмы.

Все кристаллы имеют гидрационную оболочку  и окружены слоем протеинов и липидов. Эмалевые призмы проходят через всю толщину эмали зуба. Кристаллы внутри межпризматической субстанциименее упорядочены и образуют с продольной осью призмы угол ==90°.

На поверхности коронки зуба челове ка часто имеется слой беспризменнои эмали толщиной 20-30 мкм, в котором кристаллы расположены плотным слоем параллельно поверхности.



На основании различного пространственного расположения эмалевых призм на снимках, полученных с помощью поляризационного микроскопа, был описан ряд гистологических характеристик.

На шлифах эмали выявляется оптическая неоднородность (темные и светлые полосы), обусловленная различным (продольным или поперечным) направлением S-образно изогнутых эмалевых призм на срезе - полосы Гюнтера-Шрегера.

В продольном срезе  различают углубления на поверхности зуба -перикиматы.

Их число уменьшается от шейки к ко ронке, особенно у людей молодого возраста. У людей старшего возраста эти образования наблюдаются реже. В области апроксимальных контактов между зубами в зоне перикиматов образуются незначительные углубления (mikro pits), создающие условия для скопления микроорганизмов. Предполагают, что эти места могут служить исходной точкой для возникновения кариеса.

Полосы Ретциуса  также можно различить под световым микроскопом. Они образуются в результате периодических фаз покоя амелобластов в период образования эмали, и внешне сходны с процессом образования годичных колец у дерева.

Поверхность эмали только что прорезавшихся зубов покрыта мембраной толщиной ==0,1-5 мкм, устойчивой к внешним воздействиям, например, кислотам. Это первичная остаточная субстанция эпителия, образующего эмаль (cuticula dentis). В полости рта эта мембрана в процессе жевания очень быстро стирается. Она восполняется и заменяется приобре теннойоболочкой на поверхности эмали.

22. Локализация эмали и её химический состав

Эмаль образована эмалевыми призмами и минерализованным веществом. Снаружи эмаль покрыта кутикулой. Эмалевые призмы Эмалевые призмы – основные структурно-функциональные единицы эмали, проходят через всю ее толщу радиально (преимущественно перпендикулярно дентинно-эмалевой границе) и несколько изогнуты в виде буквы S Форма призм на поперечном сечении – овальная, полигональная, арочная (в виде замочной скважины). Диаметр их = 3-5 мкм. Эмалевые призмы состоят из плотно уложенных кристаллов гидроксиапатита и восьмикальциевого фосфата. Каждый кристалл покрыт гидратной оболочкой толщиной 1мкм.  Между кристаллами имеются микропространства, заполненные водой (эмалевой жидкостью). Расположены кристаллы в эмалевых призмах упорядоченно – по их длиннику в виде «елочки», а в центральной части призмы кристаллы лежат почти параллельно ее длинной оси. Органический матрикс, по мере созревания эмали почти полностью утрачивается. Сохраняясь в виде тончайшей трехмерной белковой сети, нити которой располагаются между кристаллами. Призмы характеризуются поперечной исчерченностью. Предполагают, что темные и светлые участки эмалевой призмы отображают неодинаковый уровень минерализации эмали.  Наиболее периферическая часть каждой призмы – это узкий слой (оболочка призмы), состоящий из менее минерализованного вещества. Содержание органических веществ в ней выше. Оболочка призмы является не самостоятельным образованием, а лишь частью самой призмы. Межпризменное вещество Окружает призмы и разграничивает их. При арочной структуре призм межпризменное вещество как таковое практически отсутствует. По строению межпризменное вещество идентично призмам, однако кристаллы гидроксиапатита в нем ориентированы почти под прямым углом к кристаллам образующим призму. Степень минерализации, < чем эмалевых призм, но >, чем оболочек эмалевых призм. В связи с этим при декальцинации в процессе изготовления гистологического препарата или в естественных условиях (под влиянием кариеса) растворение эмали происходит в следующей последовательности: сначала в области оболочек эмалевых призм; затем межпризменного вещества и лишь после этого самих призм. Межпризменное вещество обладает меньшей прочностью, чем оболочек эмалевых призм, поэтому при возникновении трещин в эмали они проходят по нему, не затрагивая эмалевые призмы.  Беспризменная эмаль Самый внутренний слой эмали толщиной 5-15 мкм у дентинно-эмалевой границы (начальная эмаль) не содержит призм, так как во время ее образования отростки Томса еще не сформировались.  Наиболее наружный слой эмали, также не содержит эмалевых призм (конечная эмаль). В постоянных зубах апризматическая зона имеется. А во временных – этот слой выражен слабо и поэтому у детей при изучении поверхности их зубов обнаруживается преимущественно призменная структура, выступающие вершины призм придают поверхности эмали вид «булыжной мостовой».

Минеральные компоненты эмали

Минеральные компоненты эмали представлены в виде соединений, имеющих кристаллическую решетку A (BO) K A Ca, Ba, кадмий, стронций В РО, Si, As, CO; K OH, Br, J, Cl.

* Гидроксиапатит — Са (РО) (ОН) в эмали зуба 75 % ГАП — самый распространенный в минерализованных тканях.

* Карбонатный апатит — КАП — 19 % Са (РО) СО — мягкий, легко растворимый в слабых кислотах, целочах, легко разрушается.

* Хлорапатит Са (РО) Сl 4,4 % мягкий.

* Стронцевый апатит (САП) Са Sr (PO) — 0,9 % не распространен в минеральных тканях и распространен в неживой природе.

* Минеральные вещества — 1 – 2 % в неапатитной форме, в виде фосфорнокислого Са, дикальциферата, ортокальцифосфата.

Особенности строения кристалла

Наиболее типичной является гексогенальная форма ГАП, но может быть кристаллы с палочковидной, игольчатой, ромбовидной. Все они упорядочены, определенной формы, имеют упорядоченные эмалевые призмы — являются структурной единицей эмали.

Кристалл состоит из элементарных единиц или ячеек, таких ячеек может быть до 2 тысяч. Мол. масса 1000. Ячейка — это структура 1 порядка, сам кристалл имеет Mr 2 000 000, он имеет 2 000 ячеек. Кристалл — структура 2 порядка. Эмалевые призмы являются структурой 3 порядка. В свою очередь, эмалевые призмы собраны в пучки, это структура 4 порядка, вокруг каждого кристалла находится гидратная оболочка, любое проникновение веществ на поверхность или внутрь кристалла связано в этой гидратной оболочкой. Она представляет собой слой воды, связанной с кристаллом, в котором происходит ионный обмен, он обеспечивает постоянство состава эмали, называется эмалевой лимфой. Вода внутрикристаллическая, от нее зависят физиологические свойства эмали и некоторые химические свойства: растворимость, проницаемость.
