2. Методика расчета кео при боковом одностороннем освещении

А) Определяем нормативное значение КЕО.

1. Определяем номер группы административного района.

2. Если здание расположено в первой группе определяем нормативное значение КЕО по приложению 1. Если здание расположено в других группах, определяем коэффициент светового климата т_N по таблице 2, затем определяем нормативное значение КЕО по формуле (2).

Б) Определяем расчетное значение КЕО.

1. Используя графики I и II на плане и характерном разрезе помещения, определяем количество лучей n₁; n’₁ и n₂; n’₂. Определяем величину угла q, под которым видна середина участка неба из расчетной точки на характерном разрезе помещения.

2. Определяем значение геометрического КЕО в расчетной точке при боковом освещении по формулам (4) и (5).

3. По таблицам 3-6 определяем значения коэфициентов b_фj; r_o; К_з. По таблицам 7 и 8 определяем значениия коэффициентов t₁; t₂; t₃; t₄; t₅. Определяем значение t₀ по формуле (6).

В) Проверяем условие (1) и делаем вывод о соответствии естественной освещенности нормативным требованиям в заданном помещении.

1.3. Пример 1. Проверка жилого помещения на соответствие нормативным требованиям по естественной освещенности.

Задание: Проверить жилое помещение в г. Москва на соответствие нормативным требованиям по естественной освещенности. Проем располагается по короткой стороне помещения и ориентирован на север. Противостоящие здания отсутствуют.

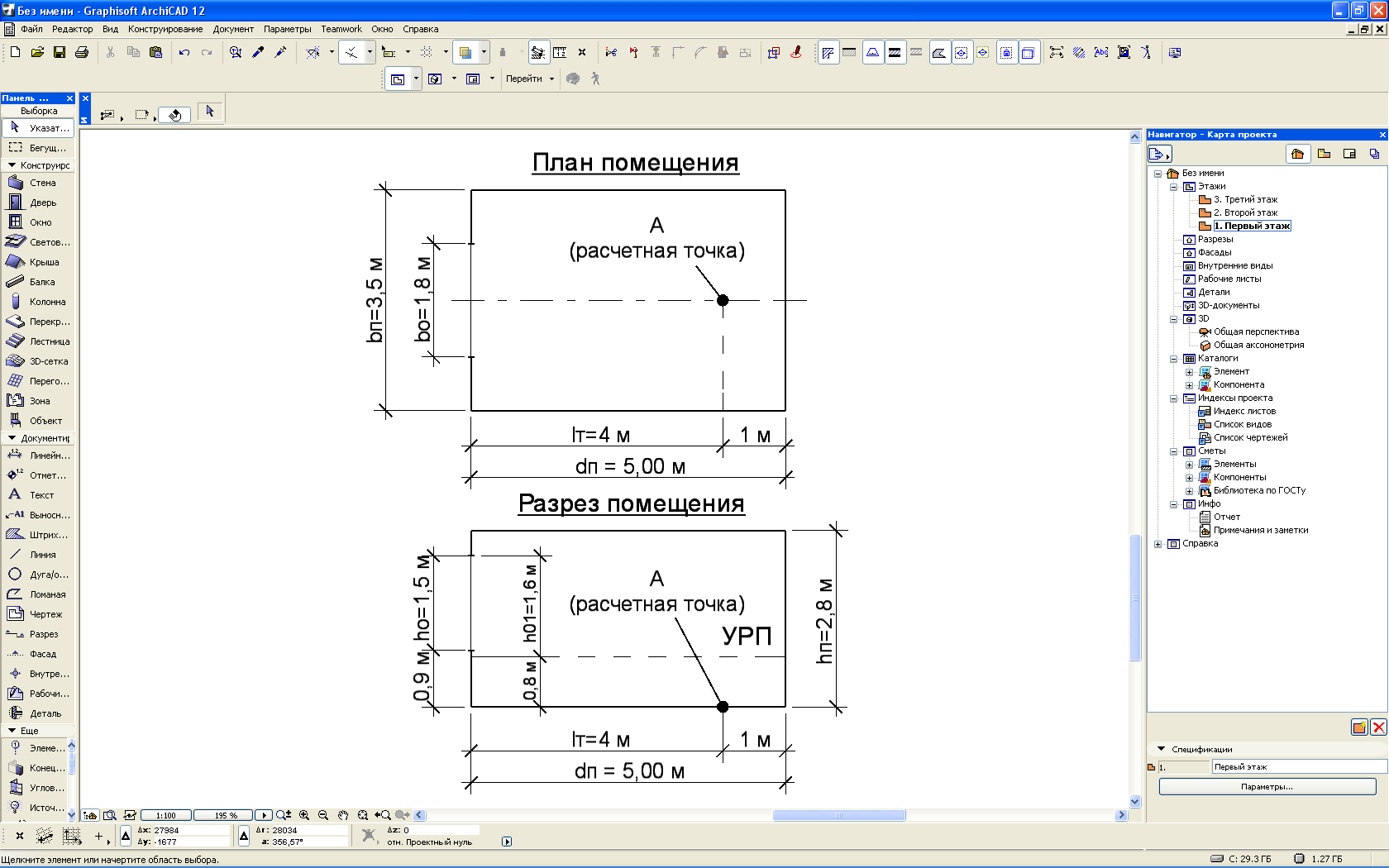

Характеристики помещения: глубина помещения d_п = 5 м; ширина помещения b_п = 3,5 м; высота помещения h_п = 2,8 м. Характеристики проема: ширина проема b_о = 1,8 м; высота проема h_о = 1,5 м; высота низа проёма – 0,9 м. Вид переплёта – деревянный одинарный; вид светопропускающего материала - стекло оконное листовое одинарное.

Толщина наружной стены здания – 0,4 м.

1. Определяем нормативное значение КЕО.

Жилое помещение расположено в г. Москва, относящемся к первой группе административных районов по табл. 1.

Нормативное значение КЕО e_N для первой группы административных районов определяется по приложению 1. Для жилых помещений при боковом освещении, нормативное значение КЕО принимается равным 0,5 %.

e_N=0,5 %.

2. Определяем расчетное значение КЕО.

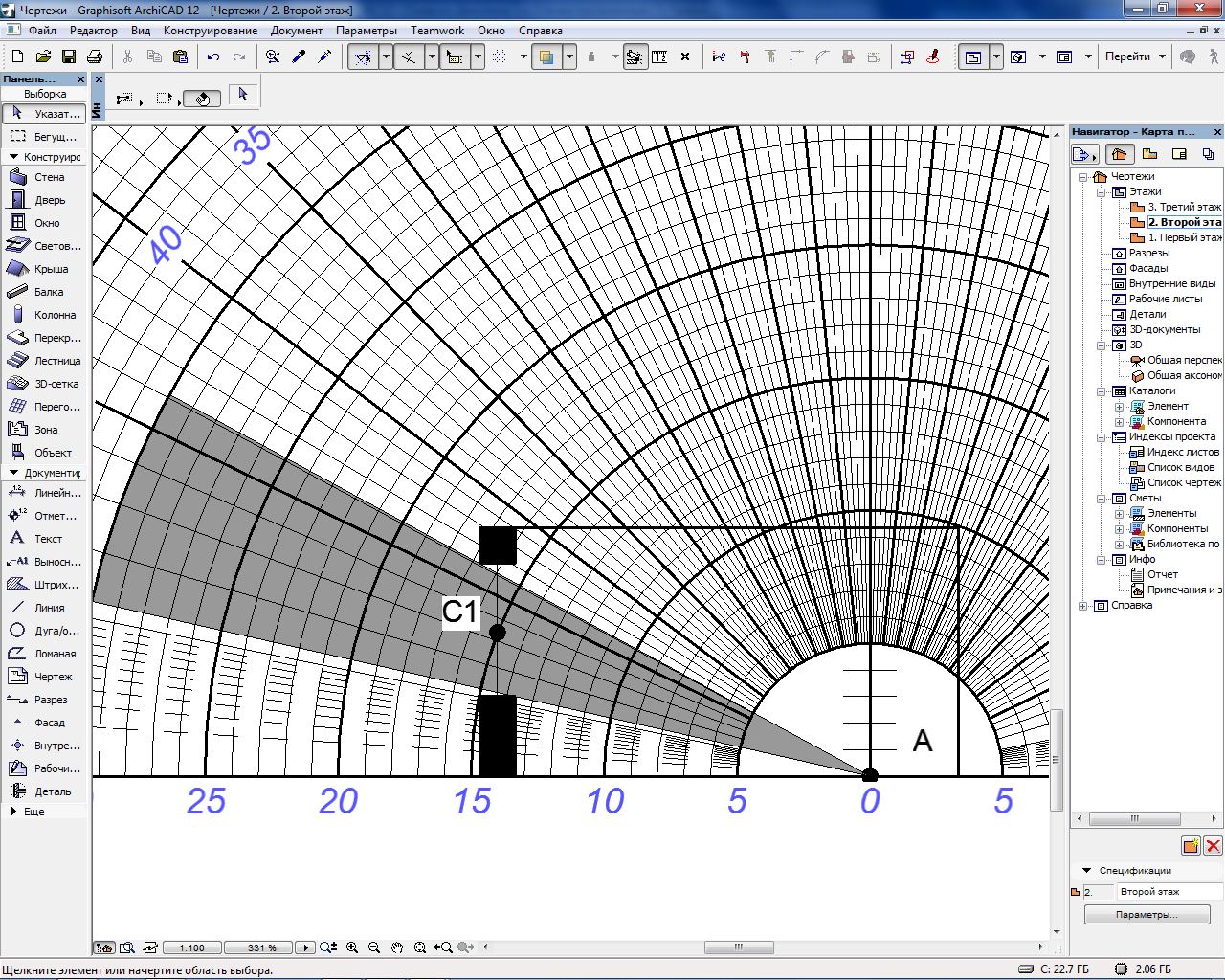

Используя график I определим количество лучей n₁, а также отметим номер полуокружности, совпадающей с серединой С1 участка светопроема, через который из расчетной точки видно небо.

Из приведенного выше рисунка видно, что количество лучей n₁ = 4,8, а номер полуокружности, совпадающей с серединой С1 участка светопроема, через который из расчетной точки видно небо - 15.

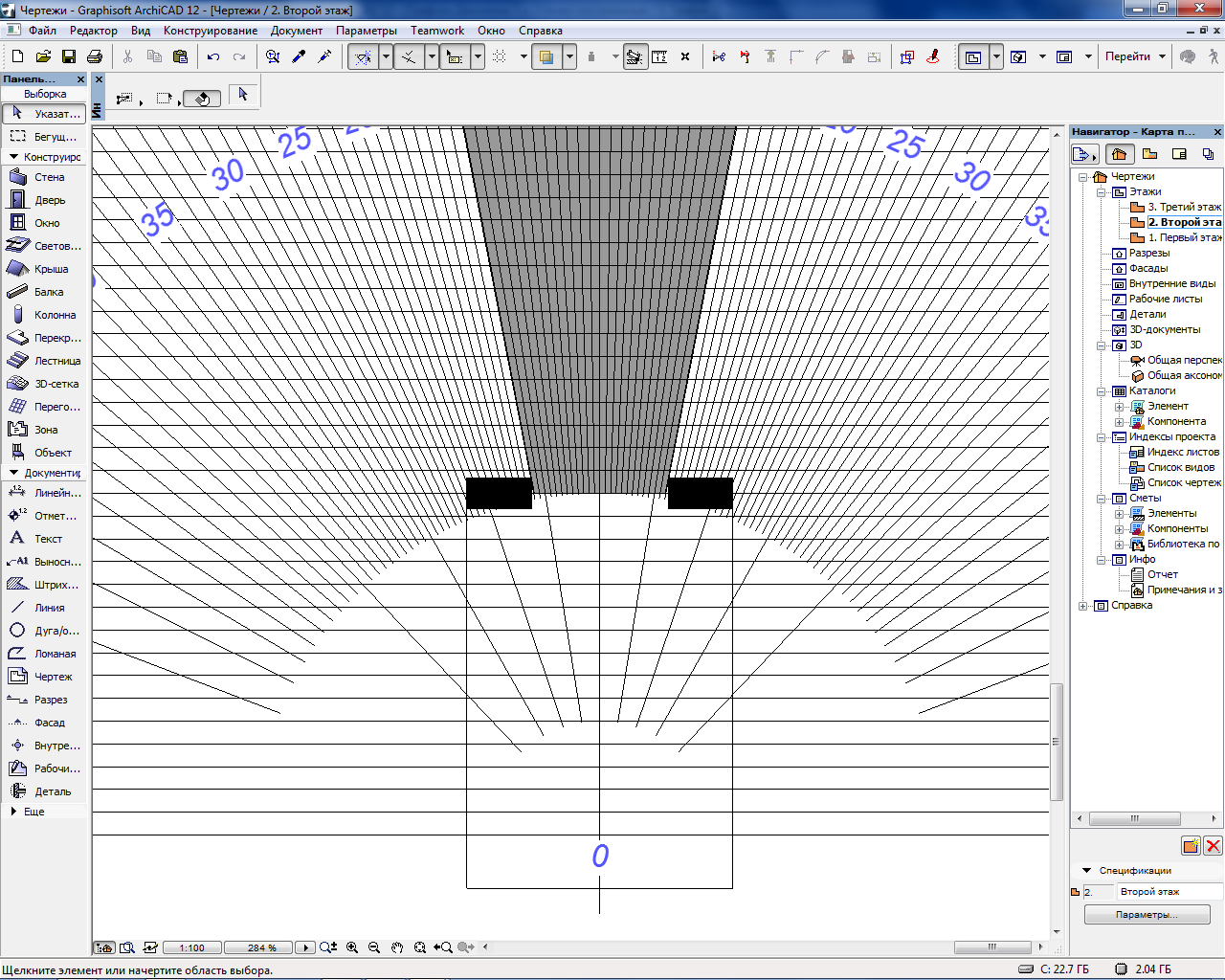

Используя график II определим количество лучей n₂.

Из приведенного выше рисунка видно, что количество лучей n₂ = 24.

По формуле (4) определим значение геометрического КЕО в расчетной точке

е_бi = 0,01(n₁n₂) = 0,01 (4,8 24) = 0,01 115,2 = 1,152

По таблице 3 определим значение коэффициента q_i, учитывающего неравномерную яркость i-го участка облачного неба МКО.

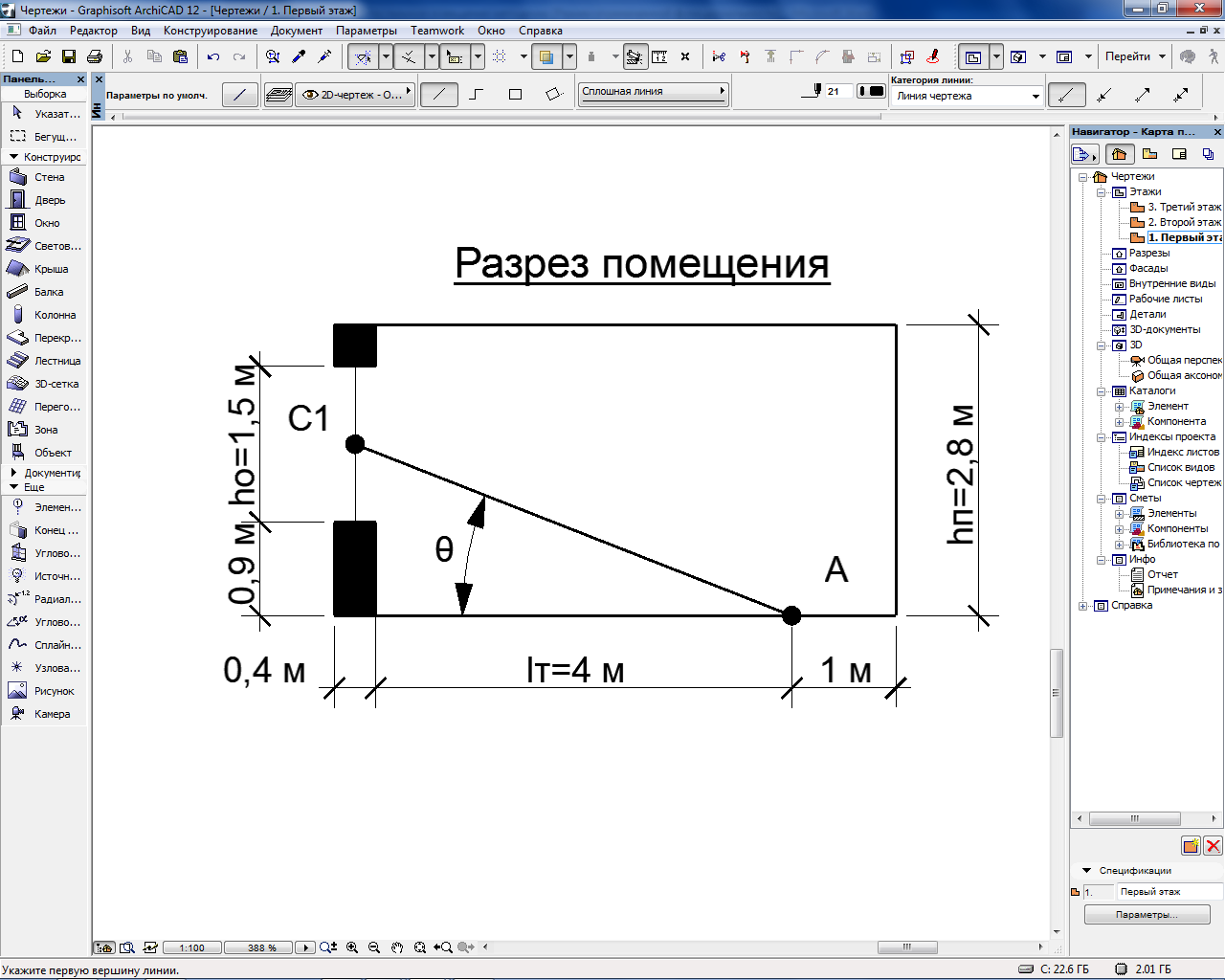

Для этого определим угловую высоту (угол q) среднего луча участка небосвода, видимого из расчетной точки через световой проем в разрезе помещения.

Из приведенного выше рисунка видно, что tgq будет определяться следующим отношением:

Отсюда величина угла q будет равна 21,45⁰.

Используя метод линейной интерполяции по таблице 3 определяем, значение коэффициента q_i=0,741.

По таблице 5 определяем значение коэффициента, учитывающего повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию r_o.

Предварительно вычислим:

Отношение глубины помещения d_п к высоте от уровня условной рабочей поверхности до верха окна h₀₁:

Отношение расстояния расчетной точки от внутренней поверхности наружной стены l_T к глубине помещения d_п:

Отношение ширины помещения b_п к его глубине d_п:

Так как отделка поверхности помещения нам неизвестна, то средневзвешенный коэффициент отражения r_ср принимаем равным 0,50.

Используя метод линейной интерполяции, по таблице 5 определяем, значение коэффициента r_o= 3,527.

По таблице 6 определим значение коэффициента запаса К_з. Для помещения общественных и жилых зданий с нормальными условиями эксплуатации К_з=1,2.

По таблицам 7-8 определим значения коэффициентов t_1;t_2;t_3;t_4;t_5.

Принимаем t₁=0,9; t₂=0,75; значения t_3;t_4;t₅ принимаем равными 1.

По формуле (6) определим значение общего коэффициента светопропускания t_о.

t_о = t₁ t₂ t₃ t₄ t₅ = 0,9 0,75 1 1 1 = 0,675

Найденные выше значения подставим в формулу (2) и определим расчетное значение КЕО.

Так как противостоящие здания отсутствуют, выражение , будет равно нулю, Конечная формула для определения расчетного КЕО будет иметь следующий вид:

%

Таким образом расчетное значение КЕО для заданного жилого помещения г. Москва %.

3. Вывод: заданное жилое помещение в г. Москва соответствует нормативным требованиям по естественной освещенности. Так как по результатам проверочного расчета расчетное значение КЕО оказалось больше нормативного

.
