Тема 4.3. Программируемый параллельный интерфейс (ппи) кр580вв55а.

План:

1. Определение и основные параметры ППИ.

2. УГО и таблица назначения выводов ППИ.

3. Основные блоки и работа ППИ.

1. Определение и основные параметры ппи.

ИМС КР580ВВ55А предназначена для параллельной передачи информации между ПУ и МКПС и содержит три восьмиразрядных канала ввода/вывода А, В, С.

ППИ применяется в качестве элемента ввода/вывода для связи различных ПУ с СШД МКПС.

ОСНОВНЫЕ ПАРАМЕТРЫ ППИ:

1. Число восьмиразрядных каналов – 3.

2. Разрядность ШД – 8.

3. Число программируемых режимов работы – 3.

4. Тактовая частота ≤ 2,5 МГц.

5. Потребляемая мощность ≤ 600 мВт.

2. Уго и таблица назначения выводов ппи.

Номер вывода	Обозначение выводов	Тип выводов	Функциональное назначение выводов
1 - 4, 37 - 40 5 6 7 8,9 10 - 17 18 - 25 26 27 - 34 35 36	ВА7 - ВА0 ___ RD CS GND A1,A0 BC7 - BC0 BB7 - BB0 Ucc D7 - D0 SR ___ WR	Входы/ выходы Вход Вход -- Входы Входы/ выходы Входы/ выходы -- Входы/ выходы Вход Вход	Информационный канал А для связи ППИ с ПУ Чтение информации Выбор ИМС Заземление Разряды адреса (определяют какой канал будет использоваться А,В,С) Информационный канал С для связи ППИ с ПУ Информационный канал В для связи ППИ с ПУ Напряжение питания +5В Канал данных Установка в исходное состояние (обнуление) Запись информации

Таблица6. Назначения выводов ППИ КР580ВВ55А.

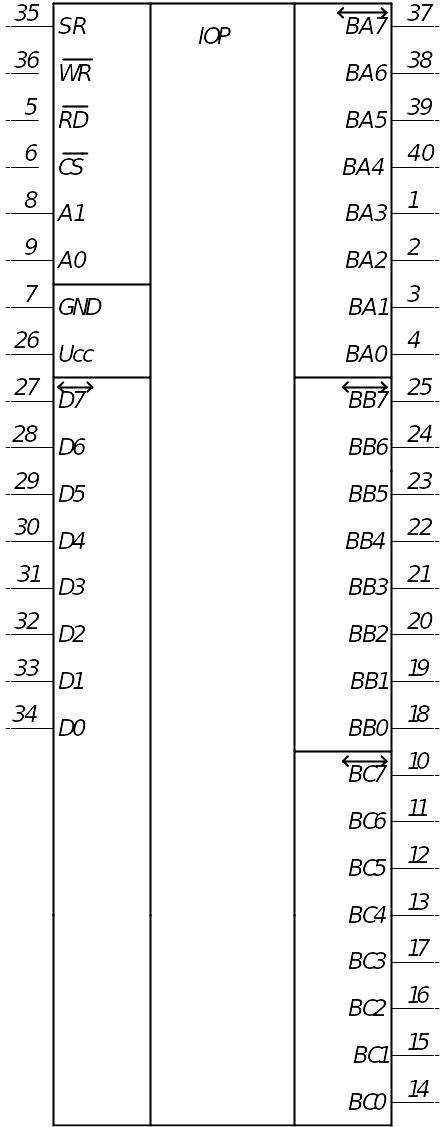

Рис. 4. УГО ППИ КР580ВВ55А.

3. Основные блоки и работа ппи.

ПУ могут подключаться к любому каналу А, В, С. Канал С может быть представлен виде двух независимых 4-х разрядных каналов ввода/вывода. Каждый из каналов А, В, С состоит из 8-ми разрядного регистра и двунаправленных формирователей.

Кроме каналов в состав ППИ входят устройство управления и буфер данных.

Буфер данных осуществляет связь между МКПС и ППИ через восемь линий канала данных D0-D7.

Устройство управления содержит регистр управляющего слова (РУС), в который предварительно производится запись управляющего слова, определяющее режим работы каналов. Устройство управления формирует сигналы выбора канала и направление передачи данных.

Таблица 7. Выбор канала и направления передачи информации.

Сигнал на входах					Направление передачи информации
А1	А0	__ RD	___ WR	__ CS
0 0 1 0 0 1 1 * 1	Операции 0 1 0 операции 0 1 0 1 Операции * 1	чтения 0 0 0 записи 1 1 1 1 блокировки * 0	(ввода) 1 1 1 (вывода) 0 0 0 0 * 1	0 0 0 0 0 0 0 1 0	Канал А →канал данных Канал В →канал данных Канал С →канал данных Канал данных →канал А Канал данных →канал В Канал данных →канал С Канал данных →РУС Канал данных в третьем состоянии (выключено) Запрещенная комбинация

ППИ может работать в одном из трех режимов:

Режим 0 - простой ввод/вывод.

Режим 1 - стробируемый ввод/вывод.

Режим 2 - двунаправленный канал.

Каналы А и В могут работать в различных режимах, а режим работы канала С зависит от режимов работы каналов А и В.

В режиме 0 осуществляется простой ввод/вывод данных по трем восьмиразрядным каналам А, В, С, причем канал С может использоваться как два четырехразрядных канала. Каждый из каналов может использоваться отдельно для ввода и вывода информации. В этом режиме входная информация не запоминается, а выходная хранится в выходных регистрах.

В режиме 1 передача данных осуществляется только по каналам А и В, а канал С служит для приема и выдачи сигналов управления. Каждый из каналов А и В независимо друг от друга могут использоваться для ввода и вывода восьмиразрядных данных, при этом входная и выходная информация записываются в регистры канала.

В режиме 2 передача и прием данных осуществляется через канал А - он восьмиразрядный двунаправленный. Для передачи и приема сигналов управления используются 5 линий канала С. В этом режиме входная и выходная информация записываются во входном и выходном регистрах.

В ППИ присутствует управляющее слово, которое определяет режим работы каналов.

D7

D6

D5

D4

D3

D2

D1

D0

D7 - всегда 1

D6, D5 - определяют режим работы канала А и разрядов 4-7 канала С

Комбинация 00 - режим 0.

Комбинация 01 - режим 1.

Комбинация 1* - режим 2.

D4 - определяет направление передачи данных по каналу А:

Комбинация 0 - вывод.

Комбинация 1 - ввод.

D3 - определяет направление передачи данных по разрядам 4-7 канала С: Комбинация 0 - вывод.

Комбинация 1 - ввод.

D2 - определяет режим работы канала В и разрядов 0-3 канала С:

Комбинация 0 - режим 0.

Комбинация 1 - режим 1.

D1 - определяет направление передачи данных по каналу В:

Комбинация 0 - вывод.

Комбинация 1 - ввод.

D0 - определяет направление передачи данных по разрядам 0-3 канала С: Комбинация 0 - вывод.

Комбинация 1 - ввод.

Контрольные вопросы:

1. Дайте определение ППИ КР580ВВ55А.

2. Перечислите основные параметры ППИ КР580ВВ55А.

3. Зарисуйте УГО ППИ КР580ВВ55А.

4. Расскажите о выводах ППИ КР580ВВ55А.

5. Из каких блоков состоит ППИ и для чего они нужны?

6. Как определить направление передачи информации через ППИ?

7. Расскажите о режиме 0 работы ППИ.

8. Расскажите о режиме 1 работы ППИ.

9. Расскажите о режиме 2 работы ППИ.

10. За что отвечает каждый разряд управляющего слова в ППИ?
