Тема 4.9. Адресные регистры (ар) кр580ир82(83).

План:

1. Определение. Основные параметры АР.

2. УГО и таблица назначения выводов АР.

3. Основные блоки и работа АР.

1. Определение. Основные параметры ар.

Микросхема КР580ИР82(83) - восьмиразрядный адресный регистр, предназначенный для передачи адресных сигналов от ШАМКП на США.

КР580ИР82 - это восьмиразрядный регистр-защелка на D триггерах без инверсии, а КР580ИР83 - это восьмиразрядный регистр-защелка на D триггерах с инверсией.

Основные параметры АР:

1. Число разрядов регистра - 8

2. Время передачи информации от входа до выхода:

   1. КР580ИР82 ≤30 нс

   2. КР580ИР83 ≤22 нс

3. потребляемая мощность - 800 мВт.

2. Уго и таблица назначения выводов ар.

Рис. 12. УГО адресного регистра КР580ИР82(83).

Таблица13. Назначения выводов АР КР580ИР82(83).

Номер вывода	Обозначение выводов	Тип выводов	Функциональное назначение выводов
1 - 8 9 10 11 12 - 19 20	D0 - D7 ___ OE GND STB Q7 - Q0 Ucc	Входы Вход -- вход выходы --	Информационные входы АР (сигналы приходят от ШАМКП) Разрешение передачи (включение АР) Заземление Стробирующий сигнал (по этому сигналу информация защелкивается (сохраняется) в АР) Информационные выходы АР (сигналы уходят на США) Напряжение питания +5В

3. Основные блоки и работа ар.

Адресный регистр КР580ИР82(83) имеет 8 одинаковых функциональных блоков и схему управления.

Каждый блок состоит из D триггера защелки и мощного выходного операционного усилителя без инверсии (КР580ИР82) и с инверсией (КР580ИР83).

При помощи схемы управления осуществляется стробирование записываемой информации и управление включением и выключением ИМС АР. В зависимости от сигнала STB АР может работать в режиме шинного формирователя или в режиме хранения.

При STB=1 и OE=0 АР работает в режиме шинного формирователя, при этом информация на выходах Q0-Q7 повторяет информацию на выходах D0-D7.

При STB=0 и OE=0 АР работает в режиме хранения, при этом происходит «защелкивание» передаваемой информации в 8-ми D-триггерах и она сохраняется до тех пор, пока на STB не придет 1. ___

При ОЕ=1 независимо от STB все выводы АР переводятся в состояние «выключено».

В МКПС с МКП КР580ВМ80А для формирования 16-разрядного адреса необходимы 2 адресных регистра КР580ИР82(83).

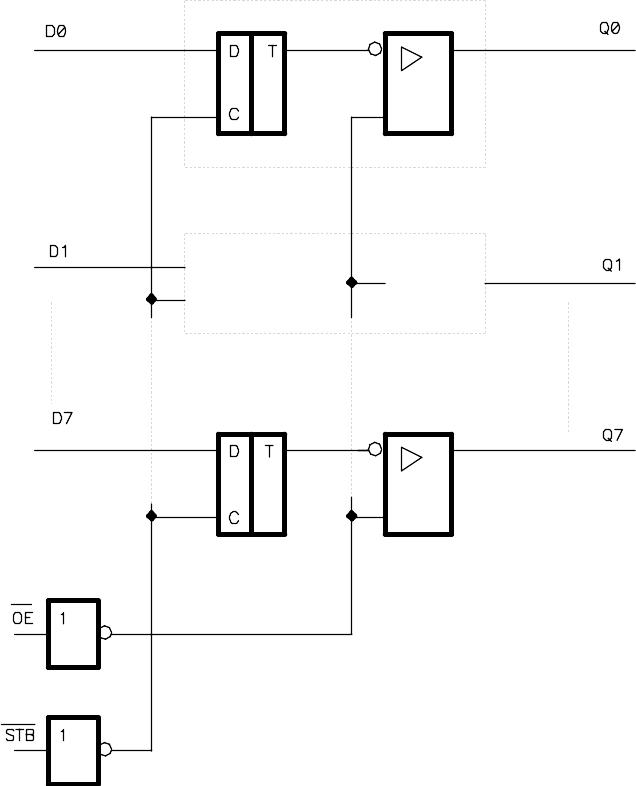

Рис. 13. Функциональная схема АР.

Контрольные вопросы:

1. Дайте определение АР КР580ИР82(83).

2. Перечислите основные параметры АР КР580ИР82(83).

3. Зарисуйте УГО АР КР580ИР82(83).

4. Расскажите о выводах АР КР580ИР82(83).

5. Из каких блоков состоит АР?

6. Расскажите об управляющих сигналах АР и о зависимости от них работы АР.

7. Зарисуйте структурную схему АР.
