4.7. Комплекс мер по охране окружающей среды

Помимо сточных вод, твердых и жидких отходов с установки производятся выбросы в атмосферу таблица 4.7.

Для защиты воздушного бассейна на установке предусмотрены следующие мероприятия:

1. Освобождение системы от паров нефтепродуктов осуществляется в линию сброса горючих газов, то есть в закрытую систему.2. Газы регенерации катализатора перед сбросом в атмосферу нейтрализуются раствором соды для очистки от окислов серы.

3. Исключены постоянные сбросы продуктов на факел и в атмосферу за счёт герметизации оборудования, насосов, компрессора и ведения процесса только в закрытых аппаратах.

4. Для закачки продуктов, содержащих сероводород, применены герметичные насосы.

5. Все газообразные продукты подвергаются очистке от сероводорода раствором моноэтаноламина.

6. В печи П-201 установлены горелки с минимальным коэффициентом избытка воздуха (1,05), значительно снижающим образование оксидов азота.

Таблица 4.7

Выбросы в атмосферу

№ п/п	Наименование выброса	Количество образования выбросов по видам, т/год	Условия (метод) ликвидации, обезвреживания, утилизации	Периодичность выбросов	Установленная норма содержания загрязнений в выбросах, мг/м3*	Примечание
1	2	3	4	5	6	7
1	Печь П-201	NO2-91, 675 SO2-2, 649 CO-1, 261	Утилизируются во встроенных воздухоподогревателях	Постоянно	NO2-214,682 SO2 –13,267 CO-6,486	Дымовая труба
2	Газовый компрессор	С1-С5 -1, 388 H2S-0, 0076	1.Своевременное принятие мер по ликвидации очага загазованности. 2.Сигнализа-ция о загазованности. СТМ.	постоянно	C1-C5-8,671 H2S-0,0462	Система В1 Дефлекторы
3	Насосная	С1-С5 –0,096 H2S-0,0018		постоянно	C1-C5-3,333 H2S-0,1333	Система В1 Дефлекторы
4	Реактор Р-201	SO2-0,54 CO-2,019		Один раз в год	SO2-3255 CO-12174,375	Свеча сброса
5	Технологическое оборудование	С1-С5 –298,331 H2S-1,0779		Неорганизованные выбросы	C1-C5-32120,06 H2S-116,053

Примечание: Кроме указанных предусматриваются сбросы в атмосферу от предохранительных клапанов сжатого воздуха, инертного и водородсодержащего газов.

4.8. Инженерные решения и предложения по обеспечению безопасности и экологичности работы Расчет молниезащиты реактора р-201 установки гидроочистки дизельного топлива лч-24-2000-86

Устройство молниезащиты - система, позволяющая защитить здание или сооружение от воздействий молнии. Она включает в себя внешние и внутренние устройства. В частных случаях молниезащита может содержать только внешние или только внутренние устройства.

Воздействие молнии принято подразделять на две основные группы: первичные - вызванные прямым ударом молнии (ПУМ), и вторичные – индуцированные близкими ее разрядами или занесенные в объект протяженными металлическими коммуникациями.

Устройства защиты от прямых ударов молнии (молниеотводы) - комплекс, состоящий из молниеприемников, токоотводов и заземлителей.

Устройства защиты от вторичных воздействий молнии - устройства, ограничивающие воздействия электрического и магнитного полей молнии.

Цель: проверить обеспеченность защитой от ПУМ реактора Р-201 установки гидроочистки дизельного топлива ЛЧ-24-2000-86.

Исходные данные:

h_x1 = 12,9 м; h_x2 = 2 м;

h_x = 14,9 м (высота реактора над нулевым уровнем);

r_x1 = 10 м; r_x2 = 3,8 м;

h₀ = 100 м – высота дымовой трубы.

Расчет:

Выбор типа и высоты молниеотводов производится исходя из значений требуемой надежности Р_з. Объект считается защищенным, если совокупность всех его молниеотводов обеспечивает надежность защиты не менее Р_з. Для специальных объектов минимально допустимый уровень надежности защиты от ПУМ устанавливается в пределах 0,9-0,999 в зависимости от степени его общественной значимости и тяжести ожидаемых последствий от ПУМ по согласованию с органами государственного контроля.

Во всех случаях система защиты от прямых ударов молнии выбирается так, чтобы максимально использовались естественные молниеотводы, а если обеспечиваемая ими защищенность недостаточна - в комбинации со специально установленными молниеотводами.

В общем случае выбор молниеотводов должен производиться при помощи соответствующих компьютерных программ, способных вычислять зоны защиты или вероятность прорыва молнии в объект (группу объектов) любой конфигурации при произвольном расположении практически любого числа молниеотводов различных типов.

Стандартной зоной защиты одиночного стержневого молниеотвода высотой h является круговой конус высотой h₀ < h, вершина которого совпадает с вертикальной осью молниеотвода. Габариты зоны определяются двумя параметрами: высотой конуса h₀ и радиусом конуса на уровне земли r₀.

Согласно ПУЭ реактор Р-201 создает зону класса В-1г. Принимаем уровень надежности защиты от прямых ударов молнии Р = 0,99. Защиту от ПУМ можно осуществить одиночным стержневым мониеотводом.

Радиус зоны защиты (r_x) на высоте h_x равен

В соответствии с таблицей высота и радиус зоны защиты соответственно равны

h₀ = 0,8 h, r₀ = 0,8 h

Тогда

h₀ = 0,8 h = 0,8 36 = 28,8 м

r₀ = 0,8 h = 0,8 36 = 28,8 м

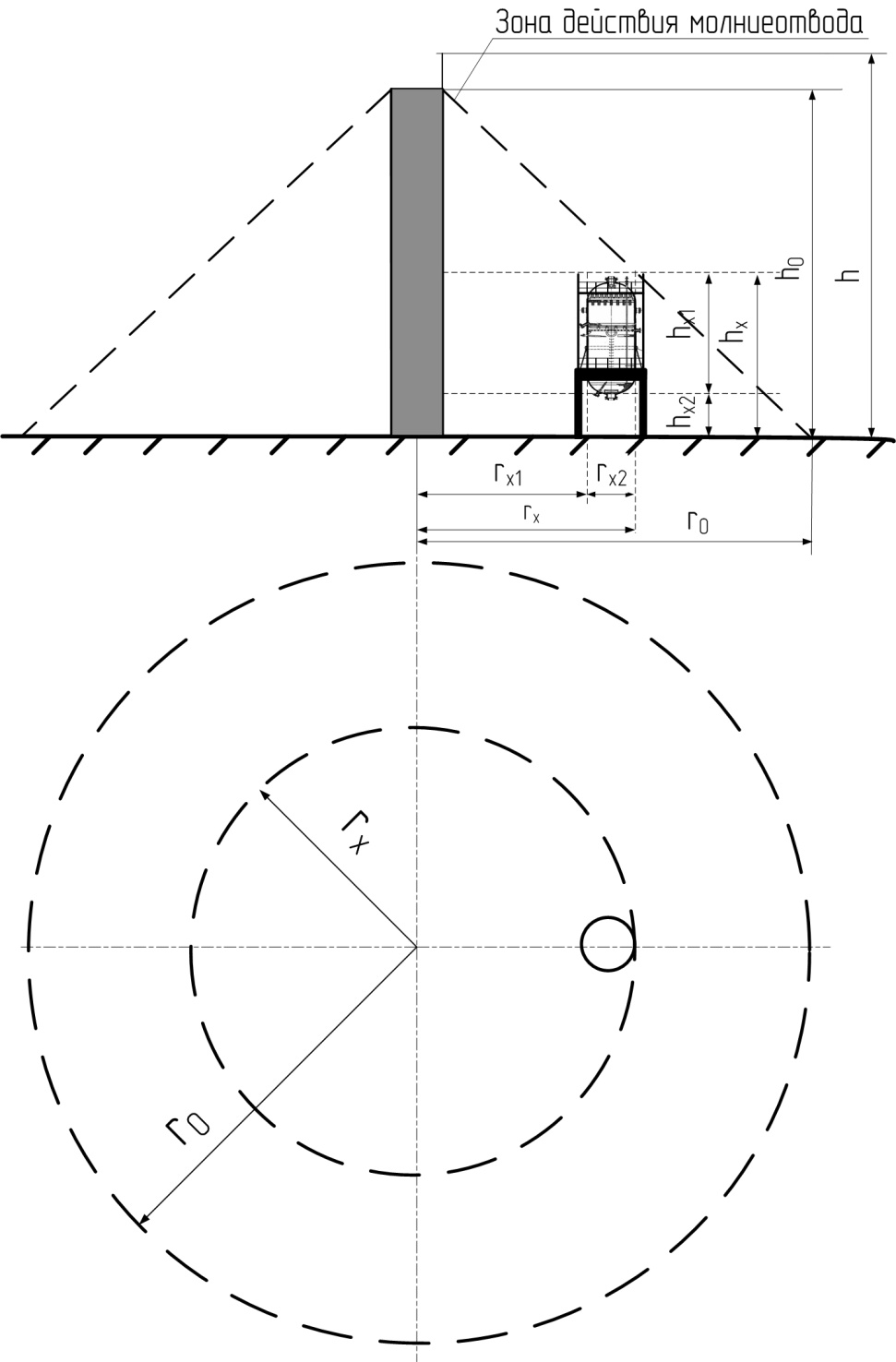

Рис.4.1. Зона защиты одиночного стержневого молниеотвода реактора Р – 201

ГО дизельного топлива ЛЧ-24-2000-86

Вывод: Проведенный расчет показал, что для обеспечения молниезащиты реактора можно установить одиночный стержневой молниеотвод высотой 36 метров. А так как известно, что реактор находится на расстоянии 10 м от дымовой трубы высотой 100 м, рационално будет установить молниеприемник на вершину дымовой трубы. Таким образом дымовая труба будет обеспечивать молниезащиту реактора гидроочистки дизельного топлива ЛЧ-24-2000-86.
