Самостійна робота № 22
Тема : Контролер прямого доступу до пам’яті КР580ВТ57
BIC програмованого контролера прямого доступу до пам'яті (КПДП) КР580ВТ57 призначена для організації високошвидкісного обміну даними між пам'яттю і зовнішніми пристроями, що виконується за ініціативою ЗП. КПДП генерує управляючі сигнали, необхідні для організації обміну. КПДП містить 4 канали прямого доступу, кожен з яких забезпечує передачу блоку даних розміром до 16 Кбайт з довільним початковим адресою в діапазоні від 0 до 64 Кбайт.

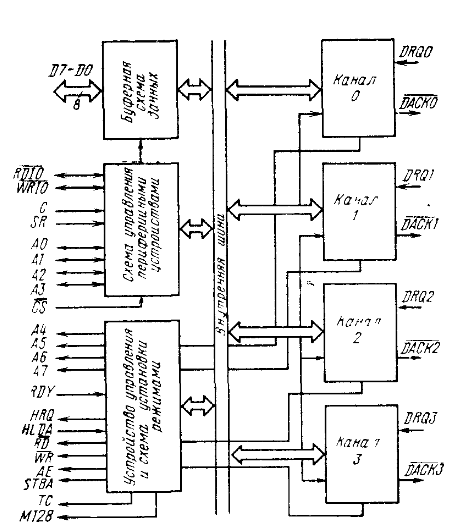

До складу BIC входять:
- двонаправлений двустабільний буфер даних (BD), призначений для обміну інформацією між МП і КПДП;
- схема управління читанням / записом (RWCU), адреси внутрішні регістри КПДП і керуюча обміном по шині D (7-0);
- блок управління (CU), що містить регістри режиму та стану КПДП і забезпечує послідовність операцій, необхідну для організації режиму прямого доступу до пам'яті;
- блок управління пріоритетами (PCU), що забезпечує певний порядок обслуговування запитів ВУ;
- 4 канали прямого доступу (CH0 - CH3), кожен з яких містить регістр адреси комірки пам'яті, з якою проводиться обмін, і лічильник циклів обміну, 2 старших розряду якого відведені для завдання операцій обміну.

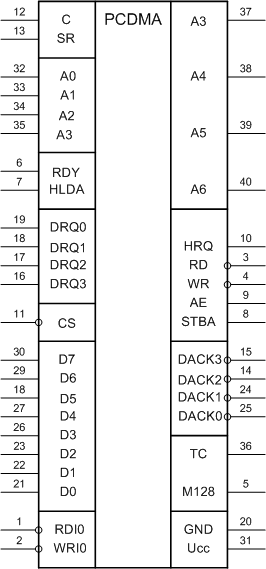

Призначення виводів
Вивід |
Позначення |
Тип вивода |
Функціональне призначення виводів |
1 |
RDI0 |
|
Читання вводу/виводу |
2 |
WRI0 |
Вхід/Вихід |
Запис вводу/виводу |
3 |
RD |
Вихід |
Читання пам’яти |
4 |
WR |
Вихід |
Запис памяти |
5 |
M128 |
Вихід |
Модуль 128 |
6 |
RDY |
Вхід |
Сигнал "Готовність" |
7 |
HLDA |
Вхід |
Сигнал "Підтверждення захвату" |
8 |
STBA |
Вихід |
«Стробирующий» сигнал адреси |
9 |
AE |
Вихід |
Дозвіл адреси |
10 |
HRQ |
Вихід |
Запит захвату |
11 |
CS |
Вхід |
Вибір мікросхеми |
12 |
C |
Вхід |
Тактовий сигнал |
13 |
SR |
Вхід |
Сигнал "Установки" |
25, 24, 14, 15 |
DACK0-DACK3 |
Вихід |
Підтвердження прямого доступу до пам’яти каналів 0-3 |
19, 18 17, 16 |
DRQ0-DRQ3 |
Вихід |
Запит прямого доступу до пам’яти каналів 0-3 |
20 |
GND |
- |
Загальний |
30, 29, 28, 27, 26, 23, 22, 21 |
D0-D7 |
Входи/ Виходи |
Канал даних |
31 |
Ucc |
- |
Напруга живлення |
32-35 |
A0-A3 |
Входи/Виходи |
Канал адреси |
36 |
TC |
Вхід |
Кінець лічби |
37-40 |
A4-A7 |
Виходи |
Канал адреси |
