4.3. Расчёт потребного количества оборудования и коэффициента загрузки.
Потребное количество оборудования зависит от трудоёмкости годовой производственной программы, действительного фонда времени единицы оборудования.
Fд=(365-52.2-8).8,2.2.(I-5/100)=3940час.
4.3.1. Определяем годовую трудоёмкость производственной
программы.
Она зависит от норм времени на единицу продукции и программы выпуска изделий.
Q=Σ tшт*N/60 н/час (4.5)
где Q - годовая трудоёмкость производственной программы.
tшт. - норма времени на единицу продукции (берётся из карты комплексного технологического процесса сборочных и сборочно-сварочных работ).
N — программа выпуска изделий.
п - номенклатура изделий. В нашем примере:
tшт1=14,l мин.
tшт2=8,9 МИН.
Тогда:
Q1=(14,l*100000)/60=23500 н/час.
Q2=(8,9*100000)/60=14833 н/час.
Годовая трудоёмкость подсчитывается по каждому подузлу. Годовая трудоёмкость работ на узел определяется как сумма годовой трудоёмкости изготовления подузлов.
4.3.2. Определение норм выработки.
Средняя норма выработки за смену определяется по формуле:
П=(8,2*60) tшт.шт., (4.6.)
где - 8,2 - продолжительность рабочей смены при 5-ти дневной рабочей недели.
tшт. — норма времени на единицу продукции.
П1=8,2*60/14,1=34шт. П2=8,2*60/8,9=55 шт.
4.3.3. Расчёт потребного количества единиц сварочного оборудования.
Потребное количество единиц сборочно-сварочного оборудования каждого типоразмера для выполнения программы по каждой операции определяется по формуле:
Cp=Q/Fд*KBH шт., (4.7.)
Где Ср - расчётное количество единиц оборудования.
Квн - коэффициент выполнения действующих норм (в предварительных работах Квн обычно принимают равным 1,1-1,2). Если в результате расчёта получится дробное число, то оно округляется до ближайшего целого числа, определяющая принятое число единиц оборудования для сварки узла
Ср1=23500/3940* 1,1=5,4 шт. Принимаем 6 ед. оборудования МТ-1207. Ср2=14833/3940* 1,1=3,42 шт.
Принимаем 4 ед. полуавтомата типа А-537.
Если для работы необходимо приспособление, то количество их принимаем равным количеству единиц оборудования (при условии, что сборку и сварку осуществляет 1 рабочий сварщик).
4.3.4. Расчет коэффициента загрузки оборудования.
Коэффициент представляет собой отношение расчетного количества отдельных групп оборудования к принятому.
ή=Ср/Сп*100 (4.8.)
где ή - коэф. загрузки оборудования.
Кроме коэффициента загрузки отдельных групп оборудования, подсчитываются средний коэффициент загрузки оборудования по участку:
ή=Σср/Σсп*100 (4.9.)
Необходимо стремиться к тому, чтобы коэффициент загрузки оборудования был возможно ближе к единице (к 100%). В серийном производстве величина его в среднем по цеху должна быть не менее 85%, а в массовом
производстве не менее 80%.

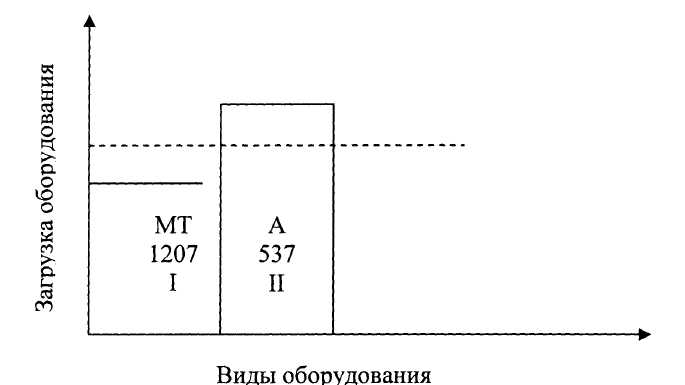

Составляется график загрузки оборудования
ή1=5,4/6* 100=90% ή2=3,42/4* 100=85,5%
Средний коэффициент загрузки оборудования
rjcp=5,4+3,42/6+4* 100=88,2%.
Средний
коэффициент загрузки оборудования
