5. Определение характеристик тонкопленочного нагревательного элемента под действием приложенного напряжения

Вторым шагом моделирования в ANSYS является расчет модели.

ANSYS Main Menu - Solution - Analysis Tape - New Analysis

(Главное Меню - Решение - Тип Анализа - Новый анализ)

В появившемся окне выбирается тип анализа: Tape of analysis - Static - OK (Тип анализа - Статический - ОК)

ANSYS Main Menu - Solution --Solve- - Current LS (load step)

(Главное Меню - Решение - Решать - Ход решения)

Появляются два окна:

Окно STATUS Command содержит полную служебную информацию о решаемой задаче. После просмотра оно должно быть закрыто.

В окне запуска решения задачи Solve Current Load Step нажимается ОК.

В случае корректно заданных исходных данных появляется окно с надписью Solution is done (Решение выполнено). Окно закрывается - Close.

5.1. Просмотр распределения температуры

Вначале необходимо осуществить чтение результатов расчета.

ANSYS Main Menu - General Postproc - -Read Results- - Firs Set

(Главное Меню - Главный Постпроцессор - -Чтение результатов- - Первый набор)

ANSYS Main Menu - General Postproc - -Plot Results- - Nodal Solution

В появившемся окне выбирается тип отображаемых результатов – температура:

5.2. Просмотр распределения плотности тока

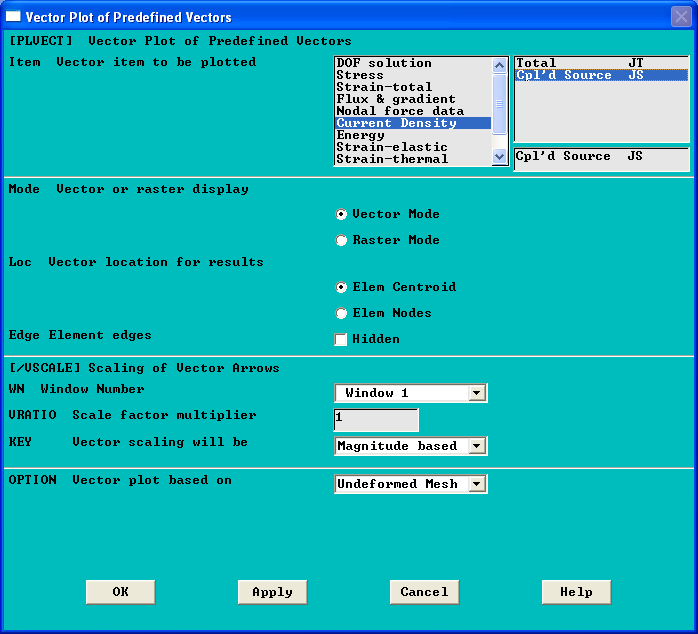

ANSYS Main Menu - General Postproc - -Plot Results- - Vector Plot -> Predefined …

Плотность тока в ANSYS может отображаться лишь в векторном виде. В появившемся окне выбирается вариант отображения поверхностной плотности тока:

Результаты определения максимальных значений температуры и плотности тока заносятся в таблицу 3.

В соответствии со значениями напряжений, приведенных в таблице 3, проведите исследование зависимости максимальных температур и максимальных значений плотности тока от величины приложенного напряжения.

6. Просмотр и сохранение результатов моделирования

Получение копии изображения модели

Utility Menu - PlotCtrls - Style -> Background -> Display Picture Background

(Вспомогательное Меню - Управление рисованием - Стиль - Фон - Показать фон рисунка)

Убрать выделение раздела Display Picture Background

Utility Menu - PlotCtrls - Style -> Colors -> Reverse Video

(Вспомогательное Меню - Управление рисованием - Стиль - Цвета - Негативное изображение)

Фон рабочего поля становится белым.

Utility Menu - PlotCtrls - Capture Image

(Вспомогательное Меню - Управление рисованием - Захват изображения)

Появляется отдельное окно с копией рабочего окна. Изображение сохраняется в рабочую папку под оригинальным именем: File -> Save As .

Замечание! При сохранении рисунка с тем же именем предыдущее изображение будет утеряно!

Сохраните файл в соответствии с п. 2.7.

Выход из программы:

File - > Exit… - > Quite - No Save! - > OK

7. Задание на лабораторную работу

1. Провести моделирование тонкопленочного микронагревателя средствами программного пакета ANSYS

2. Заполнить значениями результатов моделирования таблицу 3 и построить зависимости температуры и плотности тока в тонкопленочном микронагревателе от величины приложенного напряжения

3. Оформить отчет по лабораторной работе
