1.1 .От воздействия потока воды
где Eδ - расчетный коэффициент лобового сопротивления, зависящий от угла установки (а) и осадки бона Eδ =V(α,t) берется по графику и из таблицы (1, стр.83)
t - осадка бона, м зависит от наличия и конструкции козырька
№ |
Конструкция козырька |
Тип козырька |
Осадка бона |
I |
Без козырька |
- |
0,8 d |
II |
Однобревенный |
I |
0,4 d |
III |
Дощатый |
II |
0,55 d |
IV |
Брусчатый |
III |
0,65 d |
где: d - диаметр бревен бона, м;
L - длина бона, м; ρ – плотность воды, ρ =1000кг/м3;
V - поверхностная скорость потока воды, м/сек; α - угол установки бона, град.
Козырек отсутствует, осадка бона t=0,65 *d=0,65*0,26=0,169м
п
= 0,65*0,169*75*sin17*
=3279
Н

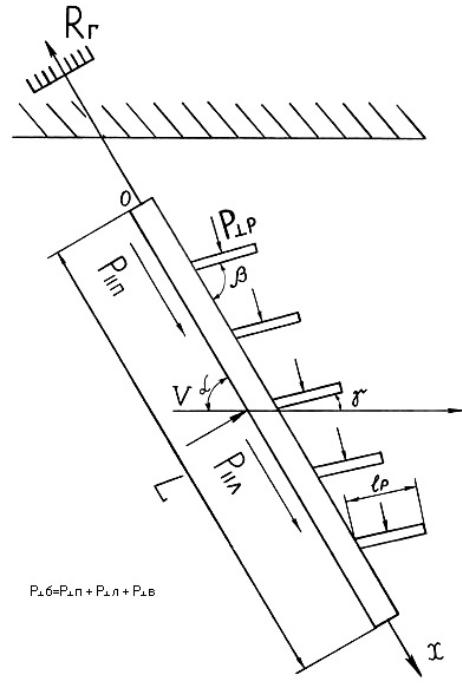

Рис.3 Расчетная схема сил, действующих на реевый бон.
1.2. от воздействия проплывающего вдоль бона леса
где vл - расчетный коэффициент сопротивления трения леса о бон
в зависимости от конструкции бона:
для однородных без козырька - 0,014,
с козырьком I типа - 0,013,
с козырьком 2 и 3 типов - 0,006.
bл - расчетная ширина полосы леса, проплывающего вдоль бона.
где КЛ- коэффициент, учитывающий, какая часть проплывающего вдоль сооружения леса давит на наплавную часть КЛ =0,5-1.
NСУТ - суточный объем лесоматериалов, проплывающих по рассматриваемому участку пути, м3;
λ - коэффициент неравномерного проплава леса вдоль бона;
Т - продолжительность скатки древесины с приречного склада в сутки, час;
k — коэффициент перехода от поверхностной скорости течения к средней скорости движения бревен;
hусл - условная высота полосы проплывающих круглых лесоматериалов
V - поверхностная скорость потока воды, м/сек.
м
Н
1.3.от воздействия ветра на бон и на плывущий вдоль него лес
где VВ - коэффициент сопротивления воздуха, зависит от скорости ветра;
Расчетная скорость ветра, м/сек |
6 |
10 |
12 |
16 |
Значение VB |
0,0011 |
0,008 |
0,00075 |
0,0006 |
b - ширина бона, м
b = (0,8 - l,0)*n*db
где n - число бревен по ширине бона, шт;
db - средний диаметр бревна бона, м.
рв, - плотность воздуха, рв = 1,3 кг/м3;
VВ — расчетная скорость ветра, м/сек.
b=0,9*4*0,26=0,94 м.
Н
где lл - расчетный коэффициент сопротивления трения леса о бон в зависимости от конструкции бона;
вл - расчетная ширина полосы леса, проплывающего вдоль бона, м;
L -длина бона, м. ,
Для
дальнейшего расчета направление ветра
и силу его воздействия выбирают наихудшее
перпендикулярное бону
или
Н
2. Продольные (параллельные) составляющие силы, действующих на бон.
2.1.От воздействия потока воды
где lб- расчетный коэффициент трения воды о бон, равный для однородных
по высоте бонов без козырька lб =0,9
тоже, для бонов с козырьками - lб =1 ,25 - 1,50.
Н
2.2.От воздействия проплывающего вдоль бона леса.
где μ - коэффициент трения плывущего леса о бон, μ=0,3-0,7; примем μ = 0,5;
*(397,6+3679,6)=2038,6
Н
3. Нормальная составляющая действия потока на рею:
где Eр - коэффициент сопротивления давления на рею в зависимости от конструкции бона, осадки реи и угла у , Eр = l(у,t) принимаются по табл. (1,стр.84),
tp -осадки реи, м,
1Р- длина реи, м ;
γ - угол атаки реи потоком, град. γ =β – α,
где β- угол между боном и реей, оптимальное значение угла по условию наивыгоднейшей работы реи равно
=
= 54 о.
γ = 54 – 17 = 37 о.
Н
4. Определение количества рей.
Требуемое количество рей (i) , размещенных на равных расстояниях по длине бона, при заданных или принятых размерах их, необходимое для удержания бона под утлом а к направлению потока воды, определяется по формуле:
lр - длина реи, м;
h - длина бона, м
Н
Расстояние между реями равно:
м
>
30>6,5
5. Расчет нагрузки на головную опору и подбор лежня.
Нагрузка на головную опору определяется из уравнения проекции всех сил, действующих на продольную ось бона, и рассчитывается по формуле
119307,2+2038,6
+2,5*7345,16*sin54=136201,7
Н
Н
Диаметр каналов лежня подбирается по разрывному усилию по соответствующим ГОСТ 2688-69, ГОСТ 3070-66, ГОСТ 3071-66.
Таблица 3. Разрывное усилие и масса пог. м. каната в зависимости от диаметра.
Диаметр, мм |
Разрывное усилие, кН |
Масса 1 пог. м., кг |
11,5 |
56,4 |
0,43 |
15,0 |
109,9 |
0,83 |
20,0 |
179,0 |
1,38 |
24,5 |
271,7 |
2,06 |
31,5 |
440,9 |
3,34 |
36,5 |
576,3 |
4,34 |
44,5 |
896,6 |
6,80 9,79 |
54,0 |
1294,9 |
Разрывное усилие, кН – 440,9
Диаметр, мм – 31,5
Масса, кг – 3,34
Статический расчет реевых бонов.
Цель расчета - определение размеров бона, обеспечивающих их прочность под действием сил, вычисленных гидродинамическим расчетом.
2.1 Поперечное сечение бревен бона проверяется по расчетному сопротивлению на изгиб по формуле:
где Мmах - максимально изгибающий момент, кгс М
а) при действии на лесонаправляющее сооружение (бон) равномерно-распределенной нагрузки
где
интенсивность равномерно-распределенной
нагрузки от действия потока воды, силы
ветра и проплывающего леса,
l - расчетный пролет между опорами (реями)
Н*м
б) при действии сосредоточенных сил (удар сплоточных единиц)
где γдp - объемный вес древесины, кг/м3;
w - объем сплоточной единицы, м3 ;
V - поверхностная скорость течения потока, м/сек;
g - ускорение свободного падения, равное 9,81 м/сек2;
ϕ - величина возможного перемещения реевого бона в момент удара;
при w = 25 м3 и V >1,5 м/сек φ = 1,5 м
Н
в) при совместном действии равномерно-распределенной и сосредоточенной нагрузок
W – момент сопротивления
здесь:
n- число бревен в поперечном сечении;
Wбр = 0,1d3 =0,1*0,263=0,00176 где d - диаметр бревна бона;
kw - опытный коэффициент, учитывающий влияние на прочность бона стыков бревен и элементов связи (1, стр. 85)
RИЗГ- расчетное сопротивление древесины изгибу вдоль волокон, принимается по СниП-П, 25-80 «Деревянные конструкции. Нормы проектирования».
W=1,08*4*0,00176=0,01 м3
2.2 расчет прочности бонов при действии продольных нагрузок.
Под действием продольных нагрузок, вызывающих деформацию растяжения, боны обычно разрушаются от разрыва элементов связей (болтов, нагелей и т.д.).
Р//доп = βб∙dб∙dср2∙Rсм
βш -опытный коэффициент =0,046
-
средний диаметр бревна, болта
Rсм - расчетные сопротивления древесины вдоль, поперек волокон и изгибу по СниП-П.25-80;
Р//доп = 0,046∙0,075∙0,25∙180000=155,25
2.3. Расчет бонов при совместном действии продольных и поперечных нагрузок производится по формуле:
где Σ- суммарная продольная нагрузка на бон, равная
=119307,2+2038,6=121345,8H
FУСЛ- условная площадь поперечного сечения бона при растяжении
РДОП - допускаемая продольная нагрузка в зависимости от вида соединения (связей);
Rp - расчетное сопротивление древесины растяжению вдоль волокон, кгс/см2 по СниП-П.25-80.
=1102501+9384,83=1111885,83
