Приклади розрахунку:

а) Визначити необхідну активність цементу для отримання бетону марки при стиску 50 МПа при значенні В/Ц = 0,46 та використанні заповнювачів рядової якості (А = 0,60).

Визначення значення Ц/В:

За отриманим значенням Ц/В визначається активність цементу. Поскільки Ц/В < 2,5 використовується наступна формула Боломея-Скрастаєва:

б) Розрахувати значення Ц/В, необхідного для визначення витрат цементу активністю 40 МПа для отримання бетону класу В25 на заповнювачах високоякісного складу А = 0,65.

Розрахунок міцності бетону за значенням класу бетону

Визначення значенням Ц/В необхідного для отримання заданої міцності бетону.

ПоскількиR_b< 1,2R_ц → 32,13 МПа < 48 МПа, то розрахунок проводиться за формулою:

Значний вплив на міцність бетону має тривалість та умови його твердіння

На рис.1 представлена залежність зміни міцності бетону від тривалості його твердіння.

Для орієнтовного визначення міцність бетону у віці, який відрізняється від еталонного (28 діб) може бути використана формула:

де: – міцність бетону у віці n, діб;

– міцність бетону у віці 28 діб.

Ця формула дає задовільні результати при n > 3 для бетонів виготовлених на рядовому портландцементі які твердіють при температурі 15−20 ⁰С.

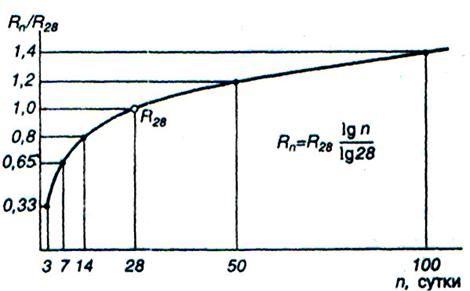

Рисунок 1 – Кінетика набору міцності бетону у віці.

Приклад розрахунку:

Міцність бетону в марочному віці становить 32,5 МПа. Визначити міцність бетону в віці 90 діб.

Контрольні питання

1. Дати визначення марки бетону.

2. Що визначає клас бетону?

3. Якими повинні бути стандартний розмір зразків для визначення марки важкого бетону?

4. Як впиває природна вологість заповнювачів на розрахунковий склад бетону?

5. Що визначає коефіцієнт виходу бетону?

Література

1. Гоц В.І. Бетони і будівельні розчини, –К.: ТОВ „Ексоб”, 2003. – 472 с.

2. Баженов Ю.М. Технология бетонов, –М.: Издательство Ассоциации строительных вузов, 2003. – 500 с.

Завдання:

1. Визначити необхідну активність цементу для отримання бетону марки при стиску 45 МПа при значенні В/Ц = 0,48 при використанні заповнювачів високої якості (А = 0,65).

2. Розрахувати значення Ц/В, необхідного для визначення витрат цементу активністю 35 МПа для отримання бетону класу В20 на заповнювачах рядового складу (А = 0,6).

3. Розрахувати значення Ц/В, необхідного для визначення витрат цементу активністю 35 МПа для отримання бетону класу В35 на заповнювачах рядового складу А₁ = 0,4.

4.Визначити міцність бетону при стиску при Ц/В=2,4, якщо при Ц/В=2,0, бетон виготовлений з тих же матеріалів в марочному віці показав міцність 40,0 МПа.

5. Розрахувати значення Ц/В, необхідну для одержання міцності бетону при стиску 28 МПа в віці 14 діб. Бетон виготовлено на цементі активністю 41,5 МПа, а коефіцієнт якості заповнювачів А=0,55.

6. Міцність бетону в марочному віці повинна становити 32,5 МПа. Визначити міцність бетону в віці 3 діб.

7. Міцність бетону в марочному віці повинна становити 32,5 МПа. Визначити міцність бетону в віці 90 діб.

8. Розрахувати значення Ц/В, необхідного для визначення витрат цементу активністю 30 МПа для отримання бетону класу В25 на заповнювачах рядового складу А = 0,6.

9. Визначити міцність бетону при стиску, якщо руйнуюче навантаження контрольних зразків кубів розміром 10,0х10,0х10,0 см після 28 діб твердіння в нормальних умовах становить: 41000, 41800 та 42700 кгс.

10. Визначити міцність бетону при стиску, якщо руйнуюче навантаження контрольних зразків кубів розміром 15х15х15 см після 28 діб твердіння в нормальних умовах становить: 95000, 95800 та 93700 кгс.

11. Міцність бетону в марочному віці повинна становити 42,5 МПа. Визначити міцність бетону в віці 14 діб.

12.Міцність бетону в марочному віці повинна становити 32,5 МПа. Визначити міцність бетону в віці 7 діб.

13. Міцність бетону в марочному віці повинна становити 32,5 МПа. Визначити міцність бетону в віці 180 діб.

14. Визначити необхідну активність цементу для отримання бетону марки при стиску 50 МПа при значенні В/Ц = 0,46 при використанні заповнювачів рядової якості А = 0,60

15. Визначити необхідну активність цементу для отримання бетону марки при стиску 55 МПа при значенні В/Ц = 0,48 при використанні заповнювачів високої якості А = 0,66

16. Розрахувати значення Ц/В, необхідного для визначення витрат цементу активністю 40 МПа для отримання бетону класу В25 на заповнювачах високоякісного складу А = 0,65.

17. Провести корегування робочого складу бетону, при вологості піску W_п – 3%, та вологості щебеню W_щ – 1%, якщо розрахунковий склад бетону становив: цемент – 330 кг, вода – 177 л, піску – 600 кг, щебеню –1270 кг.

18. У віці 14 діб бетон виготовлений на заповнювачах високої якості (А = 0,65) з Ц/В = 2, показав міцність при стиску 42 МПа, визначити яку активність використаного при цьому цементу.

19. Визначити витрати цементу активністю 43 МПа для отримання бетону класу В35, з бетонної суміші з витратою води 185 л/м³ , приготованої на заповнювачах високої якості (А = 0,65).

20. Визначити витрати цементу активністю 45 МПа для отримання бетону класу В60, з бетонної суміші з витратою води 155 л/м³ , приготованої на заповнювачах високої якості (А = 0,65).

ПРАКТИЧНЕ ЗАНЯТТЯ №4

Тема: РОЗРАХУНОК СКЛАДІВ ВАЖКИХ БЕТОНІВ З ХІМІЧНИМИ ДОБАВКАМИ

Мета: Опанування методикою розрахунку складів бетонів з хімічними добавками.

1. Загальні положення

Використання добавок є одним з ефективних методів регулювання реологічних та фізико-механічних властивостей бетонів. Їх використання дозволяє не тільки створювати виробництво нових видів бетонів, а і значно розширювати номенклатуру використання їх в будівництві: від суперлегких теплоізоляційних (з середньою густиною менше 100 кг/м³) до високоміцних конструкційних (з міцністю на стиск більше 200 МПа).

Добавки для бетонів − природні або штучні хімічні продукти, які вводяться до складу бетонів при їх виробництві з метою поліпшення технологічних властивостей бетонних сумішей, фізико-хімічних властивостей бетонів, зниження їх вартості.

Добавки вводяться в бетони з метою:

• зменшення витрати цементу;

• поліпшення технологічних властивостей бетонної суміші (легкоукладальність, однорідність, нерозшаровуваність та ін.);

• регулювання втрати рухливості бетонної суміші в часі, швидкості процесів тужавлення, тверднення та тепловиділення;

• зниження температури та тривалості теплової обробки бетонних та залізобетонних виробів, прискорення строків розпалублення і завантаження конструкцій при вистоюванні бетону в природних умовах;

• надання бетону здатності тверднути у зимовий час без обігрівання або прогрівання при охолодженні його до мінусових температур;

• підвищення міцності і морозостійкості, пониження водо- і газопроникності бетону;

• підвищення стійкості бетону і залізобетону в агресивних середовищах;

• посилення захисної дії бетону по відношенню до сталевої арматури.

Основні вимоги щодо використання добавок в бетонах проводиться у відповідності до вимог ДБН В.2.7-64-97 «Правила застосування хімічних добавок у бетонах і будівельних розчинах»[3].
