3. Санитарно-гигиенические электронагревательные приборы

Электрические утюги. Их выпускают следующих типов: УТ — с терморегулятором, УТП — с терморегулятором и пароувлажнителем, УТПР — с терморегулятором, пароувлажнителем и разбрыз­гивателем; УТУ — с терморегулятором утяжеленный; УТМ — с терморегулятором малогабаритный. Электроутюги различают по массе (0,68...2,5 кг) и мощности (0,25...1,00 кВт).

Средняя температура в центре подошвы электроутюга при пре­дельном положении терморегулятора равна 185...225°С. Необхо­димую температуру нагрева утюга устанавливают с помощью лим­ба биметаллического терморегулятора. Для глажения должны обеспечиваться диапазоны температуры: 60...90°С; 100…120°С; 160...200°С.

Подошвы утюгов изготовляют из чугуна, стали и алюминия.

В качестве нагревателей используют ТЭНы, а также плоские нагревательные элементы на миканитовой основе с нихромовой или фехралевой проволокой, изолированной с помощью слюды и других изоляционных материалов.

Гладильные прессы и машины. Их применяют для глажения брюк, юбок и другой одежды. Пресс состоит из платформы, в которой размещен электронагревательный элемент, и прижим­ной доски, прижимающей обрабатываемое изделие на опреде­ленное время к платформе. Под воздействием температуры и усилия прижима предварительно увлажненное изделие разгла­живается.

Гладильная машина состоит из основания, на котором разме­щена стойка с установленным в ней электродвигателем. На валу электродвигателя закреплен цилиндрический валок, обтянутый эластичным материалом. На второй стойке, расположенной также на основании, укреплен прижимной башмак с электронагрева­тельным элементом. Белье пропускают между валком и башма­ком. Скорость вращения валка и силу прижима башмака регули­руют. Нужную температуру задают терморегулятором. Гладильные машины могут быть настольными (МГ), напольными (МГН) и тум­бовыми (МГТ) с длиной валка 650 и 850 мм. Обозначение наполь­ной машины — МГН-850, тумбовой — МГТ-850 и т. д.

Потребляемая мощность машин, Вт: с валком 650 мм — 1300, с валком 850 мм —2200; частота вращения валка —2...6 об/мин; время нагрева подошвы башмака до 200 °С — 15 мин; средняя тем­пература подошвы — 240 °С.

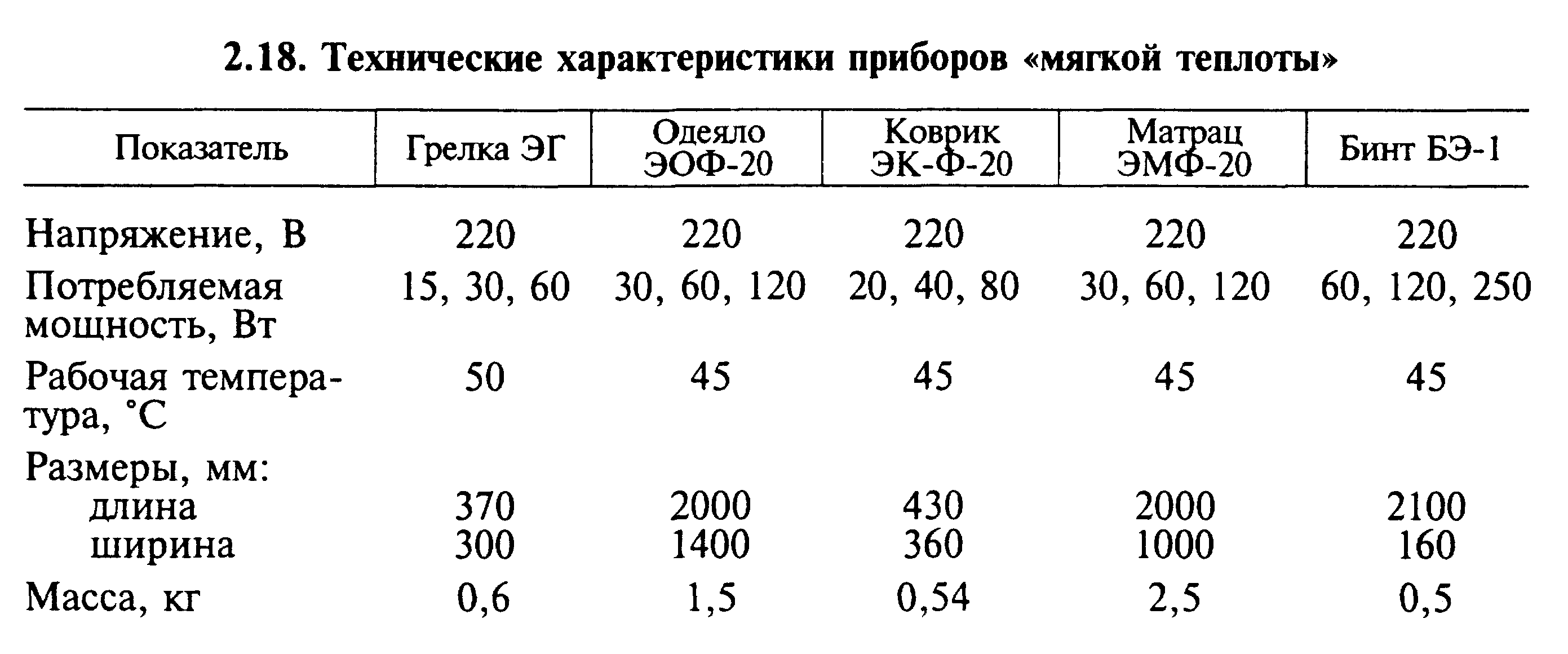

Приборы для обогрева тела человека. Их называют приборами «мягкой теплоты». К таким приборам относят электрогрелки, электрические одеяла, коврики, матрацы, грелки для ног, бинты, пледы и т. п. Технические характеристики некоторых из них при­ведены в таблице 2.18.

Практически они одинаковы по конструкции и отличаются лишь внешним оформлением. На тканевой основе располагают зигзагообразный гибкий нагревательный элемент, в цепи которо­го имеется аварийный термовыключатель. Все устройство разме­щают сначала в изолирующий, а затем в декоративный чехлы. Большая часть изделий оснащена двух- или трехпозиционным пе­реключателями для изменения температуры нагрева. При дости­жении заданной температуры прибор отключается.

В качестве нагревательных элементов применяют нихромовую или константановую проволоку, свитую в спираль, вплетенную затем в асбестовую ткань; углеграфитовую ткань, покрытую фто­ропластовой оболочкой; углеграфитовый шнур, настроченный на сатиновую ткань и другие нагреватели. Рабочая температура на­гревательного элемента не превышает 70 °С. Приборы имеют вы­сокую надежность, не боятся многократных изгибов. Их можно использовать в домашних и полевых условиях, питать как от пере­менного, так и от постоянного источников тока.

Фены. Они предназначены для сушки волос. Состоят из пласт­массового корпуса, в котором находятся нагревательная спираль, натянутая на каркас из фарфора или слюдопласта, вентилятор с электродвигателем, переключатель мощности и аварийный термо­выключатель. В ручных фенах теплый воздух направляют непос­редственно на волосы, в настольных подают по соединительному шлангу в пластиковый колпак.

В обозначении фенов буквы означают: Ф — фен, Р — ручной, П — переносной, С — стационарный, Б — с бесступенчатым регу­лированием, Н — с насадками, Д — с дополнительной гребенкой (табл. 2.19). Пример условного обозначения ручного фена с насад­ками с подачей вентилятора 0,16 м³/мин, одним режимом нагрева воздуха, номинальным напряжением 220 В: ФРН-0,16/1-220.

Некоторые фены снабжены термоограничителем, позволяю­щим автоматически поддерживать заданную температуру воздуха. Потребляемая мощность приборов — 100...400 Вт.

Прибор для ухода за волосами «Микма» — вариант фена, предназначен для сушки, расчесывания и укладки волос. Он со­стоит из цилиндрического корпуса, внутри которого установлен электрический нагреватель, тепловой экран и рассекатель воз­духа.

При работе электродвигатель и нагреватель включают кноп­кой одновременно. Вентилятор засасывает воздух через прорези в задней крышке и подает его внутри корпуса к нагревателю. Здесь воздух нагревается и через рассекатель поступает в насад­ку. Насадки надевают на корпус и снимают с него поворотом вокруг оси.

Потребляемая мощность прибора — не более 300 Вт при на­пряжении 220 В. Продолжительность непрерывной работы — 30 мин. При перегреве (например, при перекрытии воздушных каналов) прибор с помощью термоконтакта автоматически от­ключается и включается снова после кратковременного охлаж­дения.

Электротепловентиляторы. Они сочетают в своей конструкции вентилятор и электрический нагревательный элемент. Их исполь­зуют для обогрева небольших помещений, пола, стен, тела челове­ка, а также для форсированного местного обогрева различных предметов.

Температура воздуха на выходе из тепловентилятора зависит от мощности нагревательного элемента и подачи вентилятора. В неко­торых тепловентиляторах необходимый тепловой режим обеспечи­вается подключением соответствующего количества нагреватель­ных секций. Приборы выпускают: настольные (ЛН), напольные (ЛП) и настенные (ЛС). Применяют также обозначение ТВУ — тепловентилятор универсальный.

Примеры обозначений: электротепловентилятор «Климат» (ЛН-2,0/220-4), электротепловентилятор «Ветерок-2» (ТВУ-0,65/1,25-220).

Ряд мощностей, на которые выпускают электротепловентиля­торы, кВт: 0,65; 1; 1,25 и 2; номинальная подача вентиляторов, м³/мин: 1,6; 2,5; 3,2; 4 (табл. 2.20).

Помимо электродвигателя с крыльчаткой и нагревательного элемента имеется четырех- и пятипозиционный переключатель рода работ на режимы «Вентилятор» и «Обогрев» и термовыклю­чатель, отключающий аппарат при остановке двигателя или пре­вышении температуры воздуха выше 90 °С.

Вибрационные массажные приборы ВМП «Тонус», «Коралл-2000» и другие. Они предназначены для спортивного, лечебного и косметического массажа мышц, кожи тела и головы. Состоят из разъемного пластмассового корпуса, внутри которого установлен электромагнитный вибратор. Съемные насадки для массажа уста­навливают на вибрирующую стенку головки массажера. В комп­лекте имеются насадки с игольчатыми стимуляторами для работы с лечебными мазями и кремами, для стимулирования кожи голо­вы. С помощью других насадок лечат артрит, радикулит и другие болезни, проводят профилактику отложения солей.

С противоположной стороны вибрирующей головки имеется инфракрасный нагреватель. В рукоятке смонтирован четырехпозиционный переключатель режимов: «откл.», «массаж», «нагрев», «массаж и нагрев».

Мощность вибромассажного прибора с инфракрасным нагре­вателем 45...60 Вт, при этом мощность самого электромагнитного вибратора 6...15 Вт при напряжении 220 В.
