  1. Источники питания сварочной дуги

Для питания дуги постоянного тока используют преобразо­ватели, агрегаты и выпрямители.

Преобразователь — установка, состоящая из асинхронного электродвигателя и генератора постоянного тока. При отсутст­вии электроснабжения для электросварки применяют сварочные агрегаты, включающие в себя двигатель внутреннего сгорания и генератор постоянного тока.

Все однопостовые генераторы снабжены намагничивающи­ми обмотками Wн, получающими питание от независимого ис­точника (рис. 6.10, а) или от самого генератора (рис. 6.10,б). В первом случае —это генераторы с независимым возбужде­нием, во втором — с самовозбуждением. При протекании намаг­ничивающего тока по обмотке Wн в генераторе наводится намаг­ничивающий магнитный поток, который регулируют, изменяя ток намагничивания при помощи резистора R. Обмотка возбуж­дения Wp включена последовательно с дугой. Магнитный по­ток Фр, создаваемый намагничивающей силой обмотки Wp воз­буждения, возникает только при нагрузке генератора. В зави­симости от способа включения обмотки Wp поток Фр направлен встречно или согласно с намагничивающим потоком Фн.

При размагничивающем действии потока Фр нагрузочная характеристика генератора приобретает крутопадающий харак­тер. Последовательная размагничивающая обмотка возбужде­ния предусматривается в генераторах преобразователей ПСО-200, ПСО-500, ПСО-800, АСО-2000.

При подмагничивающем действии потока Фр нагрузочная возрастающая характеристика генератора становится жесткой.

Генератор с параллельной обмоткой самовозбуждения и по­следовательно включенной размагничивающей обмоткой (рис. 6.10,6) при встречном их включении имеет падающую внешнюю характеристику, создаваемую за счет размагничиваю­щего действия последовательной обмотки Wp. Сварочный ток регулируют ступенчато, переключая число витков последова­тельной обмотки. В пределах каждой ступени сварочный ток плавно изменяют реостатом R. По этой схеме выполнены гене­раторы преобразователей ПСО-300М и др.

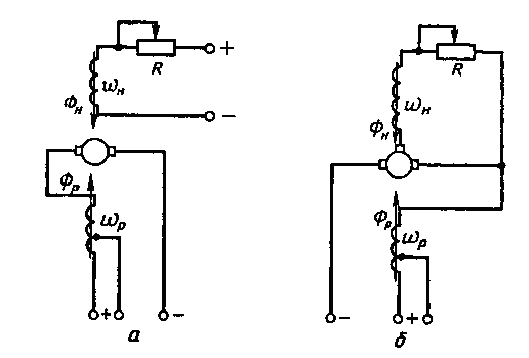

Рис. 6.10. Схемы генераторов сварочного тока:

а —с независимым возбуждением; б — с самовозбуждениемё

Выпрямители с крутопадающими внешними характеристика­ми применяют для ручной дуговой сварки. К этой группе отно­сятся выпрямители типов ВСС, ВКС и ВД.

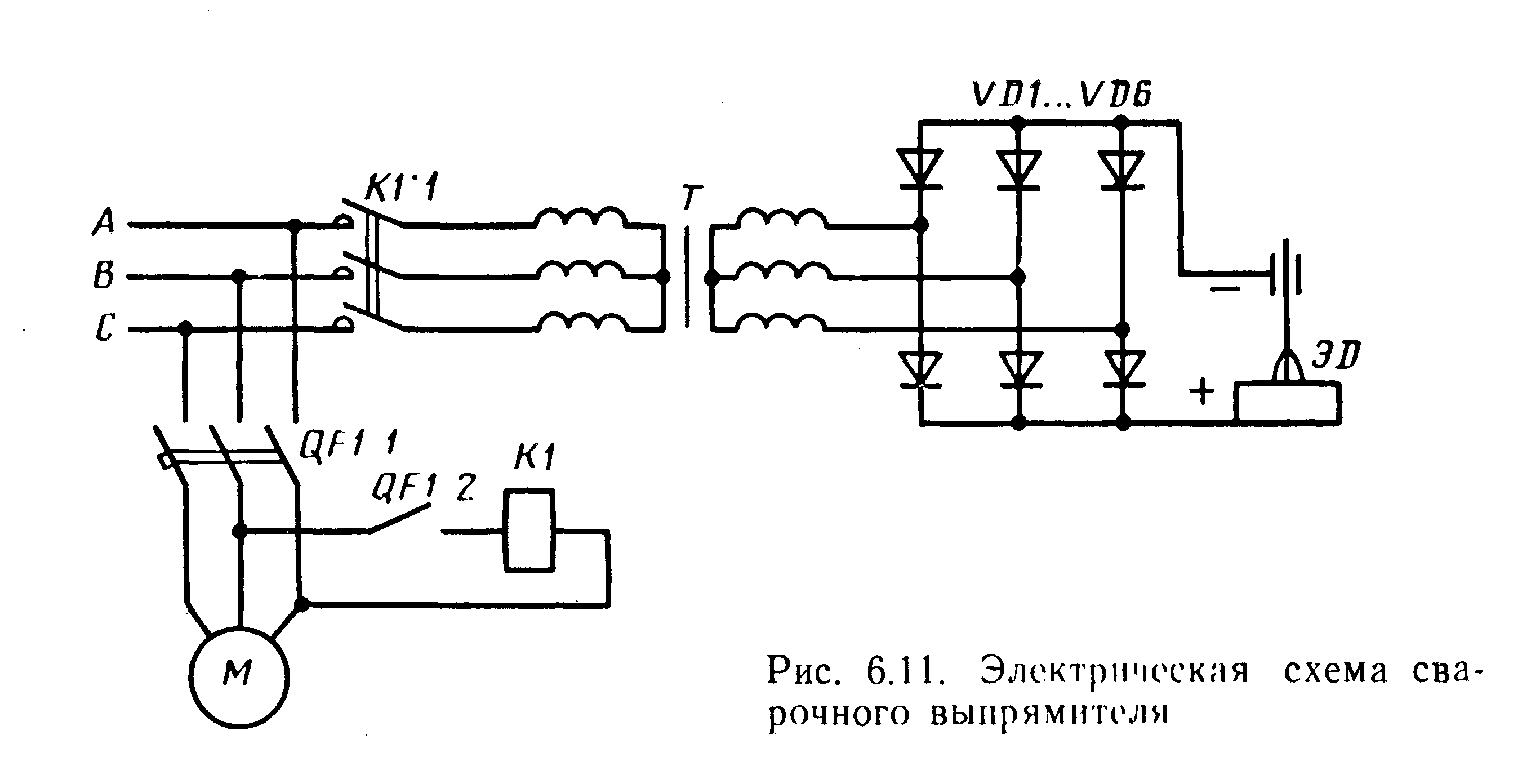

Например, выпрямители типа ВСС представляют собой сва­рочную установку, состоящую из понижающего трансформато­ра Т (рис. 6.11), блока селеновых выпрямителей VD1…VD6, электродвигателя М вентилятора для принудительного охлаж­дения и аппаратуры управления, смонтированной в общем ко­жухе. Трехфазный понижающий трансформатор выполнен с уве­личенным магнитным рассеянием, что обеспечивает создание семейства падающих характеристик. Сварочный ток регулируют переключением первичной и вторичной обмоток с треугольника на звезду, а также изменением расстояния между первичной v вторичной обмотками.

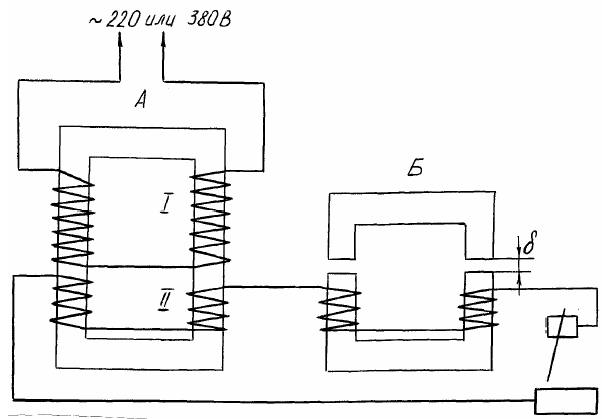

Рис.5. Схема сварочного аппарата с отдельным регулятором:

А - сердечник с двумя обмотками: первичной I и вторичной - II; Б – дроссель
