Лекция 5.

Электроиндукционный нагрев

1. Технико-технологические особенности индукционного нагрева

Установки прямого индукционного нагрева применяют при ремонте сельскохозяйственной техники для на­грева металлических изделий и заготовок при их обработке давле­нием и термообработке, а также для сварки и наплавки.

Принцип действия установок электроиндукционного нагрева основан на поглощении нагреваемым телом энергии переменного электромагнитного поля, создаваемого индуктором.

Наиболее интенсивный нагрев происходит в магнитных полях высокой напряженности и частоты. Поля создаются специаль­ными устройствами - индукторами (индукционными нагревателя­ми), питаемыми от сети или от высокочастотных генераторов.

В зависимости от применяемых частот установки индукционно­го нагрева бывают:

- низкой (промышленной) частоты (50 Гц);

- средней (повышенной) частоты (до 10 кГц);

- высокой частоты (свыше 10 кГц).

Индуктор, являющийся первичной обмоткой трансформатора, создает переменное магнитное поле, которое индуцирует токи в нагреваемом теле, являющемся короткозамкнутой вторичной обмоткой трансформатора.

Форма индуктора в установках индукционного на­грева определяется формой и размерами нагреваемого изделия, видом нагрева (глубинный или поверхностный).

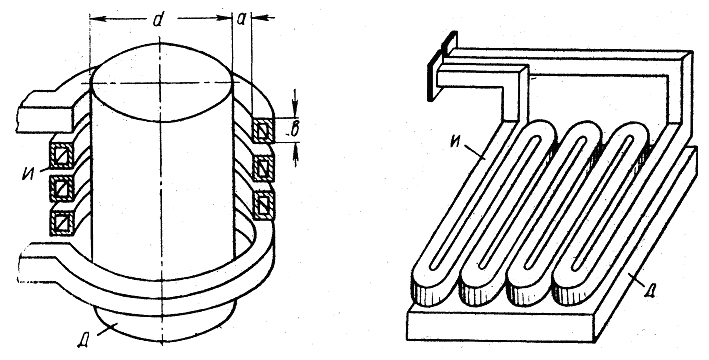

Рис. 1. Индукторы:

а — цилиндрический; б — петлевой для нагрева плоских деталей;

И — индуктор; Д - деталь

Наиболее рас­пространены ин­дукторы, выполненные в виде соленоида из медной трубки круглого или прямоугольного сечения, внутри которой для охлаждения индуктора циркулирует вода.

В зависимости от используемой частоты различают глубинный и поверхностный индукционный нагревы. При глубинном нагреве происходит индуктирование в нагреваемом изделии тока и нагрев по всему сечению изделия, при поверхностном - только в поверх­ностном слое из-за резко выраженного скин-эффекта (вытеснение переменного тока к поверхности проводника) на повышенных ча­стотах.

При сквозном (глубинном) индукционном нагреве стальных круглых изделий для обеспечения высокого КПД установки и исключения оплавления изделия по поверхности частота тока индуктора (кГц), должна находиться в пределах

d_изд - диаметр нагреваемого изделия, см.

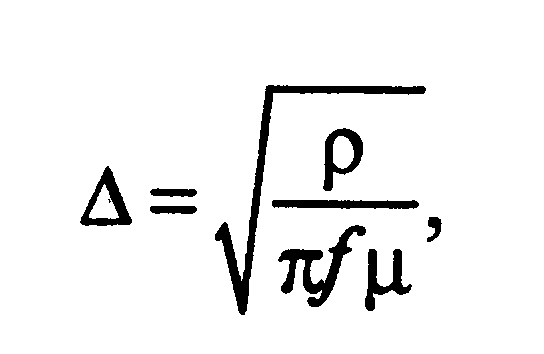

При поверхностном индукционном нагреве стальных изделий под закалку глубина поверхностного прогрева изделия, равна (м):

если f = ω / 2 ; то  = (2/ µ  ω) ;

 - удельное электрическое сопротивление материала, Омм; f - частота индукционного нагрева, Гц;

 - абсолютная магнитная проницаемость материла, Гн/м.

Индукционный нагрев в отличие от нагрева методом сопротивления позволяют передать электрическую энергию индуктора в нагреваемый ма­териал бесконтактно, а также выделить теплоту непосредствен­но в нагреваемом предмете.

Мощность, подводимая к индуктору, Вт,

где Р - удельная поверхностная мощность, Вт/м²; d_ИЗД - диаметр изделия, м h_и - высота индуктора, м (h_И = 1,1…1,2 длины закаливаемой детали); _и - КПД индуктора (_и = 0,65...0,75).

С целью разгрузки преобразователя частоты от реактивной (индуктивной) составляющей тока нагрузки, которая в несколько раз превышает активную составляющую, а также с целью повышения коэффициента мощности и КПД установки параллельно к первичной обмотке понижающего трансформатора подключают компенсирующую батарею конденсатором соответствующей емкости.

Единичная мощность типовых ЭНУ индукционного нагрева, используемых в сельском хозяйстве, составляет 40...250 кВт с тиристорными или машинными преобразователями частоты при частотах от 0,5 до 8 кГц и ламповыми - при частотах свыше 60 кГц.

Примеры обозначения установок:

ВЧИ-40/0,44-ЗП - высокочастотная индукционная установка колебательной мо-щностью 40 кВт, с рабочей частотой 440 кГц, для закалки поверхностей (ЗП);

ВЧГ1-100/0,066-НС - высокочастотный генератор первой подсерии колебательной мощностью 100 кВт, с рабочей частотой 66 кГц, для сквозного нагрева (НС).

Шкала мощностей установок: 1; 4; 6; 10; 25; 40; 60; 100; 160; 200 кВт.
