3.4. Водоохранные требования

3.4.1. Сброс животноводческих стоков из накопителей и с территории ОССЖ в водотоки и водоемы не допускается.

3.4.2. Поверхностный сток и дренажные воды с территории ОССЖ должны соответствовать требованиям «Правил охраны поверхностных вод» и СанПиН 2.1.5.980-00

3.4.3. Между границей ОССЖ и водными объектами должна быть водоохранная зона, которая устанавливается согласно «Положению о водоохранных зонах водных объектов и их прибрежных защитных полосах».

3.4.4. Для предотвращения негативного воздействия на подземные воды необходимо соблюдать требования СП 2.1.5.1059-01 и СанПиН 2.1.4.1110-02.

3. Технологическая линия, оборудование и сооружения

   1. Технологическая линия подготовки, хранения и использования стоков включает в себя (рис. 1):

- навозоприемник (приемный резервуар);

- аварийный резервуар;

- промежуточную насосную станцию для перекачки жидкого навоза или навозных стоков в цех разделения;

- цех разделения жидкого навоза или навозных стоков на твердую и жидкую фракции;

- площадку хранения твердой фракции;

- 3-х секционный карантинный резервуар-дегельминтезатор;

- секционный накопитель для хранения жидкой фракции;

- узел смешивания стоков с водой;

- насосную станцию подачи природной водой в узел смешивания;

- мелиоративную насосную станцию;

- поля орошения.

4.2. Навозоприемник предназначен для приема и кратковременного хранения жидкого навоза и навозных стоков;

4.3. Объем навозоприемника определяется производительностью и режимом работы разделительных установок.

4.4. Аварийный резервуар предназначен для приема и хранения жидкого навоза и навозных стоков при аварии или замене оборудования на промежуточной насосной станции и в цехе разделения. Объем аварийного резервуара рассчитывается на прием суточного выхода навоза.

Рис.1. Технологическая линия подготовки, хранения и использования стоков:

1-животноводческое предприятие; 2- навозоприемник(приемный резервуар); 3-аварийный резервуар; 4-промежиточная насосная станция; 5-цех разделения; 6-площадка хранения ТФ; 7 – 3-х секционный карантинный резервуар; 8-секционный накопитель; 9-узел смешивания стоков с водой; 10-насосная станция; 11-водный орбъект; 12-мелиоративная насосная станция; 13- поля орошения.

4.5. Промежуточная насосная станция ПНС предназначена для забора жидкого навоза или навозных стоков из навозоприемников и подачи их в цех разделения. ПНС оборудуется насосами ЦМФ-160\10, НЖН-200,НВ-150, ФГС 81-31, фекальными насосами.

4.6. Проекты цехов разделения жидкого навоза и навозных стоков на твердую и жидкую фракции разрабатываются в соответствиис НТП 17-99.

4.7. Карантинирование жидкой фракции проводится в 3-х секционных железобетонных резервуаров. Срок карантирования – 6 суток.

4.8. В период карантирования из жидкой фракции выпадают в осадок яйца гельминтов. Для удаления осадка следует предусмотреть канал в дне резервуара и трубопровод для отвода осадка в специальные ёмкости с последующим его обеззараживанием.

4.9. Целесообразно обеспечивать самотечное удаление осадка и жидкой фракции из карантинных резервуаров.

4.10. Основными сооружениями для хранения жидкой фракции являются прямоугольные секционные накопители с бетонным дном и откосами, устраиваемые в полувыемке – полунасыпи.

При хранении стоков необходимо исключить их фильтрацию через дно и откосы накопителей путём создания противофильтрационных устройств в соответствии с СН 551-82.

4.11. Сроки хранения стоков определяются межполивным периодом в осенне-зимне-весенний сезон.

4.12. Для хранения стоков не рекомендуются пруды-накопители в естественных понижениях местности.

4.13. Ввод стоков в накопители следует предусматривать вблизи забора стоков из него. Забор стоков из накопителей следует проектировать на уровне дна.

4.14. Смешивание стоков с водой может осуществляться:

- в смесительной камере;

- во всасывающем трубопроводе;

- в напорном трубопроводе.

4.15. Смесительная камера устраивается в виде открытого резервуара прямоугольной формы с бетонным покрытием дна и откосов.

Смесительную камеру следует размещать в насыпи перед насосной станцией для обеспечения работы насосов «под заливом».

4.16. Смешивание стоков с водой в напорном трубопроводе осуществляется либо винтовыми насосами ,либо с применением эжектора.

4.17. ОССЖ должны иметь надёжный водный источник . При выборе источника орошения должны быть соблюдены требования СНиП 2.06.03.-85.

Источник орошения должен обеспечивать водопотребление сельскохозяйственных культур.

4.18. Компоновку и устройство мелиоративных насосных станций , выбор их типа, оборудования , средств контроля и автоматизации следует производить в соответствии с требованиями ВСН 33.2.2.12-87.

4.19. Транспортирование стоков и воды на ОССЖ осуществляется, как правило, по трубопроводам. Допускается транспортирование стоков по открытым каналам в бетонной облицовке или лоткам.

4.20. На ОССЖ устраивается стационарная трубопроводная сеть ,допускается применение разборных трубопроводов.

Материал, диаметр, глубина заложения труб для транспортирования стоков обосновываются прочностными, гидравлическими и технико-экономическими расчётами с учётом климатических и хозяйственных условий.

Предпочтение следует отдавать пластмассовым трубам.

4.21. Закрытая оросительная сеть в основном должна проектироваться тупиковой.

4.22. Схемы планового расположения трубопроводной сети определяются типом дождевальной и поливной техники, конфигурацией и рельефом полей, организацией проектируемой территории.

4.23. Необходимо предусматривать опорожнение трубопроводов от стоков и воды после окончания поливного сезона.

Опоражнивающие колодцы следует предусматривать двухкамерными: сухая камера для размещения задвижки, мокрая – для устьевой части трубпровода.

4.24. На ОССЖ осуществляются следующие виды поливов:

- удобрительные поливы стоками;

- удобрительно-увлажнительные поливы стоками и водой;

- увлажнительные поливы водой.

4.25. Распределение стоков на ОССЖ осуществляется:

- дождевальными машинами;

- поливными установками;

- поверхностно-самотёчными поливами по бороздам;

- поливом при вспашке;

- внутрипочвенным способом по кротовинам и трубчатым увлажнителям.

4.26. Условия применения дождевальных машин и поливных установок приведены в таблице 5.

4.27. Дренаж на ОССЖ устраивается в случаях, когда в естественном состоянии почвы испытывают постоянное или периодическое избыточное увлажнение, а также при возможном засолении почвогрунтов в результате орошения.

4.28. Проектирование дренажа и коллекторной сети проводится в соответствии с требованиями СНиП 2.06.03.-85 и ВСН 33-2.2.03-86.

4.29. Расчётные гидрологические характеристики водоприёмников дренажной сети определяются по СНиП 2.01.14-83.

4.30. Регулирующая дренажная сеть ОССЖ должна проектироваться закрытой, а коллекторная сеть может быть как закрытой, так и открытой.

4.31. Глубина заложения дренажной сети ОССЖ должна быть не менее 0,9 м .[2]

3. Природные условия мелиоративного объекта

   Свинокомплекс ЗАО «Заря» расположен в недалеко от г. Краснослободска Республики Мордовия, расположеной в центральной части Русской равнины, в междуречье Оки и Суры на стыке лесной и лесостепной природных зон.

Название: Свинокомплекс «Заря»

Местоположение: г.Краснослободск, Республика Мордовия, РФ.

Тип и размер комплекса: 12 тыс.голов + выращивание + откорм

Площадь для утилизации ЖС на орошение при внесении N, P, K годовой нормой, кг\га:

- без учета потерь N, P, K при хранении:

- 200:100:200 – 330 га

- 700:150:300- 220 га

- с учетом потерь N, P, K при 6- месячном хранении в навозохранилищах:

- 200:100:200 – 280 га

- 300:150:300- 190 га

По данным Управления Федерального агентства кадастра объектов недвижимости по Республике Мордовия в земельном фонде республики земли сельскохозяйственного назначения составляют 63,5 %. На земли поселений приходится 4,9 %, земли промышленности, энергетики, транспорта, связи, радиовещания, телевидения, информатики и иного специального назначения – 1,7 %, земли особо охраняемых территорий и объектов – 2,6 %, земли лесного фонда – 25,1 %, земли водного фонда – 0,2 % и земли запаса – 1,0 %.

Республика имеет развитую промышленность и сельское хозяйство, потенциал которых предусматривает высокую степень перспективного развития.

Сельское хозяйство - вторая ведущая отрасль экономики индустриально-аграрной Мордовии. В этой отрасли (вместе с лесной) занято 20,3% экономически активного населения.

Для прогнозирования перспективы развития сельского хозяйства важнейшими являются природные предпосылки территории, от которых во многом зависят эффективность земледелия и животноводства. Природные факторы обуславливают и территориальную дифференциацию сельского хозяйства. С этой целью выделяются территории с определенным сочетанием природных факторов, оказывающих наибольшее влияние на состав возделываемых культур и урожайность. К этим факторам относятся: рельеф поверхности, агроклиматические условия, состав почв.

Рельеф поверхности представляет собой равнину, несколько ровную, низменную преимущественно в долинах реки Мокши и ее притоков. Западная часть является продолжением Окско-Донской низменности, где и расположен свинокомплекс.

Агроклиматические условия Мордовии достаточно благоприятны для развития многих отраслей сельского хозяйства. Тепла достаточно для выращивания озимой ржи, яровой и озимой пшеницы, овса, картофеля, конопли, кормовых культур. Продолжительность теплого периода года с температурой выше 0^оС - от 209 до 214 дней, число безморозных дней - 130-135.

Осадки - наименее устойчивый элемент климата. В среднем за год их выпадает 450-500 мм. В связи с небольшой протяженностью республики с запада на восток, различия в их количестве по территории незначительны. Большая часть осадков выпадает в летнее время. К неблагоприятным климатическим условиям относятся суховеи, количество дней с которыми составляют от 37 до 44 в год, засухи, повторяющиеся раз в 50 лет, - сильные, охватывающие весну, лето и осень, 1 раз в 10 лет - средней интенсивности и 1 раз в 2, 3 года - слабые. Кроме того, снижают эффективность

год ранние осенние и поздние весенние заморозки, ливневые осадки и т.д.

В целом же относительная однородность агроклиматических условий свидетельствует о большом влиянии на территориальную организацию сельского хозяйства республики других компонентов природной среды, прежде всего почв.

Почвы Мордовии различны по плодородию и при правильном использовании могут давать высокие урожаи. Почвенный покров отличается большим разнообразием. Географическое положение Мордовии в регионе с достаточно благоприятным умеренно-континентальным климатом, сочетанием плодородных черноземных и менее качественных серых лесных почв способствует развитию многоотраслевого сельского хозяйства с производством зерна, картофеля, сахарной свеклы, мяса крупного рогатого скота, свиней, молока.

В структуре почвенного покрова Мордовии доминируют подзолистые, серые лесные и черноземные почвы.

Территория свинокомплекса «Заря» занимает площадь с дерново-подзолистыми почвами.

Дождевальная машина «Фрегат»

ДМ «Фрегат» предназначена для полива зерновых, овощных и технических культур, многолетных трав,лугов,пастбищ. Дождевальная машина «Фрегат» представляет собой трубопровод, установленный на передвижных тележках велосипедного типа на расстоянии 2,2 м от поверхности земли.

Для распыления поливной воды на трубопроводе устанавливаются четыре серии среднеструйных и один концевой дальнеструйный аппараты. Забор воды в машину осуществляется из скважин погружными насосами или от гидрантов закрытой оросительной сети. В зависимости от принятой модели и марки машины рабочий расход воды в ней может меняться от 20 до 90 л\с.

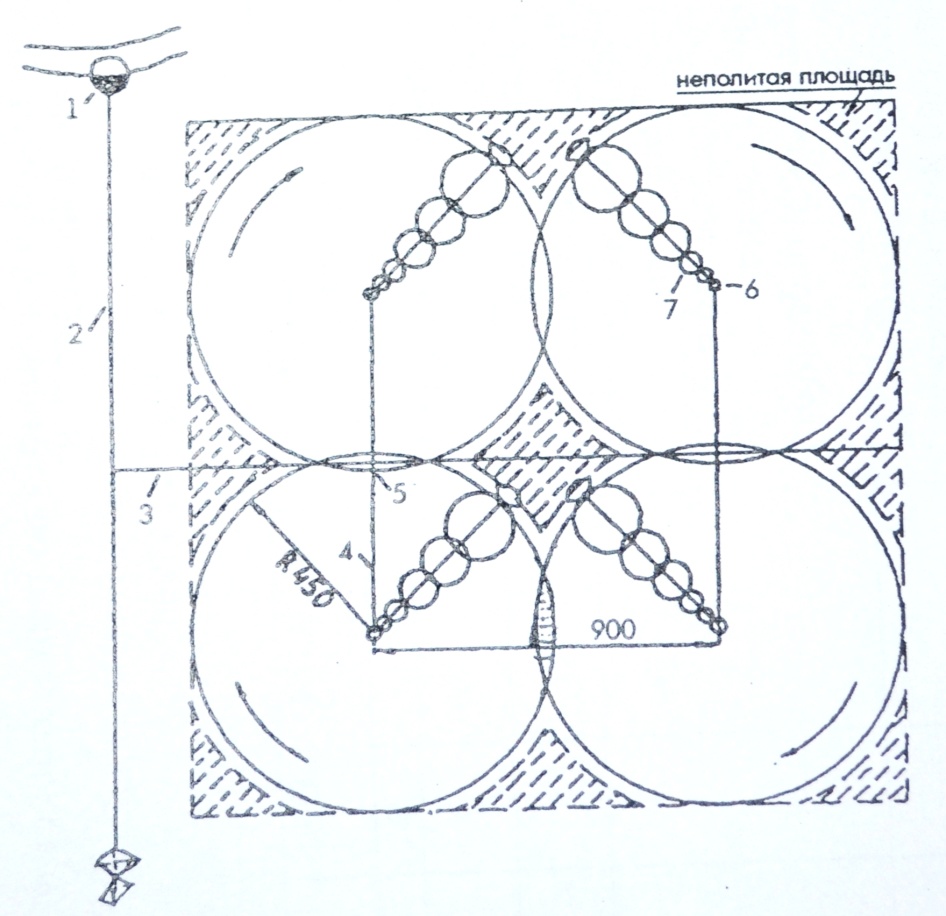

Рис.2. Схема работы дождевальной машины «Фрегат»:

1-насосная станция; 2- магистральный трубопровод; 3- распределительный трубопровод; 4- полевой трубопровод; 5- распределительный колодец; 6- гидрант; 7- машина «Фрегат»

Поливаемая площадь 280 га. При использовании 3 машин ДМУ – Б463-60 поливная площадь составит 224,7 га. Для полива оставшихся 55,3 га используем машину ДМУ- А392-50.

Модифи- кация машины Фрегат	Число самодви-жущихся опор (тележек)	Длина, м	Расход воды, л\с (числитель), и требуемое давление на входе в машину при нулевом общем уклоне, МПа (знаменатель)	Средняя интенси-вность дождя По длине машины, мм\мин	Максимальная площадь полива при работе с одной позиции и постоянно включенном концевом дождевальном аппарате,м2	Радиус полива при отключенном концевом дождевальном аппарате, м	Расход воды через концевой аппарат, л\с	Минимальная норма полива за один оборот машины (при чмсле ходов гидроцилиндра последней тележки 5,5 в мин), м3\га	Массса, т
									Без воды	В рабочем состо- нии (с водой)
ДМУ – Б463-60	16	463,2	50\0,51	0,2	74,9	474	5,8	150	15	25
ДМУ- А392-50	14	391,8	50,055	0,2	54,6	404	5,8	145	12,6	19,6

Таблица 5. Технические характеристики модификаций машины Фрегат ДМУ – Б379-75
