1. Компоновка поперечного сечения пролетного строения.

Проектирование и расчет пролетного строения начинаем с разработки общей компоновочной схемы. Полная ширина пролетного строения обусловлена габаритом проезжей части, а также размерами тротуаров, ограждений и перил. Габарит проезжей части мостов зависит от категории дороги. Подбор производим по СНиП[1].

По приложению 1 п.2 принимаем схему:

Обозначения, принятые на схемах габаритов:

n_b =7,5м – общая ширина проезжей части;

n = 2– число полос движения;

h = 6,0м – габарит по высоте;

П=1,0м – полоса безопасности (предохранительные полосы);

Г = 11,5м – расстояние между ограждениями проезда;

Т = 1,5м – ширина тротуара;

а = 0,75м – высота ограждений проездов;

h_т= 2,5м – габарит по высоте на тротуарах;

d = 2,5м – ширина расчетного автомобиля;

m₂ = 0,45м – ширина бокового ограждения;

m₃ = 0,2м – ширина наружного ограждения.

Полная ширина пролетного строения:

В_полн=nb+2∙П+ 2Т+ 2∙(m₂+ m₃)=7,5+2∙2+2∙ 1,5+2∙(0,45+0,2)=15,8м.

1,04+0,9=1,94м – ширина крайней балки Кр-21;

1,94∙2=3,88м – ширина крайних (двух) балок Кр-21;

15,8–3,88=11,92м – ширина промежуточных балок (Пр-21) + толщина шпонок;

1,8м – ширина промежуточной балки (Пр-21).

Подбираем количество промежуточных балок Пр-21:

6∙1,8=10,8м – ширина промежуточных балок без учета толщины шпонок;

11,92–10,8=1,12м – общая толщина шпонок;

6+2=8 – количество балок;

7 – количество шпонок между балками;

1,12/7 = 0,16м –толщина шпонок;

Получаем количество балок:

Кр-21 – 2шт;

Пр-21 – 6шт.

2. Расчет плиты проезжей части

При проектировании бетонных и железобетонных конструкций для обеспечения условий их изготовления, требуемой долговечности и совместной работы арматуры и бетона необходимо выполнять требования, изложенные в СНиП[1] в разделе конструктивные требования.

Минимальные размеры сечения элементов (табл.42 п.3.117 СниП[1]) :

Наименьшая толщина для плит проезжей части автодорожных мостов при отсутствии в плите арматурных пучков 12 см – принимаем 15см.

Наименьшая толщина для вертикальных стенок ребристых балок автодорожных мостов при наличии в стенках арматурных пучков 12 см (при применении двух арматурных сеток 15 см) – принимаем 19 см.

Наименьшие диаметры ненапрягаемой арматуры (табл.43 п.3.118 СниП[1]) :

Наименьший диаметр ненапрягаемой арматуры расчетной проезжей части (включая тротуары) автодорожных мостов должен быть не менее 10мм.

Учитывая, что расстояние между осями балок 1,96 м, а ширина ребра 0,59 м, получаем расчетный пролет плиты.

l₀=1,96-0,59=1,37 м.

Состав дорожного покрытия приведен в таблице 1.

Табл. 1. Состав дорожного покрытия.

№	Наименование нагрузки	Нормативные нагрузки	Коэффициент надежности	Расчетные нагрузки, кПа
1	Асфальтобетон покрытия толщиной 7см, γ=2,3т/м3	0,07·2,3·10=1,61	1,5	2,415
2	Защитный слой из армированного бетона толщиной 4см, γ=2,5т/м3	0,04·2,5·10=1,0	1,3	1,3
3	Гидроизоляция толщиной 1см, γ=1,5т/м3	0,01·1,5·10=0,15	1,3	0,195
4	Выравнивающий слой из бетона толщиной 3см, γ=2,4т/м3	0,03·2,4·10=0,72	1,3	0,936
5	Железобетонная плита толщиной 15см, γ=2,5т/м3	0,15·2,5·10=3,75	1,1	4,125
Всего	толщина 30см	7,23		8,97

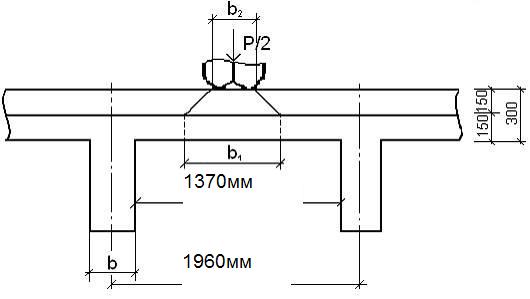

Для нагрузки АК-14 параметры:

а₁=а₂+2h=0,2+2·0,15= 0,5 м

b₁=b₂+2·h=0,6+2·0,15= 0,9 м

а=а₁+l₀/3=0,5+1,37/3=0,96 м < 1,5 м

Величина временной нагрузки, передаваемой на площадку по СНиП[1]

Р=9,81∙К=9,81·14=137,34кН

и равномерно распределенная нагрузка интенсивностью по СНиП[1]

= 0,98∙К=0,98∙14=13,72 кН/м

Динамический коэффициент по п.2.22 СНиП[1]

Условный изгибающий момент для полосы будет равен:
