Підготовка робочого місця.
Успіх у роботі значною мірою залежить від підготовки робочого місця. По перше, слід звернути увагу на освітлення. Краще креслити при денному світлі. Світло повинно падати на креслення зліва і зверху. Бажано, щоб світло було розсіяне і на креслення не падали прямі сонячні проміні. Приладдя та інструменти розміщують перед креслярською дошкою або праворуч від себе. На столі повинні лежати тільки ті інструменти, які у цей час потрібні для роботи. Відстань від очей до аркуша паперу має бути 300 – 400мм. Не можна спиратися грудьми на стіл, відстань між грудьми і дошкою(столом) має бути 40-60мм. Сидіти треба прямо, голову і плечі тримати рівні, не сутулитись. Перед початком роботи слід протерти сухою ганчіркою лінійки, косинці, креслярські дошки, перевірити інструменти, застругати олівці, підготувати циркуль та інші інструменти.
Оформлення креслення.
Креслення повинно виконуватися у відповідності до вимог Державних стандартів «Єдиної системи конструкторської документації (ЄСКД). Написи на кресленнях слід виконувати тільки креслярським шрифтом. Рамку креслення виконують основною суцільною лінією на відстані 5мм від верхньої, правої і нижньої меж формату. Між лівою межею і лінією рамки залишають 20мм для підшивки і брошурування креслень і документів. Кожне креслення і конструкторський документ повинні мати основний напис (штамп). Його розміщують у правому нижньому куті формату. Напис – це своєрідна характеристика креслення, в якій наводять найважливіші відомості про предмет: його назву, матеріал, з якого його виготовлено, масштаб та ін. На рис.2 зображено основний напис.
Оформлення контрольних робіт.
Кожна контрольна робота оформлюється титульним аркушем (зразок титульного аркуша на рис.4).
Міністерство освіти і науки України Індустріально-педагогічний технікум Заочне відділення
Контрольна робота № з дисципліни «Інженерна графіка» Виконав студент 3-го курсу, гр. шифр
Куликов Іван Петрович (прізвище, ім’я та по-батькові студента)
Харків 2009 |
рис.4
Контрольна робота №1.
Контрольна робота №1 виконується на п’яти аркушах:
Аркуш 1-1 формат А4 – «Шрифт креслярський».
Аркуш 1-2 формат А4 – «Лінії креслення».
Аркуш 1-3 формат А3 – «Контури деталей».
Аркуш 1-4 формат А4 – «Проекції геометричних тіл».
Аркуш 1-5 формат А3 – «Перетин геометричного тіла площиною».
Аркуш 1-1 (формат а4, 210х297).
Зміст аркуша. На аркуші 1-1 виконується креслярський шрифт. На цьому аркуші необхідно написати:
Всю абетку шрифтом 10 (висота першої літери)
Арабські цифри.
Речення в об’ємі 12-15 слів (вибрати самостійно).

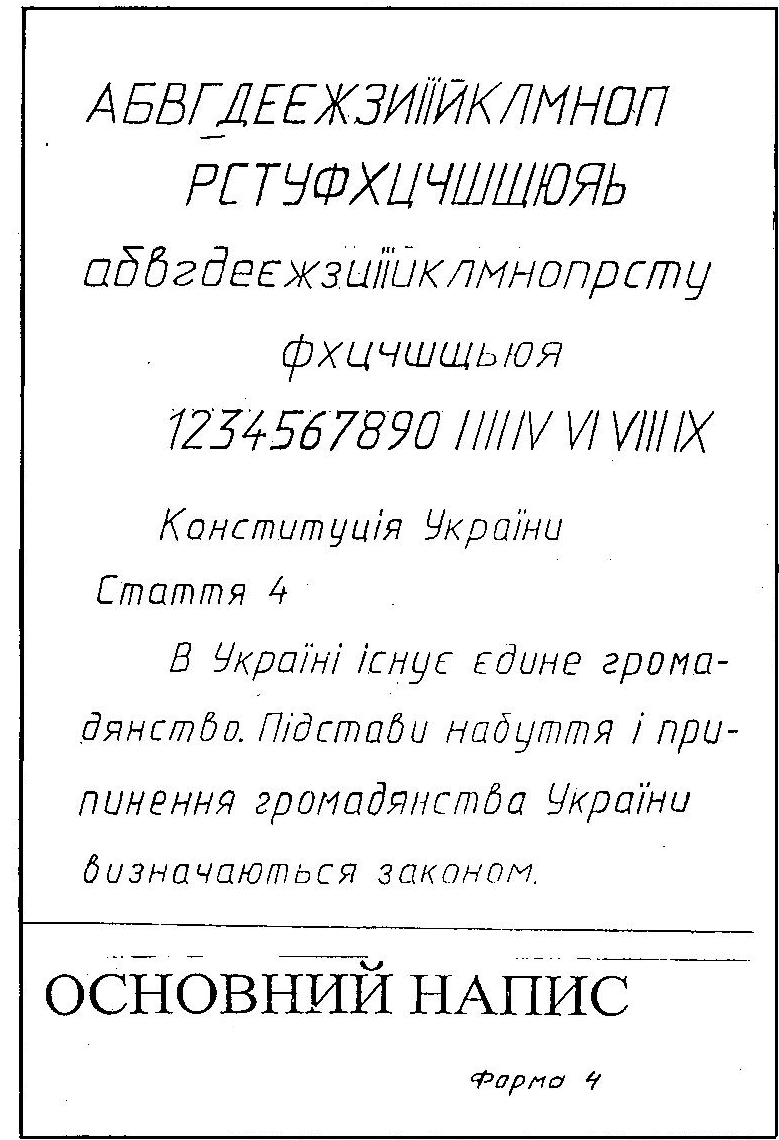

Зразок аркуша на рис.5.
рис.5
Мета цього завдання:
Навчитися виконувати написи та наносити розміри відповідно до стандарту.
Методичні вказівки по виконанню аркуша 1-1:

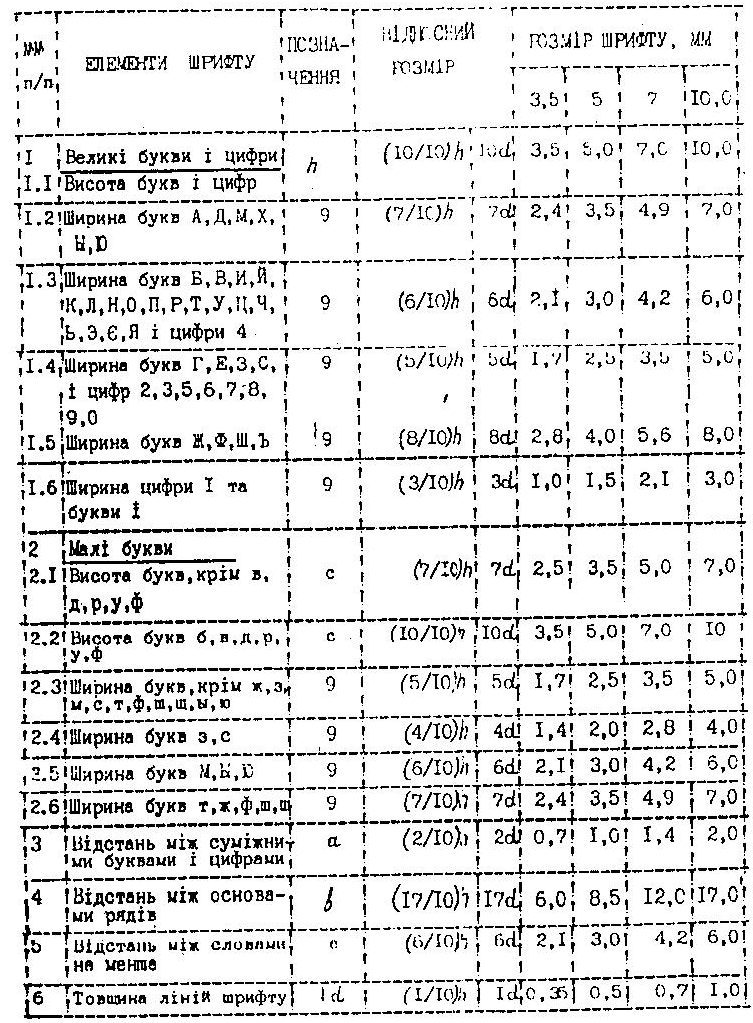

Основні відомості щодо конструкцій букв і цифр, їх висоти, товщини обведення, відстань між літерами і рядками та інші елементи приведені у табл.1
Таблиця 1.
До виконання цього аркушу слід приступити тільки після вивчення стандарту креслярських шрифтів (ГОСТ 2.304-78) та відповідної теми по будь-якому підручнику. Слід добре вивчити основні відомості щодо конструкцій літер та цифр.
Завдання слід виконувати основним шрифтом з нахилом під 75º.
Речення виконати шрифтом №7, зміст речення можна взяти той, що на зразку, а можна вибрати довільно.
